武警某部一体化指挥管理信息平台设计方案
作者: 2016-11-09 当前位置:方案 > 通信指挥 >

 一、项目需求

武警某部经过多年的信息化建设,部署了覆盖到指挥部、总队、支队、大(中队)四级的视频会议、重要部位监控、卫星通信、有线电话、短波通信、超短波通信等多种通信系统,初步形成了纵向贯通四级机构、横向连通司政后业务部门的信息化体系框架,实现了对各级指挥机构的话音、图像、数据的综合信息保障。但上述各类信息系统在武警某部执行作战、维稳处突、抢险救灾等任务中,仍然处于简单的应用阶段。网系间融合互联缺乏有效手段,一体化管理水平还不高。主要存在两个方面的问题:

(1)网系互通能力薄弱

在语音通信方面,虽然实现了专网有线电话与卫星电话之间的互通,但无法实现与短波、超短波等通信手段的互通。

在视频方面,虽然实现了电视会议系统与卫星图像的互通,但无法实现与重要部位监控、查课系统、军械库监控等系统的图像互通。

(2)业务融合能力不强

以前,武警某部各种通信网络自成体系,信息资源难以共享,业务融合能力明显不足,缺乏统一控制、统一管理手段。

二、建设目标

平台遵循武警某部统一标准规范,按照指挥部一级、总队二级、支队三级、大()队四级分别建设。

建设目标如下:
(1)分级整合,统一调用
将原有的语音、图像资源,按指挥部、总队、支队、大(中队)四级进行整合管理,实现逐级和跨级调用。

(2)跨越界限、互联互通
将电视会议、重要部位监控、卫星通信、有线电话、短波通信、超短波通信等系统统一接入、管理,实现跨平台、跨网络的互联互通。

(3)指挥到兵、手段互备
将全网图像语音资源统一调用,实现可视化指挥到单兵,各种通信手段互为备份。

(4)调度灵活、直通现场
完善机动化指挥集成设备,将指挥中心和前方现场通过网络快速贯通,并将图像、语音、数据等信息情报进行快速调度。为首长提供灵活便捷的应用终端,实现桌面直通现场。

(5)随遇接入、无缝互联
为各级机关、作战中队开放接口,使各类信息平台能够随遇接入,无缝互联,大幅提高部队基于信息系统的体系作战能力。

(6)综合联动、协同指挥
全面整合多个系统的通信资源、图像资源、语音资源,来满足日益增长的现场实况收集、多媒体协同作业、视频态势联动等的联动需求,形成完善统一的综合视频服务和综合应用,提供一体化协同指挥能力。

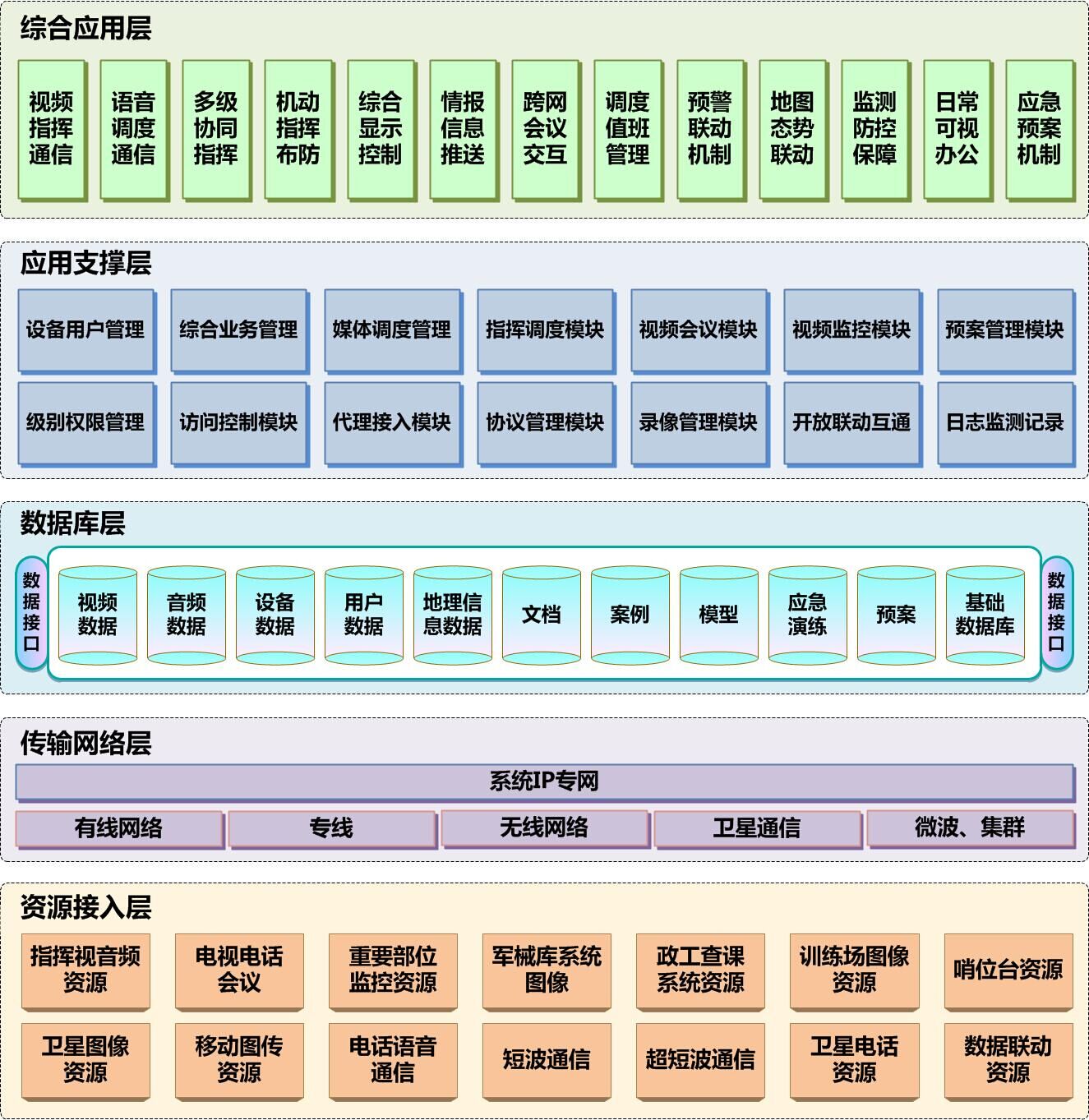

三、设计思路

针对现有系统中所遇到的“设备的互联互通”、“设备和系统的分级管理”、“运行时网络带宽优化”、“系统功能可扩展性”、“现有音视频通信系统融合性”等问题,我们给出了整体解决方案。该整体解决方案如下图所示:

平台基于IP网络进行设计,将软交换技术、多媒体技术、监控(CCTV)技术、计算机网络技术、音视频编解码处理技术集成为一体的综合音视频通信业务平台。平台集视、音频指挥管理、视频会议、视频监控、数据汇集呈现于一体,最终达到各种视频及语音系统的集中接入、集中管理、整体融合和集中呈现。

平台采用先进的软交换架构,软交换架构具有的简单灵活、分布式控制以及对移动性支持良好等优点。采用软交换架构,实现呼叫传输与呼叫控制的分离,为控制、交换和软件可编程功能建立分离的平面。平台结合多种视频业务和音频业务的接入处理、采用H.264/MPEG4视频压缩编解码、G.711/G.722/AAC等音频编解码,通过分布式组网,按需管理媒体流及抗丢包、延时、抖动等网络传输技术,确保在各种网络环境下提供高清晰、实时、全动态图像和高保真声音,满足用户多种业务不同需求。

平台在武警某部编制体制的基础上形成管理员、用户和设备的基本数据和分级结构;然后在对平台的各种基本数据进行集中划分和分析,在此基础上形成平台的分级管理结构;最后在分级管理结构的基础上形成基于业务的运行体系,同时清晰的划分出整个平台的基本组网边界,从而形成一个开放的、完整的、标准化的平台架构。

平台接入目前用户现有的视频监控系统并实现集中监控、统一管理;各级系统分别部署多媒体业务终端,实现多级的音视频会议和音视频指挥管理;接入用户原视频会议系统并实现与原视频会议的互联互通;接入用户电话语音通信系统并实现与IP电话、固话和手机的双向语音通信;接入各种应用系统的显示数据并实现集中显示和集中监管;提供安全、可扩展,可大规模部署、管理方便、便于维护的系统,实现系统管理、设备管理、业务控制、设备接入、音视频和数据通信为一体的指挥管理信息平台。

四、平台总体规划

1. 业务规划设计

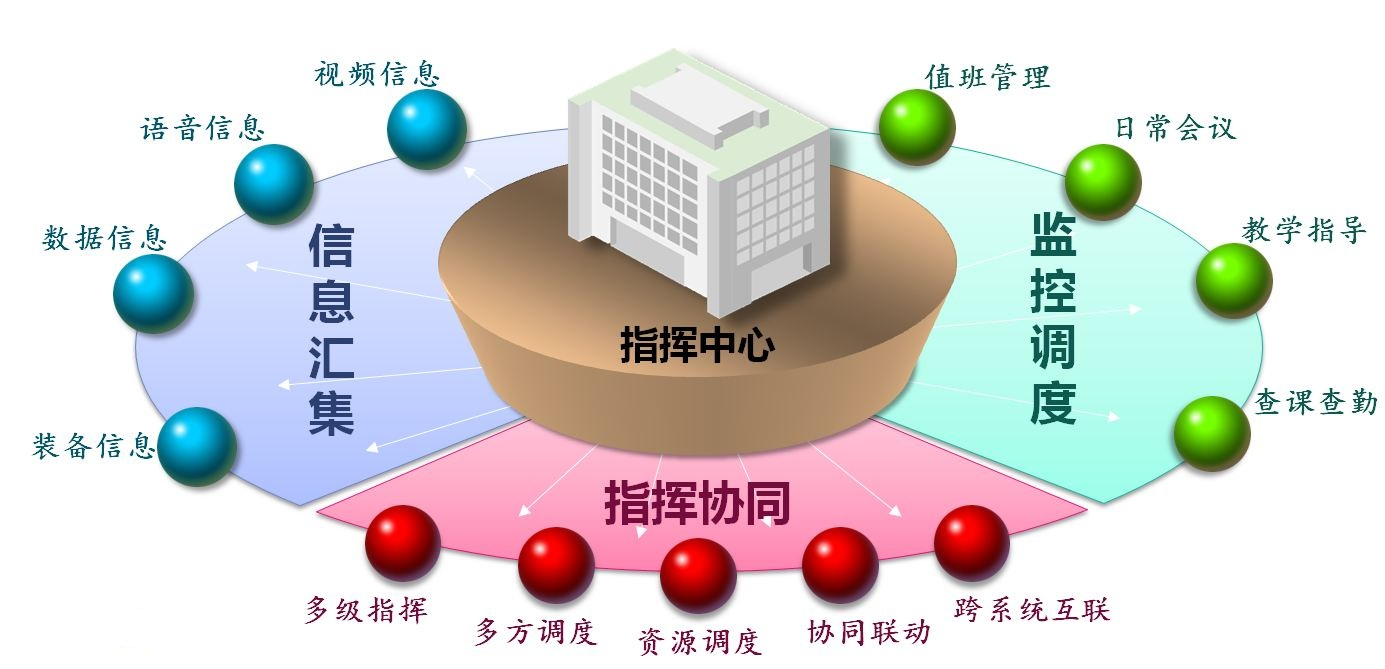

平台为武警某部各级指挥单位所搭建的各级指挥中心将作为可视化综合业务的信息中枢和指挥中枢,从信息汇集、监控调度、指挥协同,三个核心职能出发,其所承担的各项功能和业务将会进行相应的细化。如图所示:

上述三大核心职能将具体贯穿到各级指挥中心的综合信息化管理和可视化指挥通信等各类业务功能内。一体化指挥管理信息平台在为各级指挥中心提供核心可视化管理和指挥功能的同时,还将作为重要的信息交互接口和标准化输出接口,为作战态势、地理信息、训练管理、应急预案等提供统一编组统一标准的图像语音信息资源。

2. 组织架构设计

一体化指挥管理信息平台从组织结构上将与武警某部编制体制和隶属关系相吻合。平台设计分为指挥部、总队、支队和大()队,整体上分为一级(指挥部)指挥管理信息平台、二级(总队级)指挥管理信息平台、三级(支队级)指挥管理平台、四级(大队级)一体化指挥管理信息平台。这样系统平台完全可以根据武警某部指挥特征和业务流程,为其构建起多资源整合、多级指挥通信、信息逐级上报、多单位协同联动的完整的指挥通信流程。

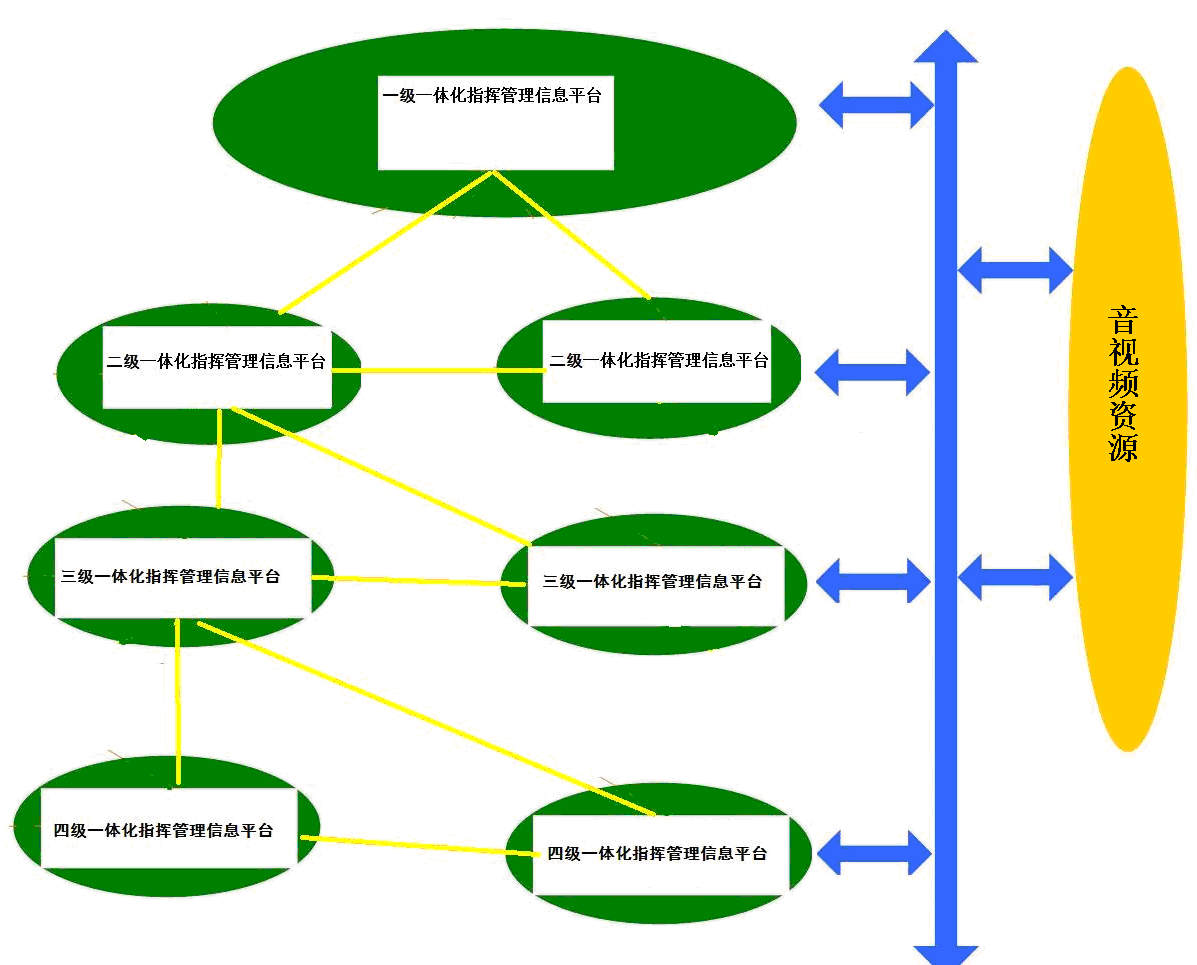

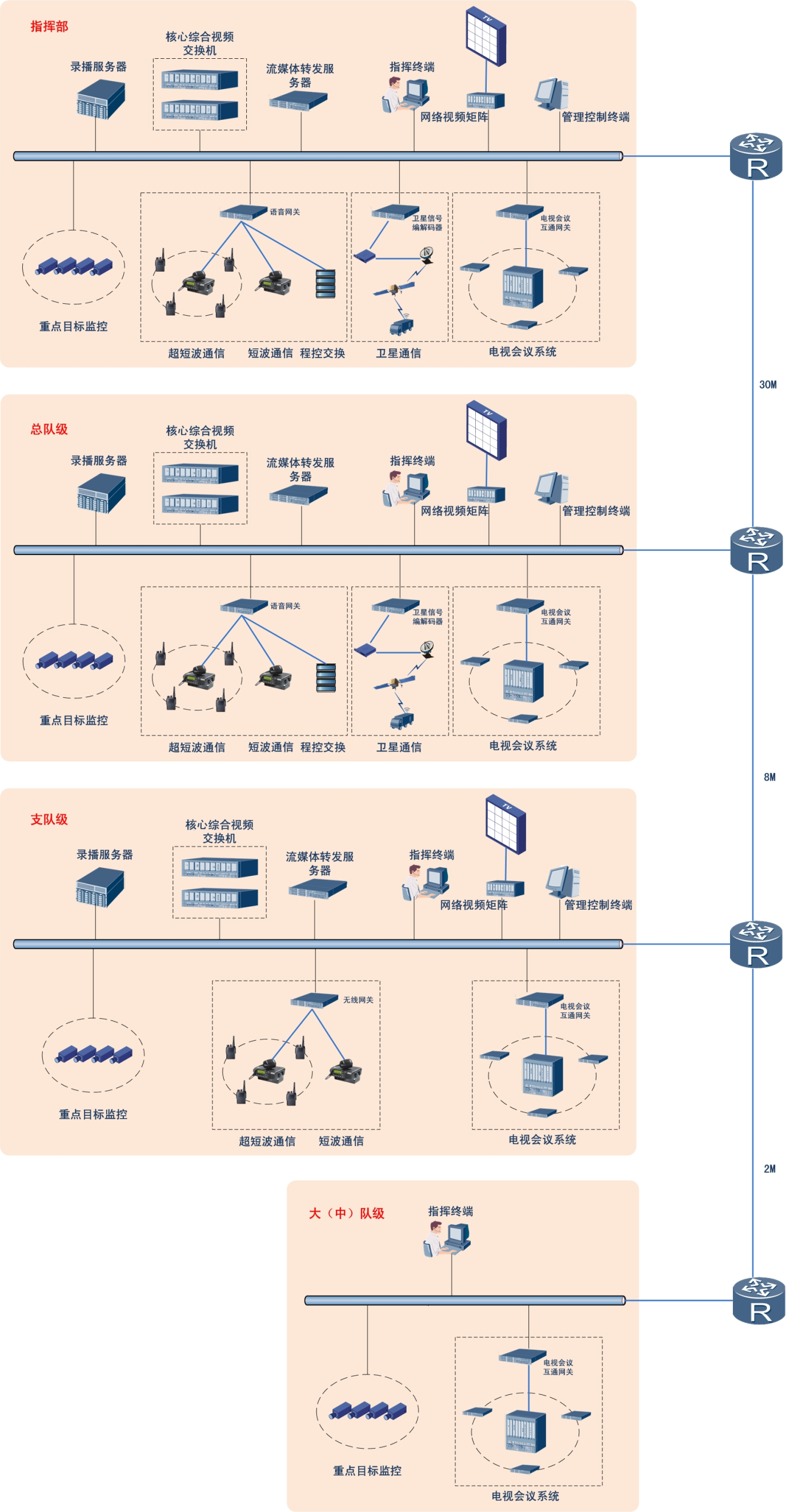

系统架构如下图:

3. 系统平台组成
系统采用分级部署,各级交换控制设备多级级联。通过核心综合视频交换机,对下面的多级的交换控制设备、终端及前端设备进行综合的级联管理和跨局访问管理。系统还支持各类扩展应用,具体通过相关的设备模块实现。

系统由一级(指挥部)指挥管理信息平台、二级(总队级)指挥管理信息平台、三级(支队级)指挥管理平台、四级(大队级)一体化指挥管理信息平台等组成。各级系统部署如下图所示:

系统由交换控制设备、用户终端设备及音视频输入输出设备等组成,每级指挥管理信息平台根据需要进行部署。

交换控制设备:包括核心综合视频交换机、流媒体转发服务器、视频指挥录播服务器、语音网关、电话语音接入交换模块。主要作用是:实现下级综合视频交换机的级联管理、实现信令、管理控制、权限、级别管理;视频流、语音流、数据流、数据信息存储和设备维护管理;短波通信、超短波通信、语音通信系统的接入。

用户终端设备:包括管理控制软件、指挥终端、网络视频矩阵、网络视频矩阵控制软件、终端电话通话模块。主要作用是:实现终端双向音视频、VGA信号采集压缩编解码,提供用户业务交互和功能操作界面,实现音视频指挥管理、视频会议、远程视频浏览、数据会议,电视墙显示等功能。

音视频输入输出设备:包括液晶显示屏。系统平台特定功能建设

4. 系统平台特定功能建设

(1)与已建电视会议系统互联互通

武警某部在十一五的信息化建设过程中,已经逐步部署了从总部到各大中队的多级电视会议系统,其中应用了SONY、捷信等品牌的设备,包括了高清、标清等多种型号。该电视会议系统虽然能够满足日常会议的应用,但该系统处于独立的应用体系和运维体系,无法实现与武警某部的作战指挥和日常查勤业务管理等的互通。

针对应用中的“信息孤岛”的情况,武警某部在本次的一体化指挥管理信息平台的规划和建设中,提出了要利用平台强大的互联互通能力,将已建的电视会议系统全面的接入整合到一体化平台内,借助平台的信息综合特性来贯通已建电视会议系统,一方面平台整合的语音、监控等各项资源将共享给电视会议系统,同时电视会议系统也能够作为平台的指挥通信子系统,为平台扩展更大的通信范围。

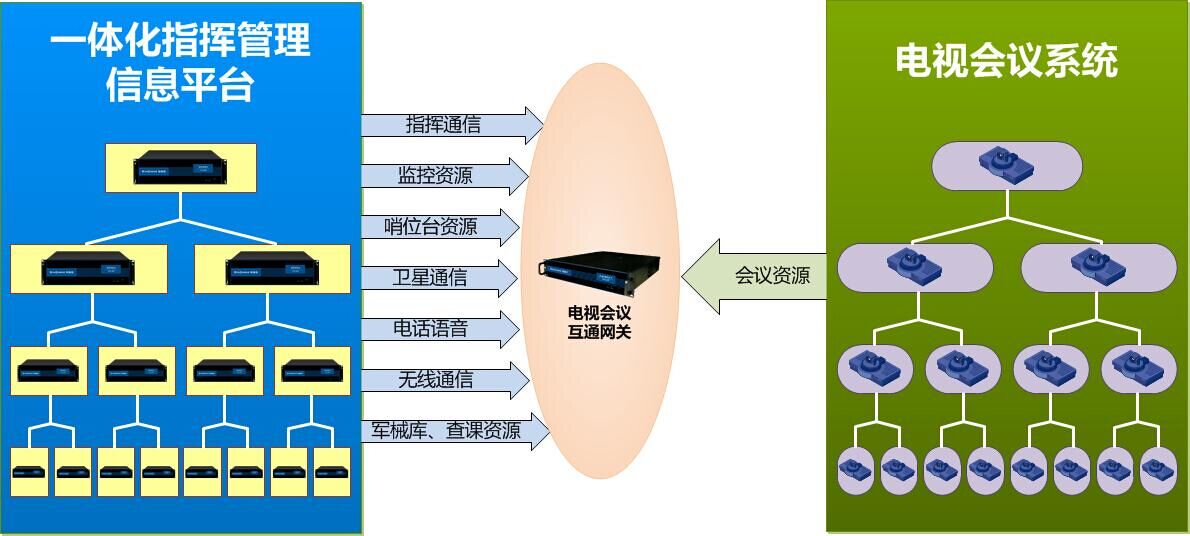

为满足上述应用需求,平台在建设过程中,为各级指挥中心的平台部署了电视会议互通网关(实际建设将先行部署总部及总队级,支队级和大中队级将分阶段分情况进行针对性设计部署),利用该互通网关实现与已建的H.323/SIP电视系统进行互联。

电视会议互通网关一侧实现一体化指挥管理信息平台指挥终端功能;另一侧实现H.323/SIP标准会议终端功能,可以作为主叫或被叫加入标准H.323/SIP协议视频会议系统。

一体化指挥管理信息平台指挥终端侧接收本系统的视频流,并转发给H.323/SIP标准会议终端侧,作为其输入视频流,供标准H.323/SIP协议视频会议系统中的其它终端调用,实现一体化指挥管理信息平台内的监控资源及指挥资源能够推送给视频会议系统。

H.323/SIP标准会议终端侧接收标准H.323/SIP协议视频会议系统的视频流,并转发给指挥终端侧,作为其输入视频流,供本系统中的其它终端调用,实现视频会议系统的会议范围能够延伸到一体化指挥管理信息平台所覆盖的指挥中心等区域。

这样,通过指挥调度终端可以对H.323/SIP会议终端进行召开指挥、会议、点对点相互通信等操作, H.323/SIP会议终端可以通过互联服务器向指挥调度终端主动发起呼叫,可以通过电视会议互通网关浏览平台内的各类监控资源,共享到各类语音资源,实现监控、语音等视音频系统与会议系统之间通过一体化指挥管理信息平台进行图像信息的共享互通。

(2)与某作战态势系统互联

一体化指挥管理信息平台能够提供多种开放方式,实现与某作战态势系统、地理信息系统、管理信息系统等的互联互通。

根据实际应用需求,系统平台能够开放SDK二次开发接口给目前已有的某作战态势系统、地理信息系统平台的研发单位,包括视频浏览SDK、指挥会议SDK、指挥会议预约接口、录像及点播接口、账号管理接口、报警信号导出接口等多种接口,来满足态势系统、地理系统等其不同的调用和联动业务需求。这样通过系统平台间的开发并联,这样就能够为用户搭建一个完整的视音频资源与态势、地理等进行综合联控指挥的大型平台。

对于信息系统需要进行直接调用一体化指挥管理信息平台的核心视音频数据的情况,则平台还能够将其接入整合的庞大信息资源进行深度开放,通过部署系统输出代理服务器来提供平台的资源列表和已经转换为统一制式统一编码的RTSP标准码流输出供各类数据信息平台等进行自主调用、应用开发、融合呈现。

(3)接入整合枪械库及查课系统通信资源

针对枪械库监控、查课系统的监控设备等的整合接入需求,一体化指挥管理信息平台通过系统核心服务器的设备代理转发模块能够无缝接入原有其它品牌监控视频源和新建其它品牌监控视频源,并能融合到指挥调度系统进行统一调度管理,实现非国标的视频监控资源接入到系统后,并能够实现将该监控资源通过一体化指挥管理信息平台共享给其它接入互通的系统平台。

在“不破坏、不改变原有已建监控系统的架构”原则下,通过平台的设备代理接入模块来集成SDK二次开发包,将原有的军械库监控、查课系统等多品牌的数字视频监控系统都将无缝接入整合到一体化指挥管理信息平台中。设备代理接入模块将内置在流媒体转发服务器内,或独立部署为设备代理转发服务器来部署,具体接入方式如下图。

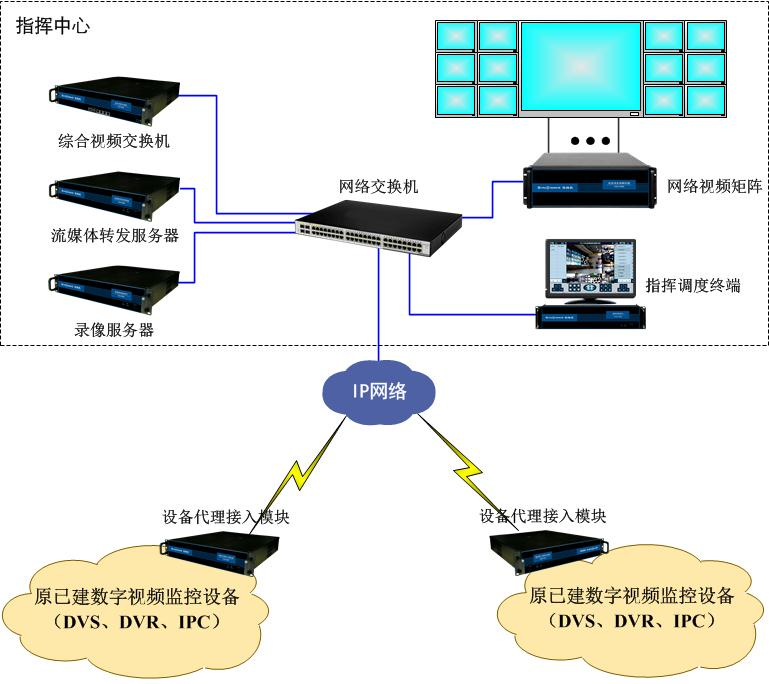

整合数字监控系统架构图
目前本系统平台已经兼容的品牌一览表

项目    描述

网络传输协议    TCPUDPRTP/RTCPNTPPINGHTTP

视频编码    H.264HPH.264MPEG-4

音频编码    G.711a/u-lawG.723.1G.729

图像分辨率    1080P1080i720pD14CIFCIFQCIF

接入协议方式    OnvifSIP GB/T 28181SDK接入

云台控制协议    ADABKPELCO D1PELCO D2PELCO D3PELCO D4PELCO P1PELCO P2PELCO P3PHILIPS SONY VISCAVICONYAAN

前端编码设备厂家    海康威视、浙江大华、汉邦高科、朗驰欣创、天地伟业、美电贝尔、上海诚丰、先进视讯、威乾、AXISSonyPanasonicSAMSUNGBoschSmartsightVERINTVICONMobotixLichensys ACTIMOXAVIVOTEKET

报警/门禁系统    Honeywell霍尼韦尔VISTA系列报警主机 、BOSCH博世DS7000系列报警主机 、实开瑞德SKY2004门禁系统等

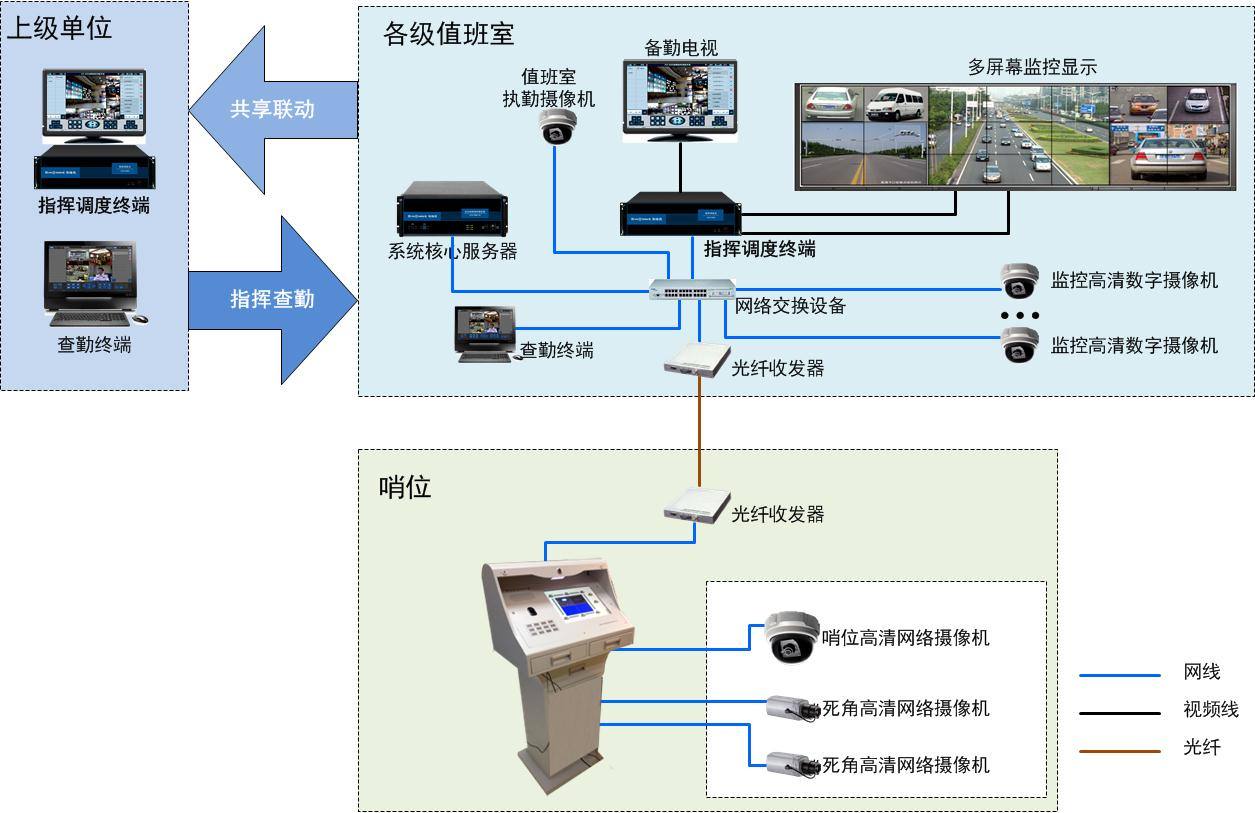

(4)接入整合哨位台的信息资源

在平台尚未建设之前,哨位台大多直接接入到其所属的值班室,报警信号只能上报到该值班室,图像也大多只能抵达到值班室的显示器。对哨位台及值班室的执勤查勤只能单向查,不能同时查,上级只能看不能说,下级只能听不能看,各单位横向无法联通,对哨位的执勤情况只能对口业务部门查,上级单位只能查看各级值班室情况,无法查看到哨位台的实时情况。

针对上述的使用不便的状况,哨位台的图像、报警及语音信息资源也将全面整合到一体化指挥管理信息平台内,通过整合哨位台的信息资源,将打破原本的哨位台只能到值班室的局限性,而将其作为一个重要的图像、语音和报警资源,整合到整个平台内,接入部署方式如下:

通过开发整合和网络接入,将哨位台的网络监控资源、报警资源、对讲语音通信、哨位电话等全面整合到平台内,一方面各级值班室及值班查勤终端都能够实时对所关注的哨位进行远程监控浏览和可视化查勤,以及对前方哨位人员进行对讲通信。另一方面,当哨位台启动报警,报警一方面将上报到所属值班室,四色声光报警器将做出响应。值班室若认为该报警需要上级部门进行指挥处理,还能够进行报警信息的逐级上报和信息推送,以及形成报警联动指挥等多种联动业务,为哨位台提供更完备的报警联动机制。

针对哨位台所特有的“申请供弹”的流程,平台也进行了专项的开发接入。当哨位按下“申请用弹”按键,本级值班室指挥终端立即弹出哨位系统软件,显示哨位及子弹箱图像,同时有语音提示,并有“申请用弹”状态提示,值班员点击“开启子弹箱”后,子弹箱自动弹出。与此同时,与该值班室进行直接监管和查勤关联的上级值班室指挥终端会实时进行报警提示,同步显示哨位及子弹箱图像,并能够实时浏览哨位台及周边的监控图像进行同步浏览。

(5)接入整合卫星图像资源

在某作战任务过程中,卫星图传是非常重要的信息资源,以往作战指挥时,卫星图像只能单路、单方向传输,无法满足多级指挥通信的图像情报共享的需求。

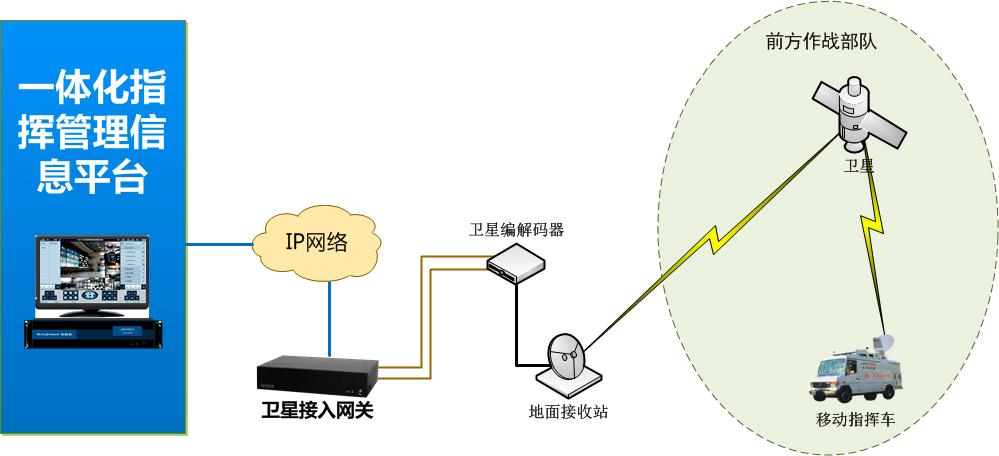

在本次的一体化指挥管理信息平台中,专门部署了卫星接入网关,对卫星图像和语音进行接入。接入方式如图所示:

利用一体化指挥管理信息平台,实现了对前方作战部队发回的卫星图像的多路多方向接入,部队各级均可通过平台随时查看任一部队的上传画面。各级指挥中心还可以根据作战指挥需要实时与前方移动指挥卫星通信车进行视音频双向通信,并可根据需要将重要的后方情报信息推送给前方卫星车,让指挥能够快速抵达前方现场。

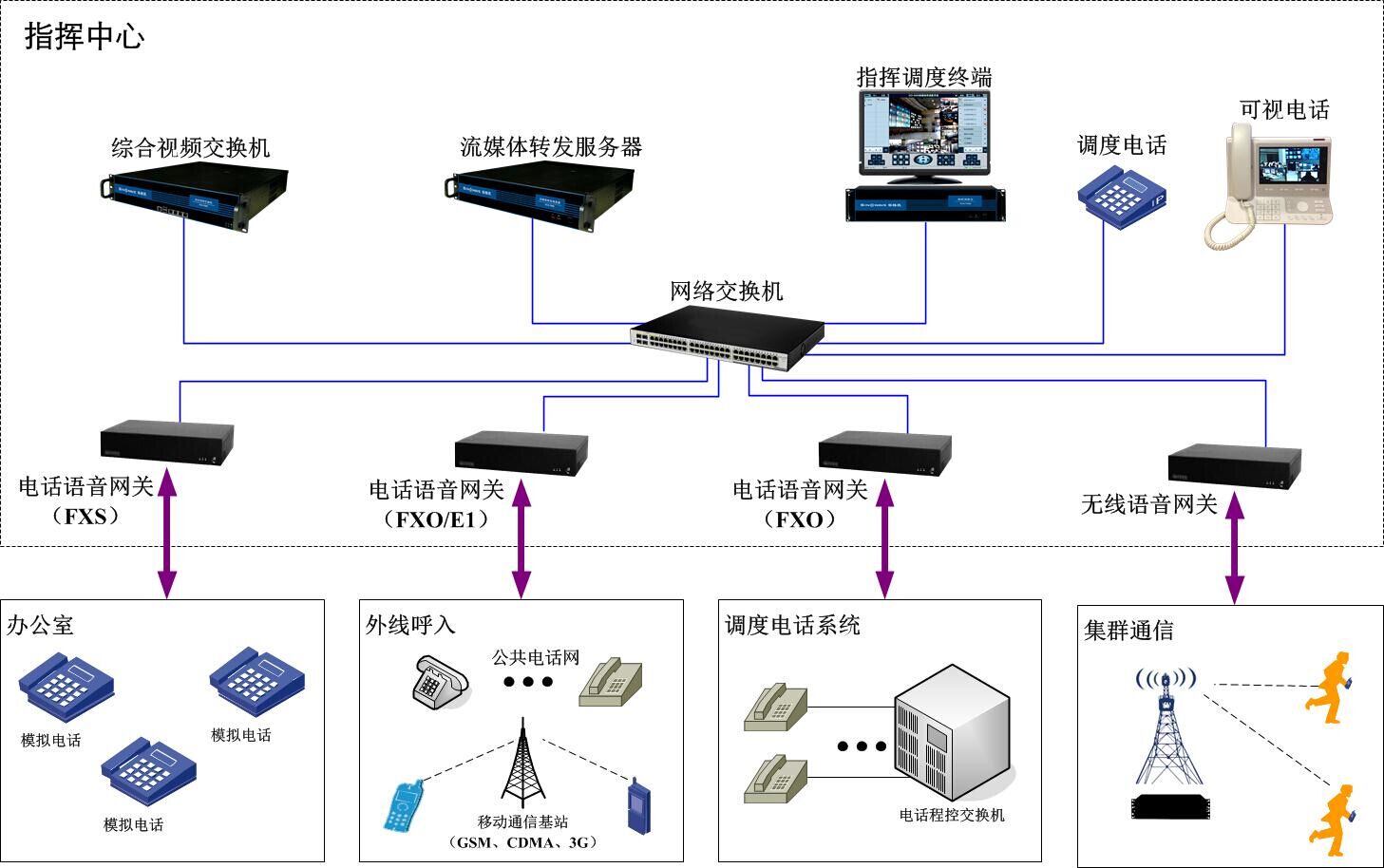

(6)接入整合各类语音 通信手段

武警某部针对作战需要已经部署了多种语音通信设备,来保障不同环境下的语音通信,但在实际使用后,往往面对多人保障一种设备,一人使用多种设备,超短波只能区域通信,专网电话无法通话到一线的状况。

一体化指挥管理信息平台要对某武警目前使用的各个语音通信手段进行接入整合,通过考察,目前武警某部使用有固定电话、短波、超短波及卫星电话等多种方式,具体针对需要接入的语音系统的中继方式不同,则将配备相应的网关设备,来配合完成相关接入互通工作,实现有线、无线、短波、超短波、集群电话、卫星电话之间的互联互通。

系统建成后,指挥员使用平台的指挥终端,即可调用所需的图像信息。实时指挥调度,只需一到两名通信保障人员进行技术保障,任意一级部队指挥员可通过专网有线电话,跨级或逐级远程呼叫一线基层部队的超短波手台,使得超短波这种区域通信手段,可通过有线网实现通信距离的极大延展。而有线电话也可通过超短波网,将基指指挥员指令传达至前方一线。

具体接入包括以下多种接入部署方式:

(1)与固定电话系统进行互通:同时针对非SIP协议的PSTN电话网络,平台可通过扩展电话语音网关,提供E1数字中继/模拟环路中继接入固定电话网、有线电话网、GSMCDMA3G公众电话网,实现调度系统与上述系统之间的语音交换。这样,一方面实现与各类电话网络的互通,另一方面平台可轻松实现拨打/接听普通调度电话、IP调度电话、无线调度电话、固网/移动电话,组织语音电话会议等功能,实现视频和语音调度通信系统整体协同统一指挥,提高工作效率。

(2)与卫星电话进行互通:卫星电话也将通过平台的电话语音网关,以网关形式中继接入到一体化指挥管理信息平台中,实现平台内各类终端对卫星电话的呼叫以及卫星电话呼叫回各级指挥中心,实现指挥中心的到卫星电话覆盖区域的实时通信互通。

(3)与模拟程控电话系统进行互通:针对模拟程控电话系统,也将通过电话语音网关为实现与目前已建模拟程控电话系统进行呼叫互通,其将通过模拟环路中继接入当前已经部署的程控调度一体机,这样,平台中的指挥调度终端可通过其自带的拨号模块来拨号呼叫到电话系统中,同时,原已建电话系统中的有线电话、无线手机等,也可以拨号呼叫到指挥调度终端上,实现可视化指挥与电话系统的互通接入。

(4)与无线集群通信系统进行互通:无线集群系统具有调度、群呼、优先呼、虚拟专用网、漫游等功能,为用户提供可靠的通信信道、快速建立通话、优先等级划分、动态重组能力等功能,在执行移动指挥通信时,这些功能更显重要。所以,对于指挥中心,将集群系统的语音信息融入到平台内,实现平台内的视频资源与集群无线对讲的音频资源的融合、联动,就成为了必要的需求。针对无线集群系统的互通,将无线语音网关以E1数字中继与800M数字无线集群互联;或以EM中继与350M模拟无线集群进行互连,实现有线、无线调度系统互联互通,无线语音网关在语音互联服务器的调度管理之下,可实现将无线集群用户接入到系统,使其成为系统平台的指挥单元,实现无线集群接入到平台内,实现统一的通讯调度功能,实现有线、无线(集群)的指挥呼通,也可实现通过调度系统将不同制式集群系统间互通,实施联合调度。

(5)与短波、超短波通信系统进行互通:短波通信及超短波通信是无线电通信的一种。通信距离较远,是远程通信的主要手段。短波是唯一不受网络枢钮和有源中继制约的远程通信手段。一旦发生战争或灾害,各种通信网络都可能受到破坏,卫星也可能受到攻击。短波则以其抗毁能力和自主通信能力,能够快速建立起现场无线电通信,并实现多方呼通,所以在目前的应急指挥手段中,短波通信由于其特殊的性能特点,使其依然具备极广的应用和发展。针对短波通信系统的接入互通,则将根据电台的中继接驳器部署情况进行下面的划分:(1)无中继接驳器的电台:系统的无线语音网关将通过E&M中继接入,数字控制信号通过串口连接短波、超短波电台(控制协议需电台厂家开放)(2)有中继接驳器的电台:系统通过环路接口接入电台,均可实现调度系统与电台之间的语音通信。

(7)专业化野战训练箱

平台针对演习训练和首长观摩定制了专业化野战训练箱,该训练箱内集成指挥终端模块、视频编解码模块、通信模块、控制模块、大屏幕显示器及电源控制模块等,集成度高,具备能够抵抗一定的恶劣野外环境能力,能够进行快速的搬运和临时部署。这样,当遇有野战训练、临时性重大演训等图像传输任务保障的情况下,通过部署专业化野战训练箱,利用“一机一线”(1台机动野战训练箱+1路可靠网络信道)即可建立临时视频指挥前哨,一方面能够对前方训练的多个图像语音进行采集接入,另一方面能够与后方指挥中心进行实时可视化指挥通信,解决了现有保障模式下,前出保障人员多、器材安装复杂、信道调度数量大、准备周期长等保障难题,真正向现代化快速指挥通信前进一大步。

对于大型演训的前方现场,利用专业化野战训练箱还能够将当地的指挥、监控、会议、语音、短波、超短波、卫星等资源,都统一到机动化集成设备内,并通过网络,远程接入到平台,实现平台指挥中心能够快速了解前方各类图像、语音、数据等信息情报。

当遇有首长在前方现场进行实时作战观摩和部队慰问的情况下,利用专业化野战训练箱,能够建立“一线”可靠信道,就能够利用野战箱所继承的大型显示屏进行同步呈现任务部队的多画面场景和多信道通信内容,还可以首长利用该野战箱进行与多方部队的远程视音频指挥通信,做到随时随地指挥无间断。

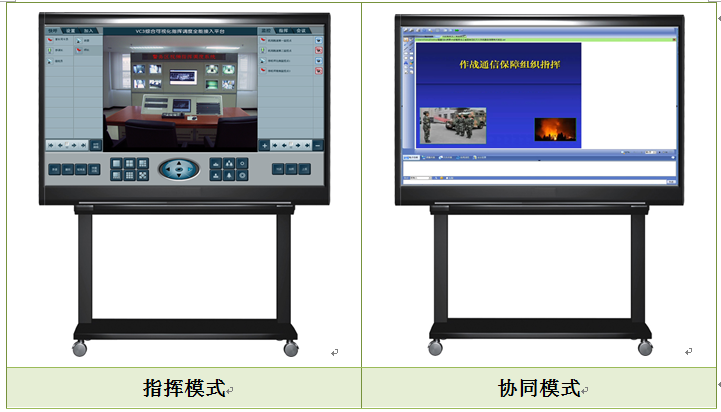

(8)独特的协同指挥一体化终端设备

针对各级指挥所的指挥交互和数据协同的需求,平台还专门为其定制了独特的协同指挥一体化终端。该终端使用屏幕触摸操作的多功能一体化设备,适用于群体沟通场合,提升群体沟通效率。

协同指挥一体化终端集成了投影机、白板、幕布、音响、电脑、电视机、指挥调度终端等诸多指挥交互和数据协同的功能。它内置处理系统及多个核心功能模块,信息综合处理能力强大,集中解决了作战指挥中远程音视频沟通,各种格式作战文档高清晰显示,视频文件播放,现场音响,屏幕书写,文件标注、保存、打印和分发等系统化会议需求;同时还内置电视接收功能和环绕声音响,满足指挥所内的闭路信号引入和声音外放。

该终端在硬件设计上具备了高清超大尺寸液晶显示屏,显示分辨率可达1080P(1920*1080 );采用10-bit液晶面板驱动技术,可显示1073741824 种色彩,在表现色彩渐变的能力较普通家用液晶电视机的8-bit。技术强大,色彩渐变呈现更加平滑顺畅,饱满生动。

针对指挥所的安装集成化的需求,该一体化终端无需考虑复杂布线,安装简单,既可壁挂也可放置在专业支架上便捷移动,不占用空间,采用封闭式防尘设计,无需维护。同时具备多样化的连接端口,可即插即用常用的办公设备,如电脑、投影机、摄/录像机、数码相机、音响、麦克风、录音机、网络服务器等等。

当需要进行指挥通信的时候,利用协同指挥一体化终端的内置指挥调度终端模块,就能够快速进入可视化指挥状态,通过外置摄像头和拾音设备对该指挥所的声音和图像信号进行采集,通过网络一方面调取平台内的各类监控、语音、和数据等资源,另一方面还能够快速召开指挥和会议,实现与多级指挥所和前方作战人员的可视化交流和实时指挥调度通信。

针对作战指挥过程中,需要进行数据协同和文件标注的需求,该协同指挥一体化终端还具备屏幕书写能力,可以做到高精度的定位分辨率(4096*4096)以及快速的定位 响应速度(8毫秒),保证了屏幕上流畅的书写效果。通过屏幕直接书写,无需专用书写笔。颜色任意可选,粗细可调,提供硬笔、毛笔、荧光笔等状态选择,板擦支持点擦除、块擦除和圈擦除。而且内置各类教具,如三角板、直尺、圆规等,另有图型库可供调用,方便绘图。配置拉幕、聚光灯等辅助功能,便于教学培训应用。提供无限大板书面积,书写不受屏幕限制,既可分屏书写,也可通过拖动在同一幅面上任意书写,书写内容可随时进行编辑与保存,也可任意放大、缩小、拖动和删除。

(9)定制首长终端

平台针对首长的实时浏览和小型会议需求,同时考虑到首长办公室的应用环境,专门为其设计了首长终端,该终端小巧且部署灵活,可与首长办公室内的PC机进行切换公用显示设备,这样首长可实现利用办公环境就能够实时进行远程查勤和对训练场的远程监看。该首长终端能够支持1080P实时高清图像的编解码,如果需要进行小型桌面视频会议,首长可以利用该小型化首长终端能够进行实时会议或参与到指挥中心召开的指挥和会议中,会议中还可提供双流会议、电子白板、应用程序共享、文件传输等功能,为各级首长和机关日常协同办公提供视频服务。

针对首长的特有的操作需求,该终端还可支持Android平板远程遥控,首长只需要通过与该首长终端绑定的Android平板,就能够控制终端的各项功能操作,十分便捷易用。

通过该首长终端的部署实现了将可视化通信从指挥中心延伸到办公桌面,同时首长的业务管理从办公室桌面延伸到平台所接入的多个系统资源,方便各级首长机关用户及时获取各类视频情报信息,以及多系统资源进行查阅和审看。

五、平台功能

1. 音视频指挥 管理

借助于综合视频指挥系统独具的多种级别和权限模式设置,上级指挥员通过指挥终端可以向下级发布指挥和管理命令,上下级各个部门、各级领导与下属之间可以实时地进行音、视频信息的双向交流。

(1)实时协同处置

指挥部指挥中心与各总队指挥中心、各支队指挥中心、各大()队值班室之间可以就重要某作战任务过程中遇到的问题进行面对面交流,及时处置,全面提高效率。

(2)远程业务指导

通过系统将一级指挥中心与各二、三级指挥中心、一线部队联为一体,各级首长、业务部门可在本级指挥中心远程对一线部队进行实时检查、业务指导、技术交流。

(3)实时视频互动训练

在多个训练场所之间组织实施实时互动训练,例如在组织异地教学训练时,通过系统可以与在其它教室的指挥员和参训人员实现相当于面对面的交流,全面提高训练效率和效果。

(4)综合训练视频导调

通过系统将指挥所、训练场乃至“两化”训练现场联接为一体,与演练现地情况相结合,实施导调推演,导演部、双方参演人员、现场协调人员通过多方双向应视频全交互方式,实现理论训练与实兵、实装行动紧密结合。

(5)指挥人员可实现多种指挥方式

点对点指挥管理:一个上级对一个下级的指挥管理。

点对多点指挥管理:某指挥终端根据权限设置可以呼入召集多个指挥终端,进行一对多的指挥管理。

多组指挥管理:系统中可以有多个指挥管理组共存,各个指挥管理组之间互不干扰。

插入指挥管理:上级指挥终端可以呼叫插入其它正在进行的指挥管理组,并得到指挥管理组的指挥权,上级指挥终端可以呼叫其它正在进行的指挥管理组内的终端用户,经指挥管理组指挥者同意后,可加入上级指挥管理组。

强拆指挥:上级终端可以呼叫其它正在进行的指挥组内的某个终端用户,不经所在指挥组指挥者同意,使该终端用户加入上级指挥组;上级指挥组退出指挥后,该终端用户自动重新加入原指挥组。

被指挥管理者可随时加入和退出指挥管理组。

指挥管理者可调用监控任意监控点的图像,并可广播该图像。

多组指挥管理者可同时调用监控任意监控点的图像。

支持指挥管理者对被指挥者指挥管理前的预览。

通过配置可显示任意联动报警点的图像。

指挥管理者对多个监控前端进行语音广播。

支持指挥管理者之间通过即时通信和文件传输方式交流书面信息。

控制中心的值班人员在日常管理过程中可以利用视频指挥管理功能与各下级控制中心的值班人员、各现场的工作人员进行业务协调。

指挥中心当遇到重大的紧急事件需要协调时,局领导通过视频指挥系统作为综合协调的通信(语音、数据、图像)平台,召集各有关部门领导和有关方面专家进行远程会商,通过系统共享现场的视频图像。实现紧急突发事件处理过程现场视频图像采集上报、实时音视频交互、应急现场支持,使得相关部门对应急突发事件的情况了解更加全面、对突发事件的反应更加迅速、对相关人员之间的协调更加充分、决策更加有依据。同时,系统还大大降低了工作人员的工作难度。

2. 视频会议功能

根据用户的应用需求,可根据需要适时召开视频会议,实现交班会、总结会等各种会议,进行多点多方双向音视频交流互动。

系统支持多种会议形式:即时会议、支持例会、多组会议。

系统能够提供的会议管理模式:灵活的分布式组会管理模式。

系统能够提供的会议运行模式:广播模式、点名模式、自由讨论模式、多画面模式、自动浏览模式等。

系统能够提供的会议控制功能:静音开静音、闭音开闭音、允许禁止声控、结束会议等所有会议中遇到的控制功能。

会议组织者可以设定多个例会,每个例会包含相对固定的成员,可以方便地组织会议。

会议成员可随时加入和退出会议组。

会议组织者可以对各个会场的发言权进行控制,并可广播某一分会场。

可根据需要适时召开视频会议,实现交班会、协调会、总结会等各种会议,进行多点多方双向音视频交流互动。

3. 数据会议功能

数据会议功能方面支持即时通信。

即时通信功能使参会者可以通过输入文字信息的方式和其他单个或多个参会者交流。

4. 字幕 播放功能

系统内嵌字幕播放功能。在指挥和会议进行中,可以同时发送字幕,且支持多种字幕发送方式。字幕可随视频输出,方便消息通告、指示下达等。

支持各类终端用户名称文字显示叠加功能、文字字体、颜色可选。

5. 远程视频监控

指挥中心利用本系统提供前端接入的功能,对各下级单位等进行视频监视。可实现现场画面灵活切换、对遥控远端摄像机云台,方便地组合显示多路视频画面等。

各下级单位对本单位辖区进行视频监视。可实现现场画面灵活切换、对远端摄像云台遥控,方便地组合显示多路视频画面等功能。

用户能灵活切换现场视频画面、控制云台和摄像头,方便地组合显示一至十六路的视频画面并支持双向语音可视对讲。支持多种监控模式:

点对点监控:某指挥终端或视频浏览终端可以监视其他指挥终端及监控前端的图像,必要时可进行语音对讲。

点对多点监控:某指挥终端或视频浏览终端可以同时监视一至十六路监控前端,监控前端接入视频分割器、DVR,同样带宽条件下可以实现同时对更多点的监控。

多点对一点监控:系统中可以有多个不同级别的指挥终端或视频浏览终端监视同一监控前端。

多点对多点的监控:系统可以做到多个指挥终端或视频浏览终端对多个监控前端的同时交叉监控。

各级首长通过办公计算机安装视频浏览终端可以实时监控现场的图像。

6. 多画面显示

网络视频矩阵支持单屏轮循、多屏轮循、分组轮循,网络视频矩阵控制终端能够以图形化的方式形象的显示电视墙的布局以及当前显示图像的对应关系。

用户通过网络视频矩阵控制终端任意选择浏览监视现场多路视频画面,通过大屏幕电视墙实时显示。若监控点较多时,可以根据需求设置各种图像显示轮询方案,保证监控点的实时显示,便于值班人员统一指挥、集中管理。

7. 集中录像 存储及回放

用户通过录像服务选择任意多路现场的画面随时手动录像、也可根据要求设定定时录像和设定触发录像。

支持对指挥和会议/会商过程录像。

支持客户用WEB方式来检索和点播集中存储服务器上保存的录像资料。用户经授权可根据终端名称、录像时间、录像地点、录像事件特征,随时查询检索视频文件,远程播放所需视频图像。

8. 前端录像文件集中管理

支持对前端数字硬盘录像机(DVR)录像文件集中管理,支持定时集中下载,在网络空闲时集中将DVR的录像资料下载,并支持补录功能;部署灵活,可部署在同一局域网中,也可以部署在多个地点,不受地域限制;支持客户用WEB方式来检索和点播集中存储服务器上保存的录像资料。

9. 与视频会议 互联

能够实现与各级单位现有硬件、软件H.323视频会议系统之间的互联互通。通过一体化视频指挥通信平台进行可靠、稳定、清晰、流畅视频和语音通话,以及通过双视频流进行数据交互。并支持多点会议和点对点会议、多组会议、会议控制、多种会议召集方式、多画面显示、多路视频监控、自动唇音同步等功能。

10. 跨系统的会议与指挥 协同

系统平台具备强大的接入融合能力,将某武警某部已建的SONY、捷信等多品牌的电视会议设备进行了综合接入和互联互通,并按照建制单位及管理要求建立目录树。通过系统平台的电视会议互通网关,就能够做到无论是平台内的指挥调度终端,还是原已建的电视会议系统的会议终端设备,均可跨网跨系统进行灵活组会,打破了原各系统分立的通信孤岛的壁垒,会议组织模式更加灵活。

通过平台的各类综合接入设备,既解决了现有系统进行跨网组会落地转接所造成的图像损失大、延迟大的影响,又解决了多网互通的情况下,作为主会场需要同步部署多网信道所造成的信道调度多、操作复杂、保障难度高等问题,大大节省了人力、物力,提升了通信保障效率。

11. 语音互通功能

通过语音网关可实现与PSTNVoIP电话、短波、超短波等语音通信网络互联互通,实现拨打/接听管理,组织语音电话会议等功能。

实现语音通信系统与视频指挥系统互通。使领导随时随地加入视频指挥会议,及时做出重要指示。

12. 可视电话接入

系统支持接入符合SIP标准的可视电话设备。接入系统的可视电话能够与系统内的指挥终端进行双向音视频通信,参加指挥终端组织的指挥或会议活动,并实时浏览系统内的视频图像。

13. 数据汇集呈现

数据汇集呈现技术通过实时获取各类应用系统的可视化信息,完成可视化数据信息的远程传输、显示、存储和控制。具体功能:

匹配多种采集接口,实现VGADVIBNCRGB等规格专业图像接口提供采集接入,便于统一控制管理。

通过分时采集,缓存历史视图,以时分方式实现图形空间扩展,利用灵活的网格拼接完成合成显示,实现针对非标准尺寸的大屏幕图像的多画面拼接及单屏幕缩放。

远程控制:根据特定的项目需求,可在指挥终端集成提供远程控制功能的解决方案;

收发通道分离,隔离安全性达到模拟转接方式效果。

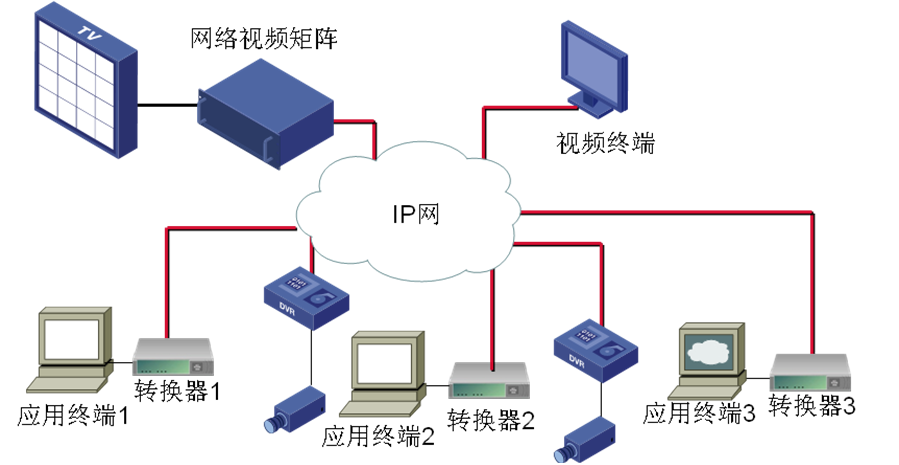

组成连接示意图如下:

14 .系统配置管理

用户身份认证:所用户进入系统时必须提供正确的账户信息,通过认证后才能获得相应的系统使用权限;

终端地址解析:可通过设备名称、设备编号、设备IP地址对系统设备进行寻址定位;

业务功能逻辑管理控制:根据不同终端设备所处的不同工作模式,对不同终端指令做出响应,从而完成强拆、强插、越级指挥等特殊应用逻辑控制;

终端参数配置,如:配置终端类型、级别权限、编解码地址、组播地址以及视频切换器的类型等;

对各个终端的工作状态进行实时监控;随时了解系统内各终端设备的运行状态,对异常现象通过集中控制台软件发出报警提示信息;

可在单播和组播模式之间任意切换;

网络视频矩阵接入控制:支持对多个网络视频矩阵进行叠加管理;

视频录像服务器接入控制:支持对多个视频录像服务器的文件进行集中检索查询管理。

15. 用户管理

用户分为管理员和一般用户两类。

管理员具备系统管理职能的用户。

管理员分为:超级管理员、系统管理员、一般管理员。

超级管理员:该帐号是系统内置帐号,不可删除,具有全部的系统管理权限,是系统的初始账号。

系统管理员:由超级管理员创建,具有除创建、删除系统管理员之外的所有系统管理权限。该管理帐号可以代行超级管理员的绝大部分职能。

一般管理员:由超级管理员或系统管理员来创建并授权,可以对系统组织结构、设备、用户等进行管理,但不能进行系统级的设置,不能管理其他的管理员。

可以在系统中建立多个管理员,来分别管理各自范围的设备和终端用户。

一般用户指具备通过用户终端操作系统设备权限的用户。用户操作权限有:指挥权、监视权、控制权、上报权、短信权。

16. 级别权限 管理

本系统用户可设定99个控制级别,用户权限管理规定了对其他各终端的多种权限:指挥权、监视权、控制权、上报权、短信权。

指挥权:指挥终端对指挥终端是否具有行使指挥管理各项功能的权力;

监视权:用户终端对其他终端和监控前端是否具有监视图像、对讲的权力;

上报权:下级指挥终端对上级指挥终端是否具有上报对讲权;

短信权:用户终端对其它用户终端是否具有发送短信的权力;

当多个终端同时对某个监控点进行控制等操作,发生争用时,按照优先权原则:级别不同高级别优先、级别相同时间优先、触发生效、延迟释放。

用户可以根据自身隶属关系进行灵活的指挥权、监视权、上报权和控制权配置,满足各种权限、级别管理组合。

通过综合视频交换机可以根据用户管理需求进行灵活的级别和权限设置,能够适用于各种管理方式。

17. 日志管理

系统能自动记录系统日志、用户日志、报警日志,以备日后检查维护。可通过日志文件记录人员的所有操作,并可以对日志记录进行分类查看、查询与统计。

18. 一键通

用户根据自己指挥业务需要,可以自行定制监控、指挥、会议多个快捷键,需要时点击该键,即可快速实现相关功能业务操作,达到高效、快捷、方便。

19. 辅助功能

(1)拍照功能

系统支持拍照功能,终端处于监控模式时可以随时抓取所需图像。支持单屏连续抓拍和多屏同步抓拍功能。

(2)联动控制

系统提供开放式SDK接口,能够整合安防报警系统与智能视频分析,能够接收来外部系统的指令,完成图像联动切换、触发录像等动作。

(3)应用集成

提供与其它第三方系统实现视频业务集成应用二次开发SDK接口,完成与其它系统交互控制综合集成。

(4)外设控制功能

支持对远程摄像机镜头和云台进行推、拉、摇、移等多种控制,云台控制方式包括连续、步进,匀速、加速等模式,支持派尔高P、派尔高DSONYABK等标准协议。

(5)现场扩音呼叫对讲功能

当发现现场有安全隐患或者有异常情况时,可以利用本系统对讲功能直接对现场工作人员喊话,并对可疑人员进行警告,现场人员也可以在接收到命令后,实时进行汇报。

当现场人员有情况汇报时,可以利用本系统主动发起呼叫,并进行工作汇报,同时接受下达的命令。

六、平台主要技术指标

项目    描述

多媒体通信协议    H.323SIPOnvifSIP GB/T 28181

网络传输协议    TCPUDPRTP/RTCP

视频编码    MPEG-4H.264H.264 High ProfileH.265

音频编码    G.711/G.722/G.723/G.726/OPUS/AMR

图像分辨率    4K/UHD301080P601080P1080I720PD14CIFCIFQCIF,支持高清标清混网

功能支持    集成视频指挥调度、视频会议、远程视频监控、数据会议、数据共享、环境数据采集、报警联动、电子地图等多种业务功能

互通能力支持    H.323/SIP视频会议系统、VoIP电话语音系统等

集成开放能力    提供二次开发接口,方便第三方应用集成,易于扩展升级。实现应用的客户化,视频监控、视频报警联动等应用,与GISDSSGPS、态势、预案等其他业务系统交互控制综合集成。

组播支持    支持单播和组播

分级管理策略    支持最大控制级别:99

用户支持多种权限管理    指挥权、监视权、上报权、控制权和短信权等;用户只能在权限范围内进行访问,不同级别的用户权限高的用户优先控制,同样级别的用户按时间先后来控制;高级别拥有权限释放机制。

系统扩展能力    支持分区域的组网模式,系统可根据需要进行多级级联,系统规模灵活扩展。同时系统可以平滑扩容。在面向更大规模的组网应用时,支持分区域的组网模式。

云台控制协议    ADABKPELCO D1PELCO D2PELCO D3PELCO D4PELCO P1PELCO P2PELCO P3PHILIPS SONY VISCAVICONYAAN

七、关键技术分析

1. 多种型号编码器接入

针对不同厂家前端编码器互不兼容无法统一管理的问题,在SDK二次开发软件包提供功能基础上,针对不同型号前端编码器在设备代理服务器实现适配接口模块,完成不同型号前端编码器特殊音视频编码格式、控制信令协议到系统标准音视频编码格式、控制信令协议的转换。

2. 分布式视频流转发

媒体转发服务实现应用层组播,提高响应访问的效率,提高带宽利用率。实现多客户端复用相同前端设备图像的视频流转发管理和前端设备视频流带宽限制管理,以保证有限带宽下的多路同时访问和降低前端设备的网络负荷。

媒体转发服务同管理控制服务配合使用的,通过控制管理服务的管理和控制,可以实现媒体转发模块的多级级联和转发,如果系统需要也可以将媒体转发模块的连接配置为网状结构。

3. 多解码格式显示

针对不同厂家视频编码器的不同编码方式,目前视频媒体数据可分为四类:标准包结构标准编码方式、标准包结构私有编码方式、私有包结构标准编码方式、私有包结构私有编码方式。

针对非标准形式的视频媒体数据采用设备代理接入标示与多解码库复用的方法实现统一显示输出。

非标准形式的媒体数据必须经过设备代理接入系统,并对媒体数据按照视频源设备的信息添加封装和编码方式进行标示。

在接收端通过识别媒体数据携带的标识信息,分别采取相应的处理方法:标准包解析私有解码显示、私有包解析标准解码显示、私有包解析私有解码显示。

4. 语音互联互通

通过语音网关可实现与PSTNVoIP电话、短波、超短波等语音通信网络互联互通,轻松实现拨打/接听管理,组织语音电话会议等功能,实现视频和语音管理通信系统整体协同统一指挥,提高工作效率。

5. 适应复杂网路结构

(1)支持高清标清设备混合组网

支持不同图像分辨率设备混合组网,解决部分网络带宽限制高清视频流传输,导致视频质量只能就低不就高的问题。应用码流适配技术,根据需要将输入的数字音视频码流转换成期望码率和格式的码流。

(2)支持网络多画面合成传输

在需要同时观看多路远端视频而且视频传输网络的带宽受限时,在网络带宽受限的接入节点上,根据实际网络结构及传输带宽情况,结合用户浏览端的部署情况,可将多路图像按照一定的格式以小画面拼合的形式合成为一路图像传输,减少监控盲区。

6. 多业务整合,满足各类应用环境

系统可扩展升级数据汇集呈现功能,满足对各类应用系统的实时获取可视化信息,完成可视化数据信息的远程传输、显示、存储和控制。能够支持匹配多种采集接口,实现VGADVIBNCRGB等规格专业图像接口提供采集接入,便于统一控制管理。支持通过分时采集,缓存历史视图,以时分方式实现图形空间扩展,还可在指挥终端集成提供远程控制功能。

系统可扩展升级可视电话接入功能,将可视电话集成到指挥平台内,让可视电话能够实现远程监控,视频会议,参与指挥管理,电话通信、点对点呼叫等多种功能,部署方便灵活。

系统可扩展智能分析功能,可实现对平台内接入的多品牌的视频监控图像信息进行集中式的智能分析,通过智能化手段提升视频安防和监管力度。

系统可扩展语音功能,将VoIP语音,无线电、蜂窝集群、卫星电话等多种语音通信手段集成到平台内,实现视、音、数的全方位的多重集成。

系统可扩展远程技术支持功能,能方便地组织对技术薄弱的值勤要素进行视频技术支援,值勤要素能将故障设备图像传输到上级指导机构,便于上级指导远程用户处理故障,减少故障的处理时间。

系统可扩展移动指挥应用,无论是移动指挥车、移动单兵等多种应用均可以支持,支持有线无线网络的混合应用,可以在复杂的网络结构(LAN ADSLVPNINTERNET等网络)和不同的通信信道(光纤、微波、卫星等)中正常传输。

系统还可以根据用户需要进行其他的各类功能定制,满足各行各业用户的特色应用。

7. 各类设备统一管理,集中管理控制

系统通过集中控制软件可实现对综合视频交换机的集中管理控制,在系统支持容量范围内,对不同品牌的接入的设备参数、用户权限进行增加、删减、修改、权限配置等编辑处理工作。同时对于分布式架构的多级综合视频交换机、流媒体转发服务器、录像服务器等核心设备的架构部署和设备匹配,支持对各核心服务器模块的日志记录进行查询和管理。

针对接入到平台内的不同品牌的监控设备,以及平台自身的指挥终端的视频通信,均可实现其对设备视频流、数据流等进行配置,可实时查询设备巡检情况,显示各种终端设备状态。

还可支持对指挥录像服务器的集中管理控制,对手动录像、定时录像、联动报警触发录像等多种录像模式进行任务设置。对各项录像参数进行配置操作。

8. 音视频指挥管理的模式完善,应用灵活

平台架构体系完善且兼容度高,支持构建多种形式的指挥会议模式,更加灵活多变。指挥管理系统的指挥会议模式采用了独特的设计思想,突破了一般指挥会议系统单一的固定分层多级指挥模式,而是可以根据需要灵活地组建指挥会议,既可以按照多级管理结构召开指挥会议,也可以召开扁平结构的大型指挥会议,而这两种模式之间可以随时切换。

平台视频指挥管理功能规划完善,支持在视频指挥模式下的,群呼、组呼、快呼、插入指挥、强拆指挥、越级指挥、多组指挥、多级指挥、指挥组预览、指挥组调用监控、指挥语音混音等多种机制。

支持触摸控制模式,清晰可见,一触即发,直观简便,操作灵活。

9. 多种分辨率视频混合组网

系统支持高清、标清、普清多级别视频相互兼容互通。利用独有码流适配技术,使高、标清图像之间平滑转换,轻松实现混合组网配置;一、二级网高清的视频流畅传输,不因为三、四级网的带宽瓶颈而收到制约,通码流适配功能将一、二级网的高清图像转换为标清模式在三、四级网内传送。

利用的独有网络多画面拼接技术,使有限带宽通道下可传输多画面图像,轻松克服网络带宽瓶颈。某级单位内有多路监控视频需要上传,但常常受制于出口带宽限制无法同时上传。通过网络多画面合成服务器,将多路监控视频在局内拼接合成一幅画面后再传输,使同时上传的应用得到实现。上级还可根据图像的区域远程控制云台

八、平台优势特点

1. 多业务融合的体系结构

一体化指挥管理信息平台基于IP网络,融视频指挥调度、视频会议、远程视频监控、数据协同、语音调度、显控导调等功能于一体。可与智能视频分析系统、安防报警联动系统集成,实现多项业务的有机结合。

系统现已经接入海康、大华、汉邦高科、前卫视讯、朗驰创新、先进视讯、美电贝尔、天地伟业、大立、威乾、索尼、松下、三星、AXISVerientSmartsightboschVICONMobotixlichensysACTIMOXAVIVOTEK等多个厂家的设备。

2. 丰富的视频指挥功能

业务功能    视频监控系统    视频会议系统    视频指挥系统

远程监控    ★         ★

视频会议         ★    ★

指挥与监控              ★

插入指挥              ★

强拆指挥              ★

快呼、组呼、群呼              ★

内置IP电话              ★

多点监控    ★         ★

动态双流         ★    ★

级别权限管理    ▲         ★

报警联动    ★         ★

★完全支持,▲部分支持。

3. 多样化的指挥 通信机制

一体化指挥管理信息平台有明确的级别及组织结构划分,可多级别管理用户,指挥调度功能规划完善,支持群呼、组呼、快呼、插入指挥、强拆指挥、越级指挥、多组指挥、多级指挥、指挥组预览、指挥组调用监控、指挥语音混音等多种指挥机制。为日常综合管理、应急快速指挥,提供快速、直观的决策支持,大大提升应急响应效率。

4. 灵活开放的系统接口

一体化指挥管理信息平台在设计上完全遵循下一代网络(NGN)的分层、全开放的体系架构,形成一个开放的、完整的、标准化的软交换架构,实现业务控制与业务承载相互分离 。同时提供标准的二次开发接口,方便第三方应用集成,易于扩展升级。实现应用的客户化,提供视频指挥、视频会议、视频监控、视频报警联动等应用,与GISDSSGPS等其他业务系统交互控制综合集成。

5. 高速的即时指挥通信

一体化指挥管理信息平台的指挥/会议的召集速度极为快速便捷,特别是配合群呼、组呼、快呼的一键指挥的操作,能够非常迅速的将上百指挥单位召集到指挥组或会议内。

根据目前系统平台在实际项目中的实测数据,本系统平台的指挥/会议的呼叫召集所需时间为(实测数据)

点对点指挥/会议:500ms以内

64点指挥/会议:3s以内

300点指挥/会议:15s以内

512点指挥/会议:20s以内

通过这样的极为快速的建立指挥通信,才能够满足在应急指挥、突发事件快速反应、作战训练演习的过程中,各类指挥指令能够第一时间下达给指定参与本次指挥任务的单位,以及适应随事态变化而不断进行调整变化的指挥指令的临时调整和变化。

6. 全终端化指挥自主操作

一体化指挥管理信息平台将指挥、会议、监控、语音、数据协同等操作都集成在终端上,确保终端的自主操作性,这样各级指挥员可以完全无需系统管理员和导调中心的调度通信保障,就能够根据自身的管理业务需要及应急指挥通信需要,自主进行指挥/会议等的组建和召开,大大降低了系统管理员的保障压力,提升了指挥员的指挥效率。

同时指挥终端操作非常便捷,基础操作大多为一键完成,易于上手。特别是利用快呼列表,无需培训,就可通过一键操作实现指挥/会议实时召开。

7. 系统规模平滑扩展

一体化指挥管理信息平台支持采用分级、分区域的组网模式,综合视频交换机可多级级联,系统平台规模灵活扩展。一体化指挥管理信息平台具备很高的性能,单台综合视频交换机最大可支持2048个监控前端和各类指挥终端的管理。同时一体化指挥管理信息平台采用基于IP网络的分布式体系结构,可以平滑扩容。在面向更大规模的组网应用时,支持分区域的组网模式,可将所有监控前端和终端分成多个区域,每个区域设置一台综合视频交换机,每个综合视频交换机只需管理和控制各自区域的监控前端和用户终端,跨区域的管理和控制由核心区域的综合视频交换机完成。

8. 适应多种网络混合环境

一体化指挥管理信息平台支持高清、标清设备混合组网,实现跨复杂网络的可靠有效传输,实现逐级转发和多路路由的灵活机制,可根据网络具体情况配置负载均衡策略,以适应复杂的网络结构(LANADSLVPNINTERNET等网络)和不同的通信信道(光纤、微波、卫星、3GLTE)。支持动态自适应码流分配技术,在分布式部署环境中实现负载动态均衡和图像效果需求。

9. 灵活开放的系统接口

一体化指挥管理信息平台在设计上完全遵循下一代网络(NGN)的分层、全开放的体系架构,形成一个开放的、完整的、标准化的软交换架构,实现业务控制与业务承载相互分离 。同时提供标准的二次开发接口,方便第三方应用集成,易于扩展升级。实现应用的客户化,提供视频指挥、视频会议、视频监控、视频报警联动等应用,与GISDSSGPS等其他业务系统交互控制综合集成。

九、总结

目前该平台已成功运用到武警某部,发挥了重要作用。一方面平台作为综合化通信平台,对已建的多种通信手段和视音频系统进行全面接入和整合;另一方面平台提供专业的指挥通信机制,为武警某部进行值班查勤、日常会议、作战指挥等应用,提供多维度多手段的综合指挥通信模式。

标签:
武警一体化指挥
索取“此产品”详细资料,请留言
  • *姓名:
  • *手机:
  • *邮寄地址:
相关阅读
