JTS联合作战仿真系统
作者:易桥凯丰 2017-08-29 当前位置:方案 > 虚拟仿真 >

JTS联合作战仿真系统是易桥凯丰公司为广大仿真用户提供的一个典型的分布式作战仿真系统。包括:计算机兵力生成、环境仿真、仿真控制台、HLA、三维视景、效能评估等部分。可根据需要选用适当的RTI、地形处理系统、三维显示系统。

本系统功能特点如下:

是一个全功能的空中/陆地/海洋作战仿真开发系统,可用于开发战术、战役仿真训 练系统,军事方案预演系统,飞机、船舶、地面车辆训练模拟器等。支持地形编辑、特征设定和编辑、想定定义、想定执行、想定可视化、效能评估、生成HLA联邦成员等功能。你可通过友好的图形用户界面插入你的模型,环境的底层机制使得其可进行定制,新的模型很容易开发和加入。

是一个开放的和可扩展的仿真系统,具有完备的自带模型库,同时可利用标准的编程语言开发和加入新的模型,也可直接接入DLL形式的外部模型。

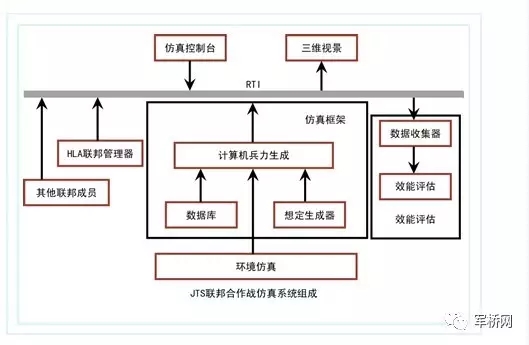

JTS联合作战仿真系统组成:

组成模块:

JTS联合作战仿真系统—计算机兵力生成JTS-CGF

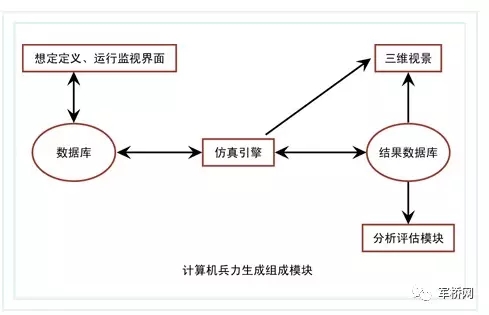

计算机兵力生成部分是JTS作战仿真系统的核心,为整个仿真系统提供虚拟战场环境和仿真实体。包括:想定定义界面、数据库、仿真引擎、想定监视界面、三维视景、结果分析评估等模块。

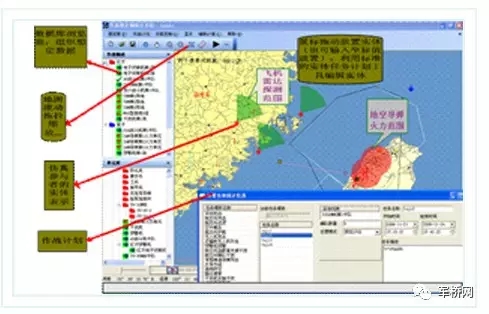

1.1 想定定义

想定定义界面为全中文的想定定义工具,具有以下功能:

兵力构建、图形化放置实体进行兵力部署、利用标准的任务计划工具制定作战任务

通过数据库浏览器组织和编辑想定数据

建立实体间的通讯和指挥关系

通过地图滚动、拖拉、缩放实现地图操作

1.2 数据库

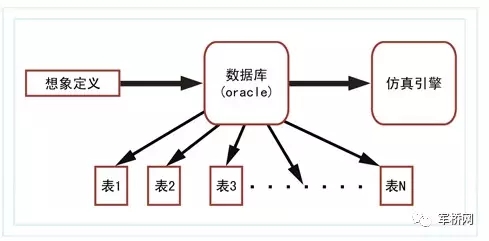

在二维界面上布置实体,制定作战计划,保存到若干张数据库表里(比如:编成表,部署表,作战计划表,图标表,飞机性能参数表,导弹性能参数表等)

1.3 仿真引擎

仿真引擎提供数据库管理、图形用户界面管理、基础类库的模型实例管理、实体和运行管理、事件时序管理、脚本引擎、坐标系、记录、内存管理、信息处理等服务。为仿真提供两种运行模式:实时运行模式和尽量快的运行模式。前者运行速度与计算机CPU时钟一致或是其倍数,支持人在回路仿真;后者为尽量快模式,运行速度取决于计算机CPU的运行能力。

JTS联合作战仿真系统—环境仿真JTS-ENV

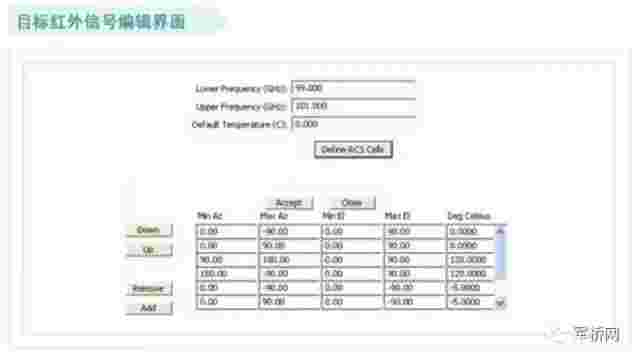

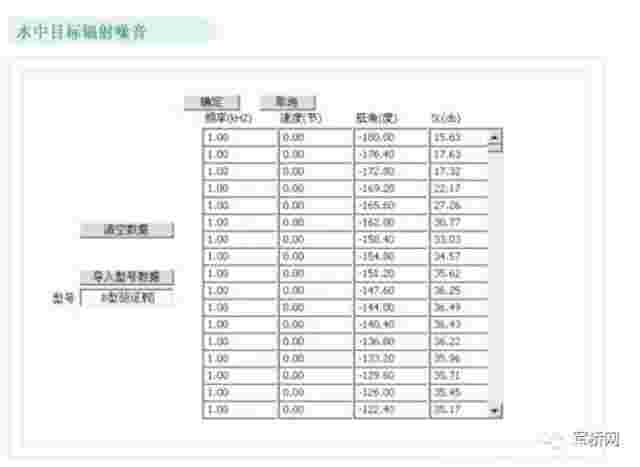

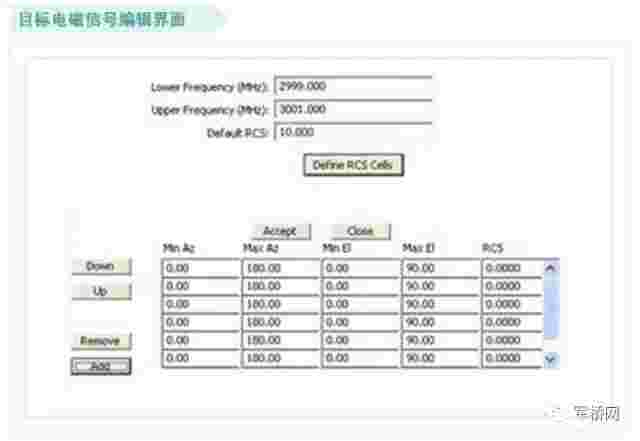

主要提供大气、海洋、电磁、水声等环境仿真,为仿真实体的运动、感知提供物理基础仿真的环境因素包括:

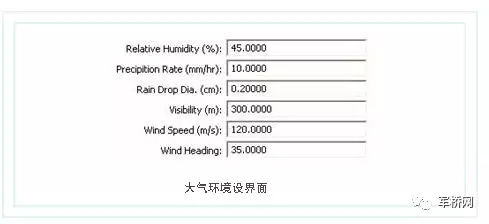

大气:支持标准的大气模型,用户可设置右图所示的环境参数。同时用户还可通过设置能见度参数、云参数、光照及环境色,模拟晴、阴、多云、雾等多种期望的大气条件,并在各种效果中模拟风向及风速。

气象:提供几种常见的天气参数,简单设置雨、雪参数就能很真实地模拟雨、雪天气。

JTS联合作战仿真系统—三维视景JTS-3D

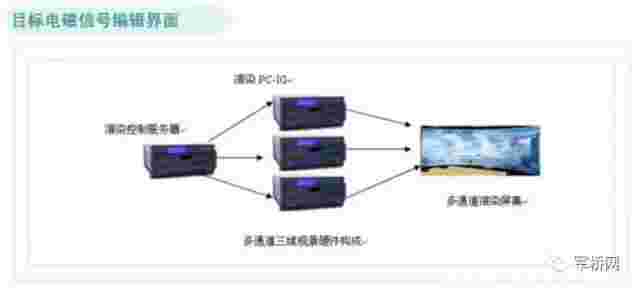

3.1 视景系统构成

提供基于英国XPI SIMULATION LTD.公司的PC-IG技术的无缝拼接的多通道高真实度的三维视景。

3.2 视景系统功能

(1):模拟现实三维视景,接收二维想定的数据在场景中创建相应的实体(如飞机、舰艇等)并使其按照二维想定规定的方式运动。

(2):可选择视角跟随实体及漫游。视角跟随时可对实体进行多方位视角观察,而在漫游模式下手动控制视角,可以选择到自己最感兴趣的区域观察。

(3):模拟各种需要的效果。

环境效果各种天气效果、云层、虚拟时间及星历(太阳、月亮、星星) 等的模拟。

 粒子系统通过粒子系统,能够模拟各种烟、火、爆炸、碎片、尘土、尾迹以及粒子受风的影响等特效,并通过调整这些效果的参数及混合使用几种效果,就能模拟更多的效果,如导弹爆炸时的火光、及相继而来的燃烧的火和浓烟,电子干扰、 导弹及高炮的发射、飞机坠落等。

 海洋效果模拟海面情况、船舶的尾浪、船头浪、海面物体周围的波浪及气流向下激起的水面波动效果。

 (4):碰撞检测。如实体和海面的碰装检测、实体与地形的碰装检测、实体间的碰装检测,通过检测可以实现避碰、被撞毁等效果。

(5):多通道功能。通过软件即可实现最多同时16个通道的拼接显示。

(6):可实现模型在视景中的自动驾驶。

(7):反失真支持,使得视频效果更真实。

JTS联合作战仿真系统—仿真控制台JTS-IOS

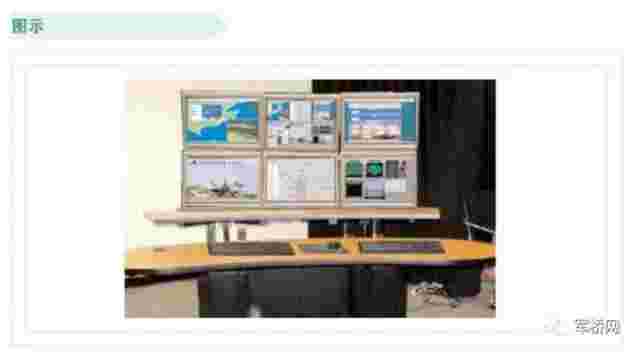

IOS:用来控制和监视仿真环境。是一个可配置的、灵活的、强有力的工具,使得教员及时掌握仿真的关键因素。

演习控制和监视:通过基于地图的图形监视和控制关系为教员提供操作界面。缩放、拖拉、分解、覆盖选择等功能使教员可快速定制可视区域。

图形用户界面:利用基于 Microsoft Windows的外观,提供直观的用户接口,可容易地用于关键仿真元素的评估和控制。

形势感知:支持多屏显示,以优化形式感知,即使对复杂的训练想定,软件也可同时显示监视和控制关系。

用户配置的设置:用户可存储和重用环境设置,使得每一个教员以自己喜欢的方式使用IOS,而无需重复配置。

JTS联合作战仿真系统—HLA联邦管理器

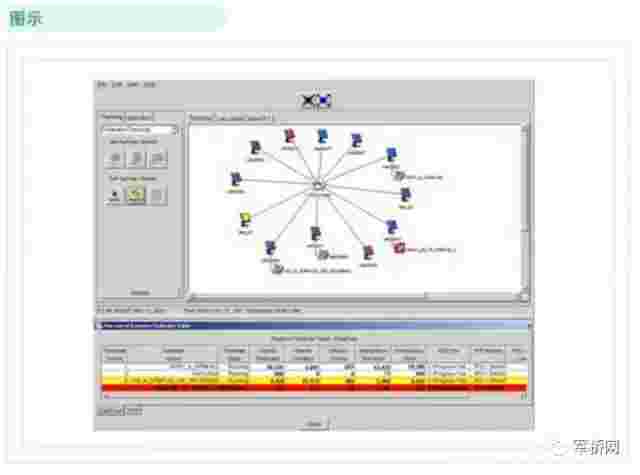

IHLA仿真系统需要有效的联邦管理器,负责联邦的加入和退出、平衡系统负荷和进行联邦管理。 HLA联邦控制和管理器hlaManager® 是最强有力的联邦控制和管理工具,用于HLA联邦计划、执行、性能分析,支持各种大小规模的联邦,从一个单一的工作站提供联邦控制和监控。可以满足仿真需求,大幅增加联邦集成和测试的效率,降低联邦运行成本,是联邦完全控制的必须工具。它具有DMSO的 Federation Execution Planner's Workbook (FEPW) 规定的各项功能。除此之外,还有支持联邦管理和控制的其他功能。它提供了联邦开发和执行过程( Federation Development and Execution Process (FEDEP))的强有力支持。其主要功能特点为:

性能控制

智能联邦管理

生命周期计划的设计

联邦执行的控制

可视监控和分析

重复能力

与其他 HLA 工具的兼容

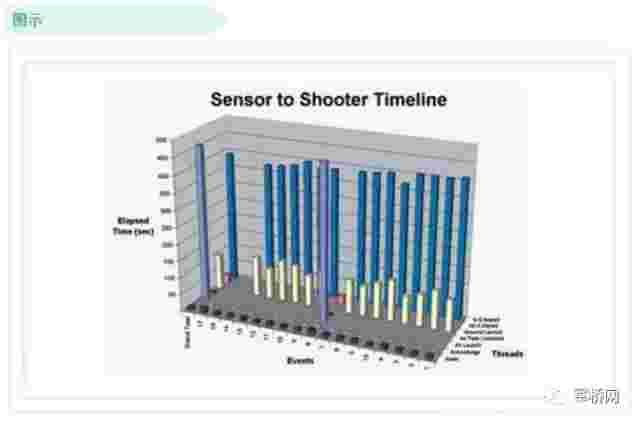

JTS联合作战仿真系统—数据收集和效能评估JTS-HLADCAS

HLA DCAS是一套用于HLA、DIS和其他协议的数据收集、回放和分析的工具,用于最大限度地提高仿真的能力。它可以在执行过程中收集和分析数据,可以定义回放纪录,用于回放演习的任一部分,具有收集、存储、和理解联邦数据的所有特征。HLA DCAS 支持多种仿真协议,包括 HLA 和 DIS,支持所有仿真领域,包括训练、分析、基于仿真的获取、测试&评估和试验,同时是联邦集成和试验的实质工具。通过多年的针对大小规模联邦的开发和提高, HLA DCAS 已经成为最大化仿真价值的不可或缺的工具。

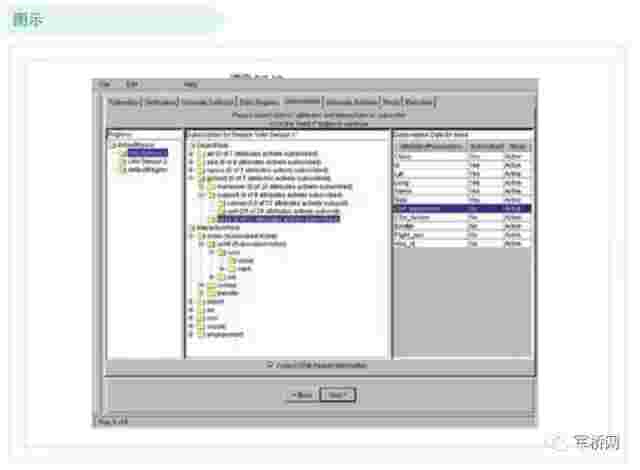

HLA DCAS 提供了基于表格的用户界面,指导数据采集、回放规划和执行过程。即使回放文件的创建也是通过容易操作的表格窗口实现。

HHLA DCAS利用Oracle™, Microsoft Access™,Microsoft SQL Server™, 或 MySQL自动产生数据库框架,并将记录的联邦数据存储到其中的一个数据库中,以便于提取。利用这一特征,你无需创建自己的数据库、数据库表格或数据库元素。其灵活性使你只需收集用于联邦分析的数据。利用商业数据库技术和合适的商业工具软件,使得你的数据更容易分析和呈现。

HLADCAS主要特点为:

 使HLA联邦和DIS演习更加灵活有力

基于精灵的友好的用户界面

容易产生数据收集计划

对回放段无限制

为便于分析可与同类工具集成

标签:
联合作战仿真 兵棋仿真
