三线式短波基站天线AB230
作者: 2017-09-06 当前位置:方案 > 通信指挥 >
架设方便,性价比高,通信性能优良

三线式天线与双极宽带天线同属短波偶极类天线。由于三线天线采用引向与反射复合结构,能效高于双极宽带天线,同时因架设状态平稳,抗风能力强,成为基站天线的优选品种。
   AB230是性能和环境特性兼优的高质量三线天线:

①采用特制磁性材料和无感负载,全频段驻波比低;

②承载功率大,支持长时间满负荷发射;

③使用316不锈钢绞线等优质材料,抗锈蚀, 抗老化;

④绞线结合部可靠紧固,抗拉强度高,可抗强台风。

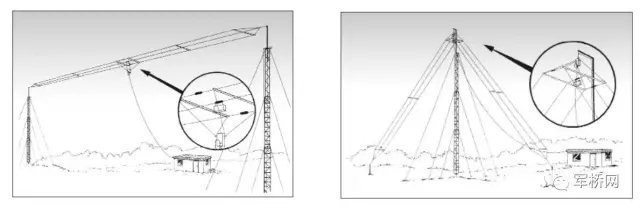

   AB230天线根据通信需求可选择平拉或倒V架设方式,并可通过合理设计架杆高度和架设形态获得所需方向图,无需地线或地网。 天线长度可选择22米、 25米、 30米、 50米, 峰值功率可选择300W、 1KW、 2KW。

倒V架设: 天线中部挂在中央架杆顶端, 两端向下拉直。 频率12MHz以下各仰角层方向图接近圆形, 适合中距离全向无盲区通信, 常用于中心基站。 频率超过12MHz后仰角低层方向图出现波瓣, 故有时也用于远距离定向通信。

中央架杆高度须根据振子长度确定(例如振子长25米, 宜用9米架杆)。

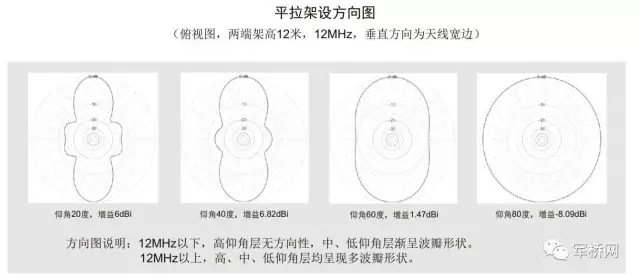

平拉架设: 天线两端横向拉直固定在高杆上。 这种架法在中仰角以下呈方向性, 适合远距离定向通信性能好, 同时其高仰角层方向图接近圆形, 近距离全向无盲区。架杆高度与通信距离有关,1500公里以内架高7.5米即可,2000公里架高9米, 2500公里架高12米, 距离更远应架设更高。

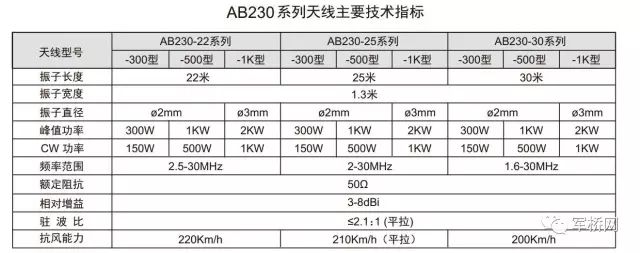

天线主要技术指标:
