KC-660语音通信融合终端设备在应急通信和融合通信中的应用
作者: 2018-01-18 当前位置:方案 > 通信指挥 >

1、前言

应急机构作为应对突发公共事件而快速成立的组织,往往具有多部门、快速组建、协同作业的特性,这些特性有利于突发重大事件的应急处理。但要在这个协作组织里实现“统一领导,快速动员,协调联动,专业处置,迅速高效”的目标,除了完善应急机构建设、做好应急预案管理和加强平时演练外,各部门的通信系统快速进行融合实现统一的通信调度,就成为应急保障能力建设的一个重要课题。

近阶段,公网通信以其网络覆盖广、无需建设中继及数字系统、使用成本低和保留专网通信的使用习惯等特点,在铁路、电力、交通、物流、工程管理和酒店管理等行业的市场占有率呈现爆发式增长。虽然公网通信近些年保持高速增长,但并不代表专网通信就没有了市场。专网通信专网专用,实时性好、安全性高、不依赖运营商和稳定可靠等特性又决定了在应急通信和备份通信领域的不可替代。这就意味着在很多行业,公网系统和专网系统从互补性和保护原有投资方面的考虑将长期并行存在,而两者之间的融合互通又是一个非常迫切的需求。

KC-660语音通信融合终端就是针对这些需求而研发的实现多种语音通信系统融合互通的设备,从而使各个部门的各种类型的语音通信设备跨过频段、制式和信令的鸿沟,实现互连互通、统一通信和调度管理。

2、设备介绍

\

KC-660语音通信融合终端是一种实现多种语音通信系统融合通信的设备。支持不同频率、不同制式和不同厂家的超短波系统、短波系统、公网对讲系统、会议系统、卫星电话、固定电话、移动电话等语音通信系统的互联互通。用于现场应急通信、语音融合通信、通信指挥车和指挥中心等应用场景的统一语音指挥调度。

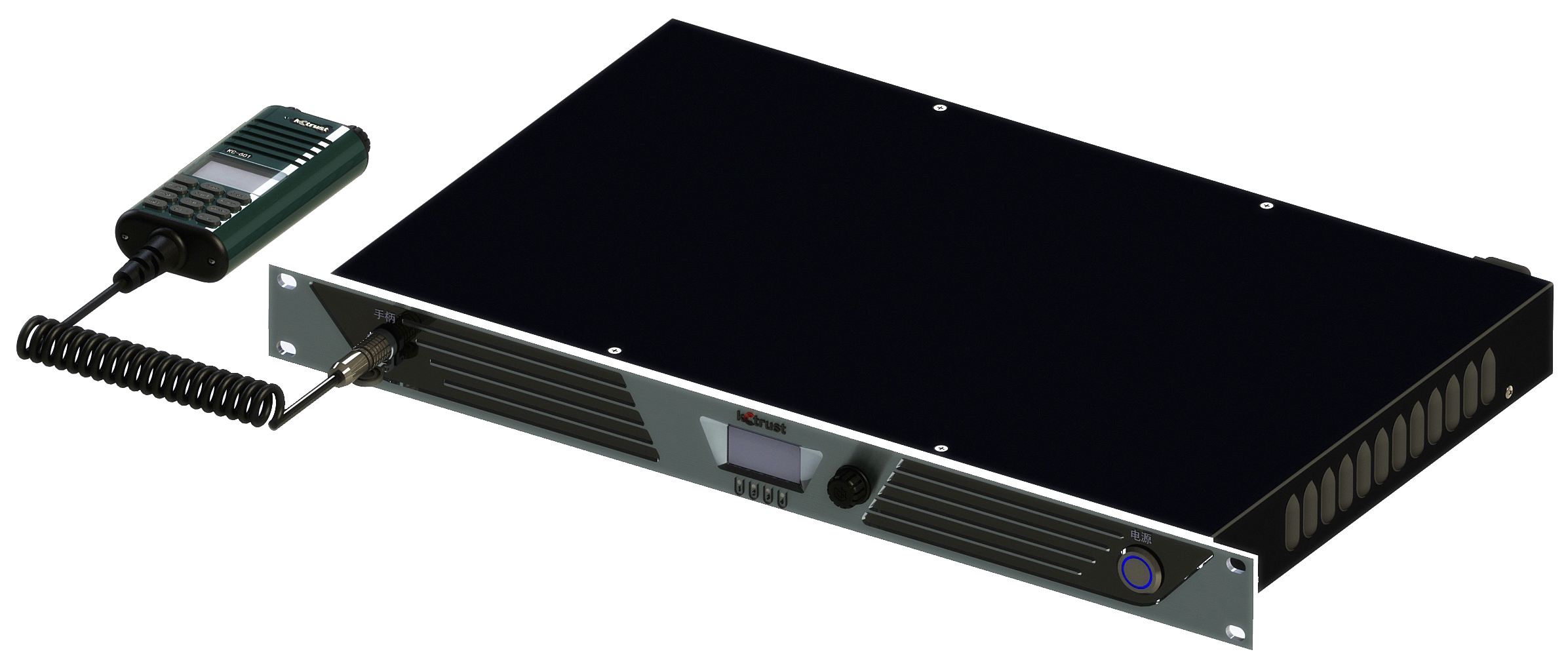

KC-660有背负式、便携式和机架式三种型式,具有快速部署、手柄调度、软件调度、设备无差别接入、输出增益可调、语音数字化处理(有效语音侦测、降噪、防丢字)、接入和操控分离、可级联使用等特点。

3、通过GSM中继实现超短波通信带状机动覆盖的应用

\

超短波集群系统,目前在城区范围内由于使用频繁、任务多发,因而多个行业都会投资建设比较密集的基站,以实现城区范围内的超短波有效覆盖。但公安、消防、警卫、交通等部门往往也经常开展跨地域的机动任务,在这些区域就存在着大量的超短波信号覆盖盲区。如果投入大量资金建设专网通信基站进行信号覆盖的话,地域面积广,利用率低,综合下来的投入产出就非常不成比例。

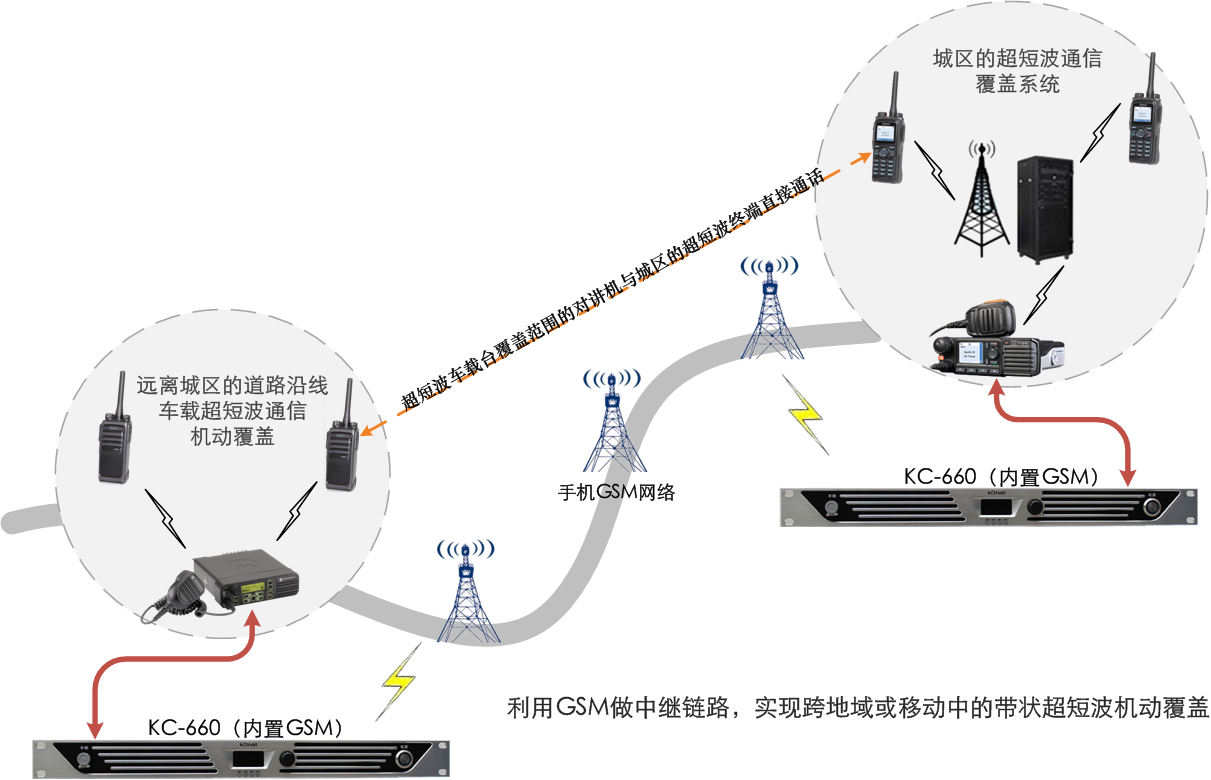

针对这种情况,使用两台内置GSM模块的KC-660设备,一台放置在城区超短波信号覆盖良好的区域,一台放置在执行任务车队的通信保障车上,两台KC-660分别连接一台超短波车载台做为信号接入和转发通道。将两台KC-660分别设置为自动拨号和自动接听模式,在执行任务时始终保持两地的GSM处于通话状态,一旦检测到掉线立刻自动重连,利用GSM语音通话做为中继链路,实现将城区专网车载台接收的语音信号通过GSM网络再通过通信保障车上的车载台进行信号转发覆盖,这样整个车队(在通信保障车上的车载台通信覆盖范围内)就可以使用专网对讲机在高速公路行进过程中与城区保持实时的通信联络了。

4、公网对讲和专网对讲互补性建设应用

\

公网对讲系统和专网对讲系统,一个网络覆盖广,一个实时性和可靠性高;一个偏向于商业用途,一个偏向于政府部门和应急通信;在各个行业里,有各取所需的,有并行建设的,有逐步过渡的。因而出于对两者的互补性和保护原有投资方面的考虑,两种系统将长期并行存在。

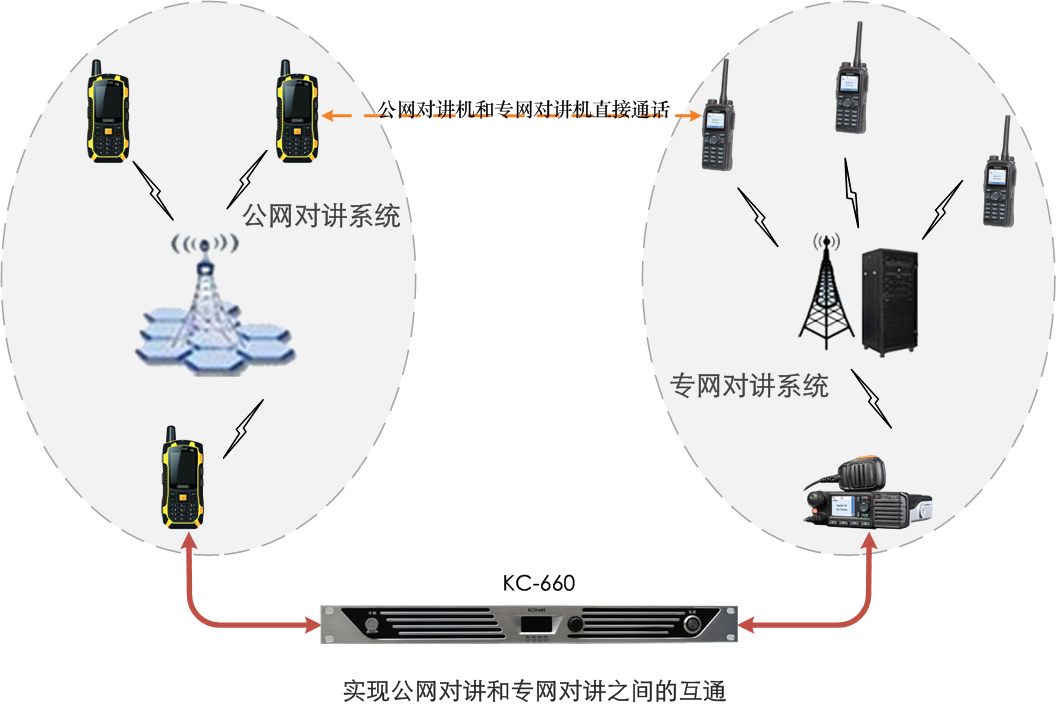

KC-660能够满足公网和专网并行建设单位及逐步过渡建设方式的应用需求,将两种系统进行融合互通,通过KC-660分别连接一个公网对讲终端和专网对讲终端,将公网终端接收到的语音实时转发到专网终端,将专网终端接收到的语音实时转发到公网终端,从而实现两种系统终端的互联互通,使两种系统并存的使用者只用携带一种对讲终端就可以实现公网和专网的同步通话。

5、在应急通信指挥车和指挥中心的应用

\

在应急通信指挥车和指挥中心,一般情况下均有多种语音通信设备满足不同任务组的通信需求,同时还有多种通信手段互为备份的要求。

常规的小型通信指挥车和指挥中心,配置超短波、短波、卫星和电话系统作为基础的通信保障,这几种语音通信方式有各自的特性和覆盖范围,同时也有自己的通信盲区,通过将这几种通信设备接入KC-660并进行系统集成,实现超短波、短波、卫星和电话系统的融合通信,使其互相补充、互为备份,提升通信指挥系统的呼通率、可靠性和抗毁能力。

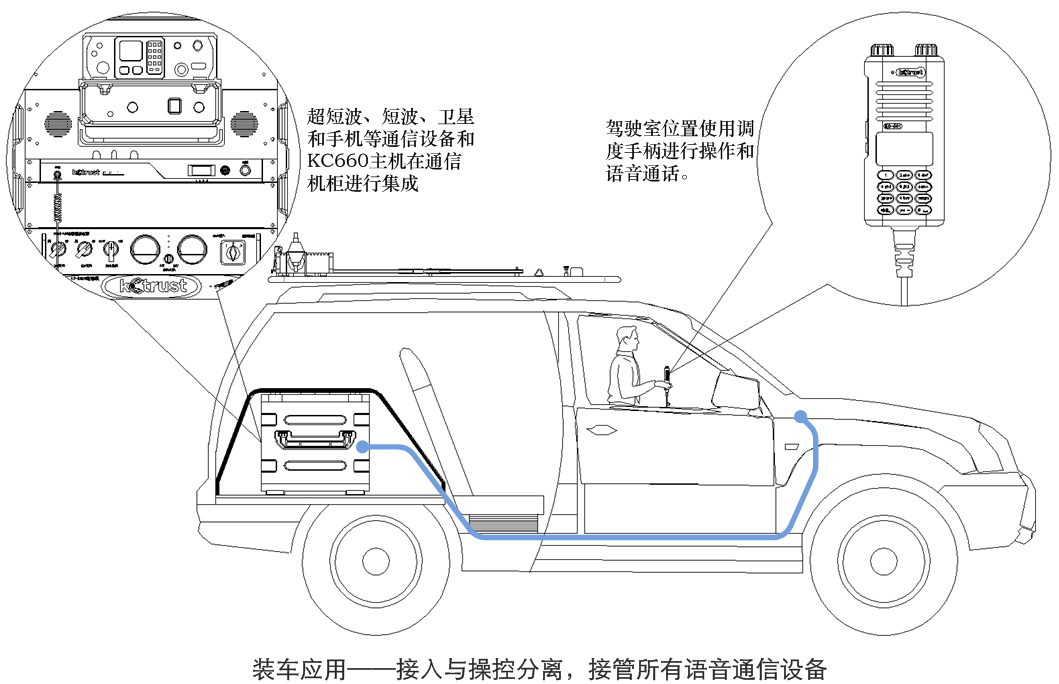

KC-660的话务手柄还可以引线至通信指挥车副驾驶或操控台位置,实现设备接入和操控分离,方便管理调度人员在行驶中的操作和通话。

在中、大型通信指挥车和大型指挥中心中,不排除有多达十几种的语音通信设备,还有很多配备有会议系统,如果要实现它们之间的互联互通融合通信,一台KC-660设备只有四个设备接入通道是无法满足这个需求的。我们可以通过KC-660的扩展接口,将最多7台KC-660设备进行级联连接,从而满足最大28个通信设备的接入要求,为大型通信指挥系统的统一通信调度提供了有效的解决方案。

KC-660还支持音频光端机的接入,通过光纤网络实现远端语音通信设备接入,实现地上、地下信号覆盖,远端发射台连接等,为地下指挥所通信系统和控制台、发射台分离设备提供解决方案。

6、设备的主要功能和技术特性

1) 多通道无差别接入,同一个接口兼容不同频率、不同制式的超短波系统、短波系统、公网对讲系统、会议系统、卫星电话、固定电话、移动电话等语音通信设备的接入。

2) 每一种语音通信系统只需一个终端接入,就能够实现与其它语音通讯系统的通话自动转发,实现跨平台、跨系统的语音通信能力。

3) 语音数字化处理,具有有效语音准确侦测、等级可调的语音降噪、防丢字处理和提示音消除等技术。

4) 具有无人值守的电话中继功能——自动拨号、自动保持(检测到断线自动重连)、自动接听。

5) 具有基于CAN总线和语音总线的扩展接口。支持主机级联,最大可以级联7个机箱,实现最大28个接入设备通道。

6) 数据透传,接入的外接设备数据(控制、数传等)自动分发。

7) 设置监听接口,支持外接监听音箱和录音设备。

8) 宽电压输入,多种电源防护措施。

9) 设备主要技术特性:

项目

技术特性指标

设备接入通道数

最大28个

输入音频特性

15mVrms~5Vrms@600Ω自适应

输出音频特性

10mVrms~300mVrms@600Ω可调

语音延时时间

0.5~5秒可调

工作电压范围

DC12V~28V

整机功耗

背负式:静态150mA@DC13.8V,最大160mA@DC13.8V

机架式:静态360mA@DC13.8V,最大370mA@DC13.8V

工作温度范围

-40℃~+85℃

语音降噪

0-7级可调

VOX门限

0-9级可调

防护等级

IP54

(浙江凯池电子科技有限公司 高俊峰)
