一、方案介绍
1.客户需求
某省武警总队语音组网项目依托全省武警总队专网，对传统语音通信设备进行IP化升级改造。
2.方案架构
本语音组网方案基于IP的通信技术架构，在保留原有设备的基础上，采用分布式设计，即武警总队、下辖的支队均部署HC-IVX系列融合通信平台，通过武警专网进行组网，中队坐席分机注册到支队融合通信平台，实现电话外呼、分机互拨等功能。方案架构如下图所示：

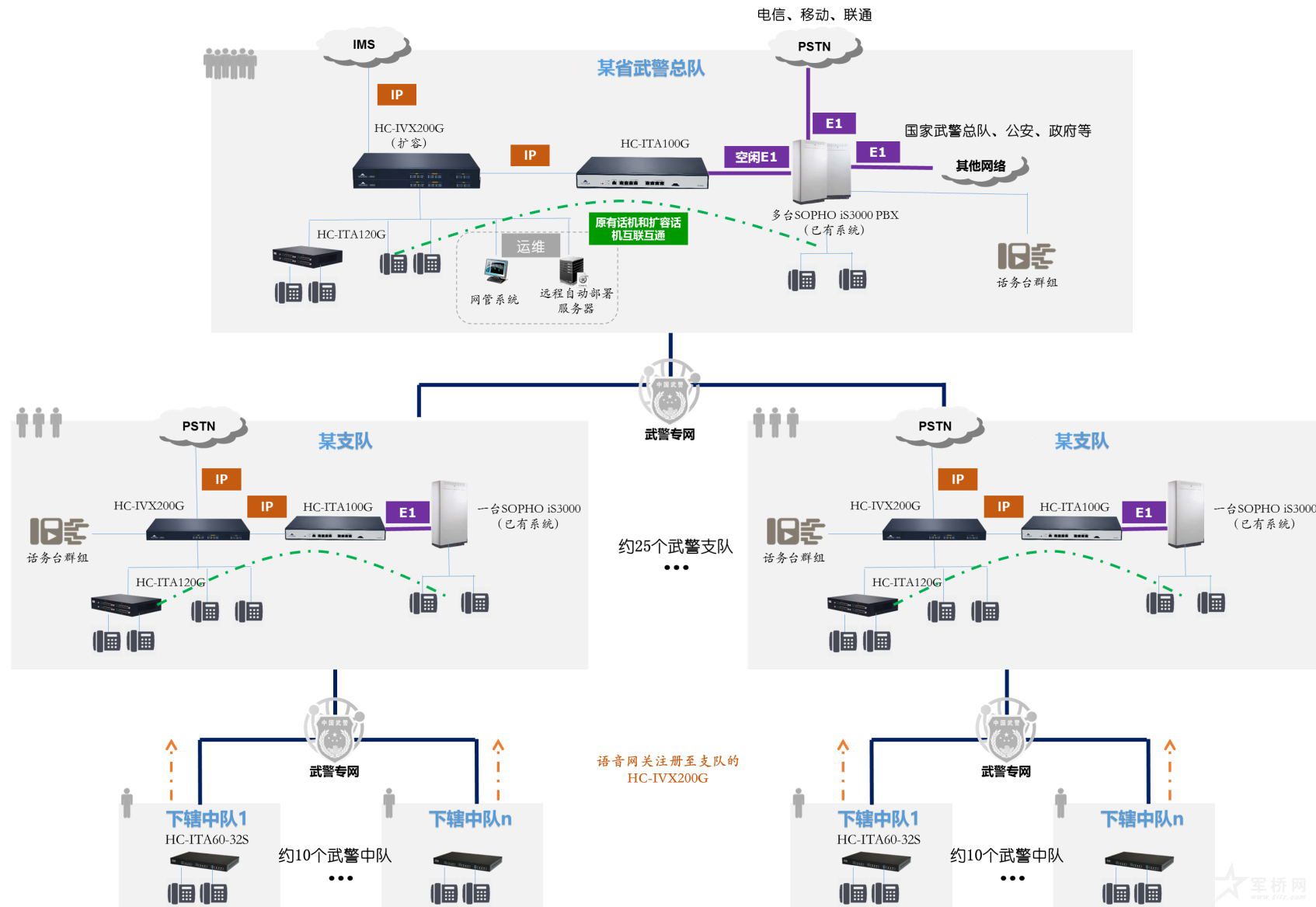

图1 方案架构图
总队和支队的IP语音融合平台选用HC-IVX200G，下挂HC-ITA120G语音网关，中队选用HC-ITA60语音网关。HC-IVX200G标配2个10/100/1000Mbps以太网口，内置96个模拟端口和256路IP分机用户，同时并发通话可达120路，支持双电源冗余、双网口冗余等高可靠性功能。组网方案将网络分成了以下三层节点结构：
（1）总队
◆部署3~5台HC-IVX200G IP-PBX设备，通过数字中继网关与现有的iS3000进行对接。另外IP-PBX也可通过IP注册方式连接到联通IMS平台；
◆运维平台包含网管监控系统和自动部署系统，可对全网设备进行统一监控和集中运维；
◆终端用户连接扩展IAD，或者直连IP-PBX上自带的模拟端口；
◆IP PBX、IAD设备提供电源、网口冗余功能。
（2）支队
◆每个支队根据规模部署1~3台IP-PBX，通过数字中继网关与现有的iS3000进行扩容对接；
◆终端用户连接扩展IAD，或者直连IP-PBX上自带的模拟端口；
◆IP PBX、IAD设备提供电源、网口冗余功能。
（3）大队/中队
◆每个大队或中队部署一台IAD设备 HC-ITA60-32S，并注册到支队的IP-PBX；
◆终端用户连接到IAD模拟端口；
◆IAD提供网口冗余功能。
3.设备选型

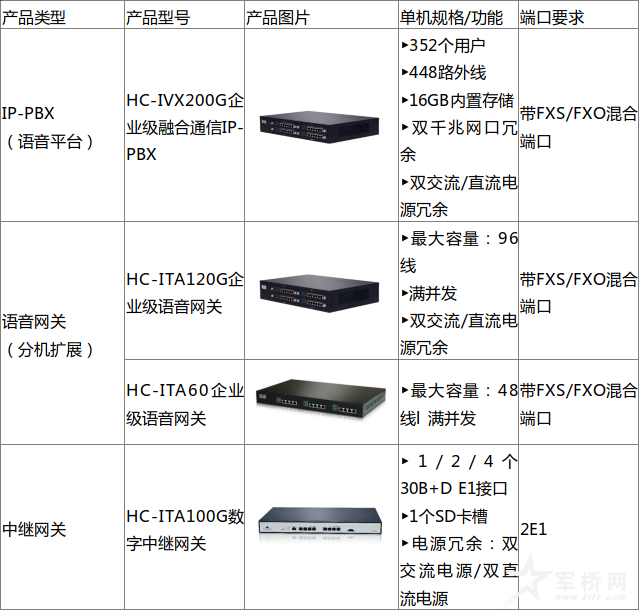

表1 适用设备列表
二、主要功能点
1.企业电话功能
提供丰富的PBX功能，企业总机、欢迎词、呼叫转接、呼叫代接、呼叫保持、呼叫驻留、呼叫等待、区别振铃、热线、秘书分机等电话功能一应俱全，充分满足日常办公需求。详细功能列表如下：

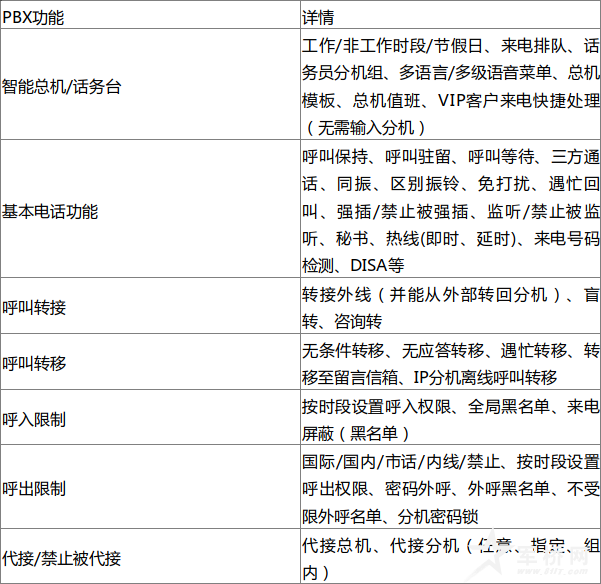

表2 PBX功能列表
2.值班电话
◆自动转接：在值班人员离开值班位的情况下，自动将来电转到其他分机或值班人员手机；
◆轮寻组：将总队、支队的接警电话设定为一个轮寻组，当第一个值班电话无人接听时，自动呼叫第二个值班人员，如还无人接听则再呼叫第三个值班人员，从而确保接警电话的100％接通率。
3.电话商务助理
HC-IVX系列设备内置的电话商务助理软件，支持多种电话管理功能。分店可根据其实际需要，选择对应的管理模块。支持的功能有：
◆来电资料弹屏：值班人员可迅速了解来电人的姓名和身份信息；
◆通信录点击拨号：点击通信录上的“名片”按钮即可方便地拨打电话，同时支持对“名片”的智能化快捷查询；
◆话务指标统计：对通话记录进行统计分析，未接来电、电话接通率等；
◆通话历史记录：具有快捷查询通话历史、点击回放通话录音的功能；
◆通话便签：可针对没通来电录入简要的文字信息，方便查询与处理过程追溯；

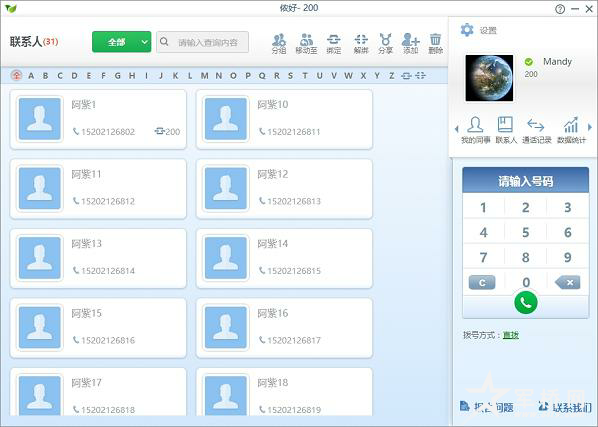

图2 电话商务助理界面展示
三、方案关键点

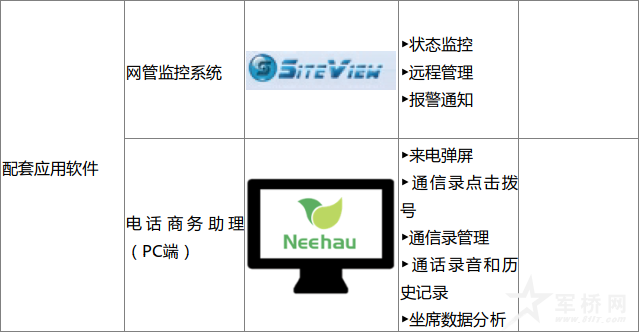

1.网管监控
全图形化的网管系统，能够有效地监控整网语音通信设备的运行状况，提供远端设备配置、故障定位、故障告警等全面管理功能。主要功能点如下：
◆信息采集：设备型号、软件版本号、设备运行时间等；
◆实时设备监控：注册状态、联网状态、呼叫状态、端口状态等；
◆告警通知：通过邮件、微信等多种方式进行告警；
◆远程运维：远程登录设备的Web界面，完成配置修改、版本升级、日志下载等维护工作；
◆多维度数据分析和统计：记录告警历史、分析告警趋势；
◆灵活而多元的权限管理：限制设备群组管理权限、限制可用功能权限。

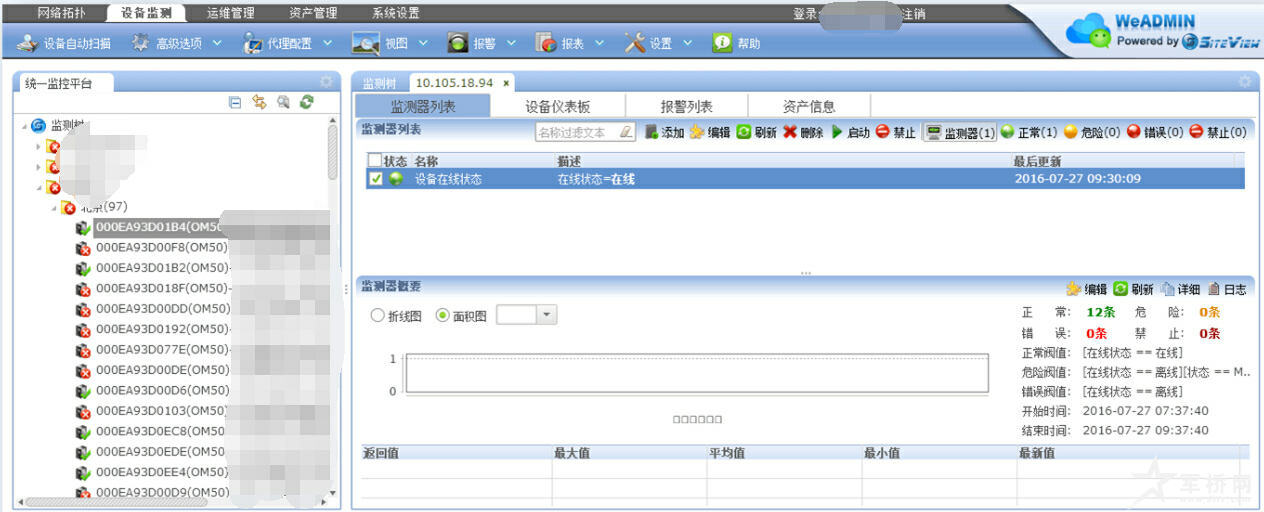

图3 迅时网管系统界面展示
2.高安全性
迅时设备具有卓越的安全性防护机制，既能有效防范来自于外部的账户密码盗取、DoS/DDoS攻击等攻击事件，又能通过加密等手段防止敏感数据（如注册信息和密码等）为内部无关人员获取。
◆防范外部攻击：设备安全登录、访问白名单、安全事件告警、通知和历史日志追溯；
◆防范敏感数据泄露：注册信息、密码等敏感数据加密存储。
3.高可靠性
（1）硬件可靠性
支队配备的HC-IVX200G/HC-ITA120G设备配备双网口保护，确保通话的可靠性。同时，可根据实际需要选配1+1直流/交流电源模块，确保设备电源无中断。
（2）部署可靠性
◆容灾机制：网关配合HC-IVX时，提供主备SIP服务器注册切换和负载均衡功能，即可以添加一台或多台备选的SIP服务器。当主SIP服务器故障时，立即切换到备选的SIP服务器，由该SIP服务器接管服务；
◆FXO端口逃生机制：对于带FXS/FXO混合端口的HC-IVX设备，支持断网/断电逃生功能，在网络故障、SIP平台故障、SIP平台回绝、PSTN落地线路不稳定等因素导致SIP外线无法正常工作时，快速将外呼自动切换至传统电话网络（PSTN）上，从而保证电话的正常呼入/呼出。
四、割接方案
1.总队
项目一期遵循控制风险、平滑过度的原则，总队原有SOPHO iS3000部署架构不变，HC-IVX200G与iS3000共存。两套系统采用在HC-IVX200G前部署一台HC-ITA100G，通过两条E1接口连接到iS3000实现与原有语音网的组网。部署架构见下图：

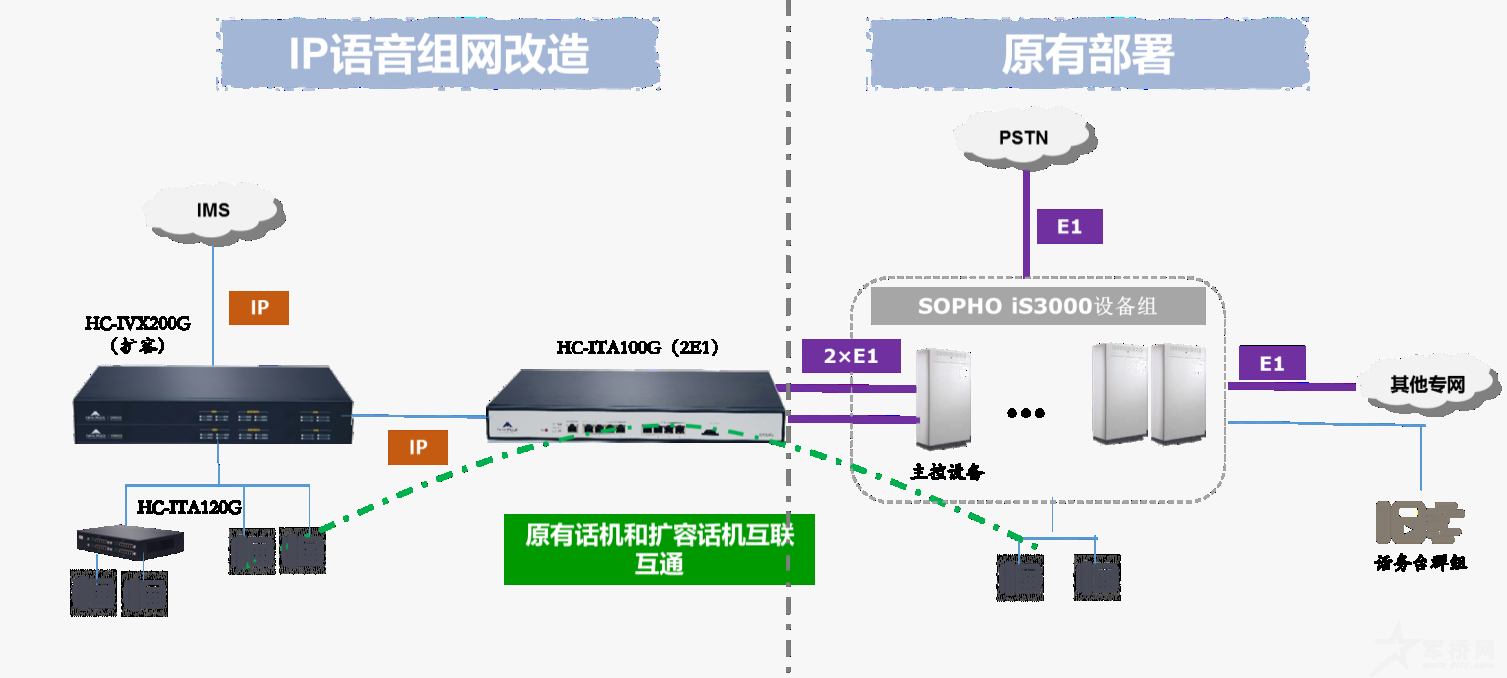

图4 总队割接方案
◆在总队主控iS3000主控设备上选取两个空闲的E1接口；
◆部署一台HC-ITA100G-2E1设备，将两个E1口连接至主控iS3000的空闲E1接口；
◆HC-ITA100G通过总队内部IP网络与HC-IVX200G对接，实现与iS3000的组网；
◆扩容分机可直接接入到HC-IVX200G的模拟端口或下挂的IAD设备上；
◆总队现有办公分机可分批分阶段逐步切换至HC-IVX200G；
◆通过以上部署，IP语音网改造后的分机可实现与现有语音网的互联互通。
2.支队及中队
项目一期遵循循序渐进、逐步替换的原则，确定焦作支队为首个IP语音网改造试点。焦作支队目前部署一台SOPHO iS3000，下辖11个中队，每个中队通过2M专线与支队组网，并部署一台8口终端设备，作为支队iS3000分机用户的延伸。
IP语音网改造后，会在支队部署两台台OM200G，通过数字中继网关HC-ITA100G与原有的iS3000进行对接扩容。部署架构见下图：

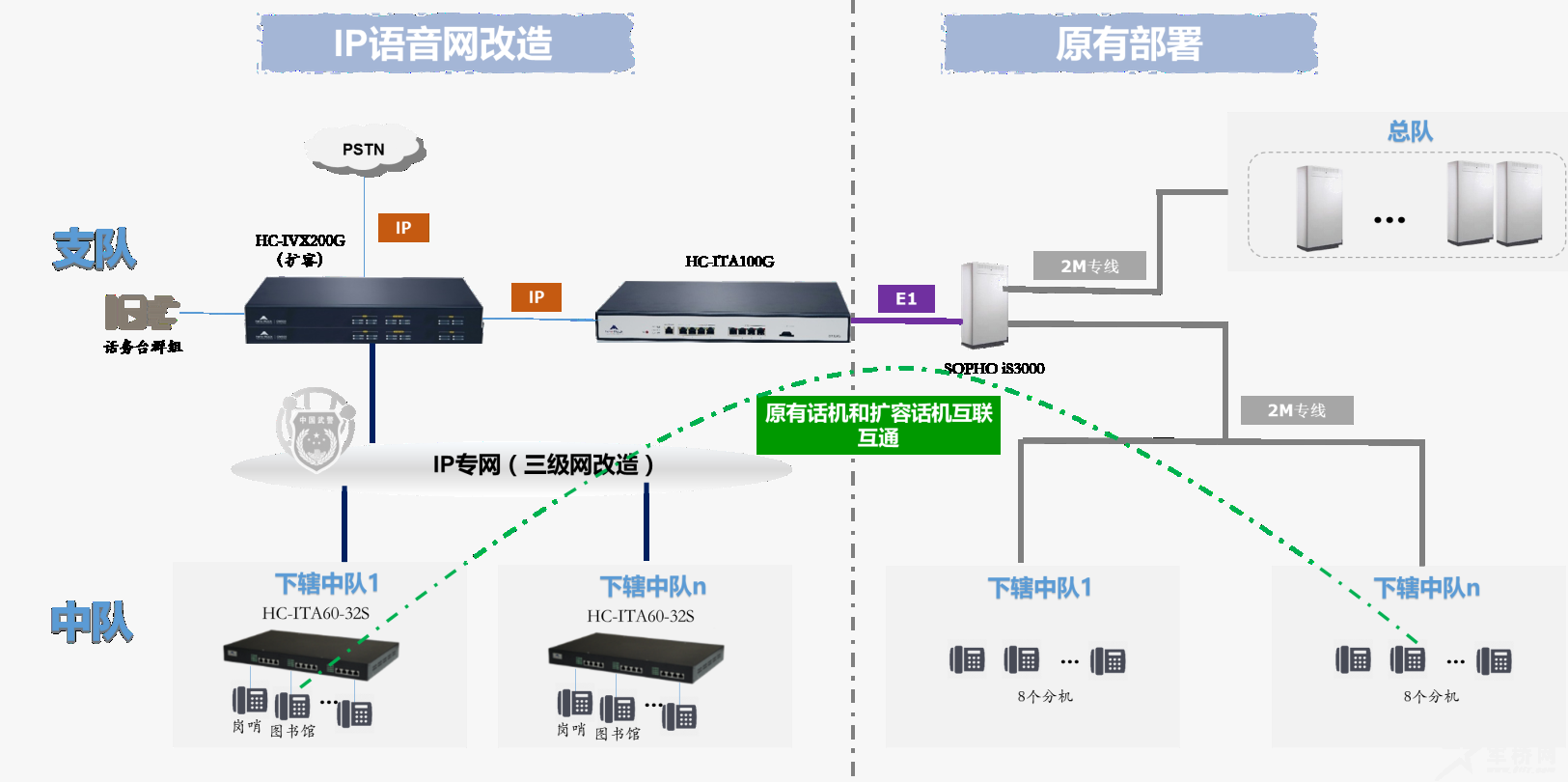

图5 支队割接方案
◆在支队的iS3000设备上选取一个空闲的E1接口；
◆部署一台HC-ITA100G-1E1设备，将E1口与iS3000的空闲E1接口相连；
◆HC-ITA100G通过支队内部IP网络与HC-IVX200G对接，实现与iS3000的组网；
◆支队下辖中队均部署一台HC-ITA60-32S设备作为扩容设备，通过武警专网注册支队的HC-IVX200G；
◆支队原有的PSTN外线接入到HC-IVX200G，并部署配套的话务台软件；
◆支队及中队原有办公分机可视情况保留或切换到HC-IVX200G/ HC-ITA60设备上。
◆通过以上部署，IP语音网改造后的分机可实现与现有语音网的互联互通。
