亿联高清视频会议系统解决方案
作者:亿联网络 2019-11-11 当前位置:方案 > 大屏显控 >

一、系统概述

当今时代,社会经济等各方面的快速发展,对政府工作效率和社会服务能力提出了越来越高的要求,中央政府要求各级政府充分利用现代电子信息技术加强政务信息化建设,促进政府行政效率和行政能力的提升。政务信息化是-一个庞大的系统,视频会议系统,由于其在提高政府行政沟通效率,降低沟通成本方面具有独特的优势,从而成为政府政务信息化建设的-项重要内容。

丰台区司法局经常会面对紧急事件,需要召开各级部门之间的即时会议,传达上级指示,落实贯彻各种精神。通过视频会议系统远程出席会议对比亲临现场参加会议不仅节约了时间,也节省了物资开销,且大大提高了工作效率。

二、系统规划

2.1系统规划原则

根据本项目的要求和我们的理解,并结合我方在视频会议行业的多年经验,本方案设计遵循技术先进、功能齐全、稳定可靠、简单易用的原则,并综合考虑施工、维护及操作因素,并将为今后的发展、扩容等因素留有扩充的余地。因此,我方对视频会议系统的选型遵循以下原则:

2.1.1先进性和易用性原则

在方案设计选型上充分考虑技术先进性,选择具有业界领先水平的产品构建系统。保证系统高性能的音视频质量并保证在一定的时期内具有领先行性和可用性。视频方面采用基于H.264 High Profile高效编码技术,最高1080p@30fps分辨率的系统;整个系统的设计具有前瞻性,确保系统在今后相当长的时间内技术不会落伍。支持H.323和SIP双协议工作。

为保证系统的功能的发挥,该系统应当是一个便于应用的系统。因此,无论是在设备的管理、配置,还是在视频会议的组织召开和调度上;无论是在专业的人员的运维,还是非专业人员的使用上,均具有灵活易用的手段。例如:全系统的协议自动协商,免除复杂的配置;会议中支持中文标识、中文提示等中文服务,且全系统设备均能提供基本应用的友好界面。视频会议的召开可以是无人值守的自主会议,还可以是个人自行发起随意召集控制的会议。系统在面向各管理层次使用时,其功能配置以能给用户提供舒适、安全、方便、快捷为准则,操作简便易学。

先进性决定了性能和效果,易用性决定了这些性能和效果的发挥。两者相得益彰。

2.1.2经济性和成熟性原则

充分考虑用户实际需要和视频通讯技术、信息技术的发展趋势,根据现场环境设计、选用符合实际情况和用户要求的系统配置方案;保证整个系统有一个协调一致的整体指标和性能。选择成熟,稳定的具有先进技术的产品通过严密、有机的组合,保证系统高性价比和经济性。

2.1.3安全性和可靠性原则

本方案的高清视频会议系统设备是采用自主研发生产的视讯产品,具备自主知识产权。系统本身采用多种加密方式,有效抵制网络病毒和黑客等的攻击,具备严格的授权和认证机制,并通过权威机构的安全认证。

2.1.4可扩展性和兼容性原则

本次系统设计充分考虑今后网络和业务的发展,留有充分的扩充余地,能够方便地实现视频系统的扩展与升级,适应未来视讯应用的需要,最大程度的保护用户的投资。

标准化的系统才有更好的兼容性,才有更强的生命力。本系统采用和遵循的国内、国际通用最新标准,以现有成熟产品为对象设计,并考虑整体信息通信环境的现状和技术的发展趋势。使系统具有开放的技术特性。严格按照ITU 的网络通讯协议、音频编码协议、视频编码协议等,同时充分兼容用户现有视频会议设备,从而充分发挥投资效益。

远程高清视频会议系统项目的总体设计原则是:

建设一个技术先进、稳定可靠、可管可用、性能优秀、效果出众、灵活扩展、标准开放的视频网络,并且能够综合考虑到系统的中长期发展计划,在网络结构、网络应用、网络管理、系统性能等各个方面适应未来发展,最大程度地保护用户的投资,将该视频议系统建成一个面对面会议等应用的典范。

2.2系统组网图

2.2.1组网情况

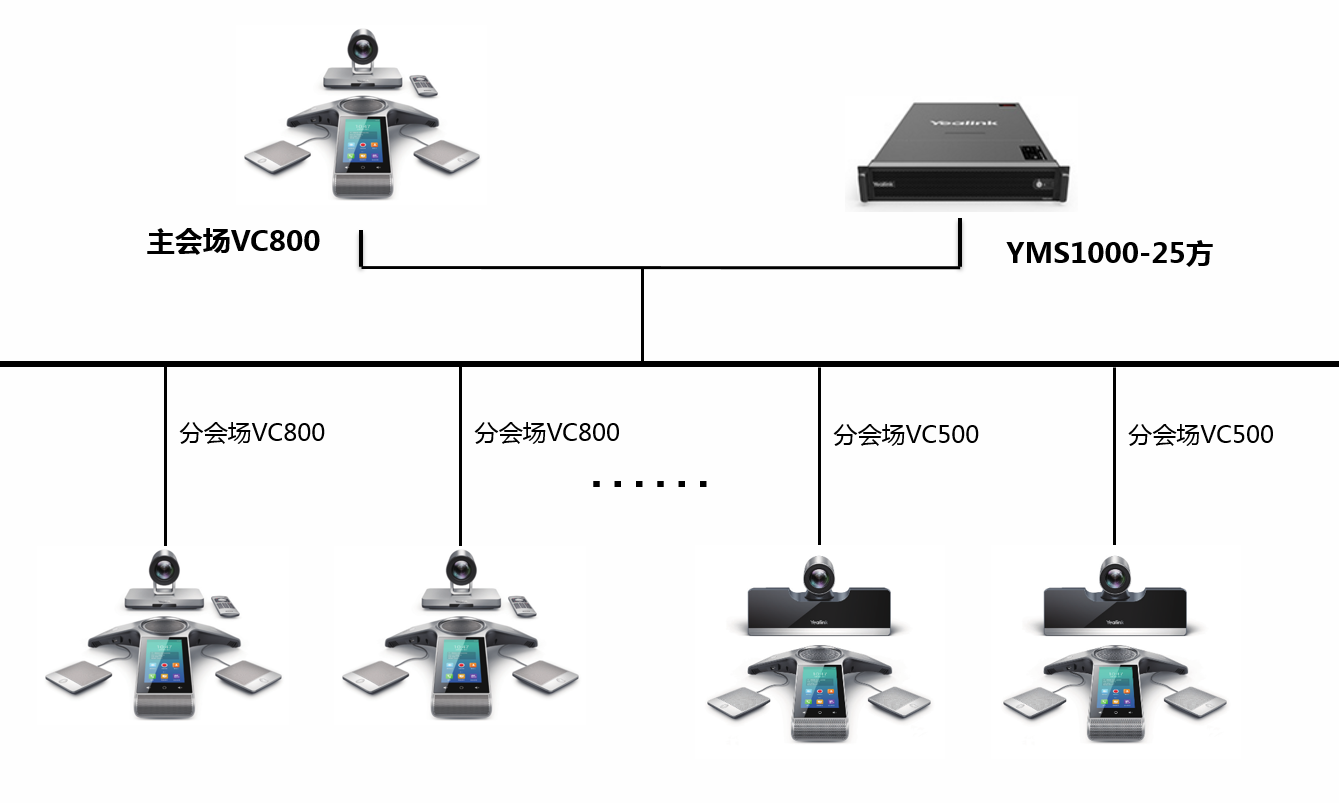

总公司和多地分公司组网拓扑如下图所示

高清视频会议系统组网拓扑图

如上图所示:根据需求在本地YMS上开通25个点并发视频会议的服务,批量新增用户,设置用户权限等操作。

主会场部署亿联高清视频终端VC800,分会场也部署高清视频终端VC800。企业内员工均可以登录员工账号发起会议邀请及会议控制。出差员工也可以通过手机、电脑软件客户端加入会议,享受随时随地参会的高清视频会议体验。

亿联全系列产品支持业界标准的SIP、H.323协议,良好的兼容性、灵活的对接方式确保此系统未来与上级视频会议系统的无缝对接,切实保护用户投资。

视频会议系统建设应有前瞻性,不能局限于满足现状,系统需要具备升级与扩展能力。本项目建设一个高度集成、面来未来的新型信息化平台,在核心平台的支撑下,各个子系统都可以互联互通、协同工作,实现系统全方位灵活组合的功能应用。

2.2.2网络带宽

此次亿联远程高清视频会议系统实现1080P@30fps全高清视频效果,为了达到完美的高清效果,建议每路通话规划此次网络预留1.7Mbps以上的带宽。

系统核心平台设备所在网络的带宽要求为所有节点带宽的总和。

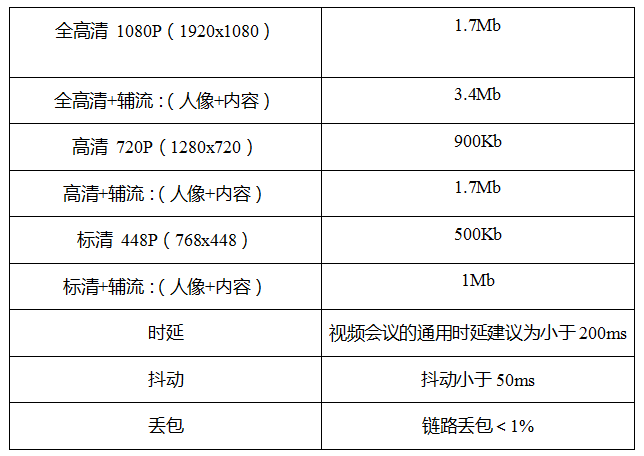

Yealink视频会议系统带宽需求:

视频分辨率 推荐带宽需求

三、系统优势

整体视频会议系统全线产品支持SIP协议,核心平台电信级结构,最大可能的保障视频会议应用系统稳定性、可靠性、安全性。

系统平台采用时下最先进的系统架构,具有极好的扩展性能;功能丰富,支持全编全解,支持多分组会议及大容量会议,支持会议预约与即时会议;且易用易部署,稳定可靠安全,适用于企业用户及专网行业用户。

3.1高清视频会议系统优势

本方案提供的高清视频会议系统,具有以下的优势点:

3.1.1先进

(1)优质的视频编码效率设计

从节省带宽、抗网络丢包等方面考虑,本次建设的整个系统满足:支持ITU国际标准中目前最优的H.264 High Profile编解码协议,能够在1.7Mbps带宽下实现1080P@30fps视频效果,可支持双流图像。支持抗丢包QoS保障机制,支持丢包恢复技术,保证在30%丢包的情况下视频会议不花屏,声音清晰可理解。

(2)先进架构

10合1的一体式服务器架构。包含:MCU、注册服务器、穿透服务器、会议管理服务器、设备管理服务器、企业地址服务器、SIP中继服务器、内置GK和H.460服务器、WebRTC服务器、SFB/Lync网关等。只需要1个许可,就包括所有功能,无需其它额外费用。

(3)强大的MCU

本方案提供的视频会议服务器平台具有强大的MCU处理能力,平台支持:

• 全编全解,对SIP/H.323双协议和H.239和BFCP双协议更好的支持,具有对每一路接入终端的媒体全适配处理能力,确保每个接入的终端均可以任意不同的协议、带宽、分辨率、帧率参加同一组会议,每个终端均可有独立不同的多画面,会议中任何一个参会终端出现丢包、抖动时仅影响该会场,不会影响整个会议;

• 多分钟会议,可在同一时间可以开启多分组会议,服务器性能决定着分组的数量;

• 多画面布局,支持多种模式:等分模式、1+N模式、2+N模式、选定发言者模式,最大可支持49等分画面显示;

• 语音激励和视频轮询,支持自动切换视图,可配置切换频率和画面数量,支持智能切换并标识出发言方;

• 灵活扩容,按需购买License,P2P通话不占用视频端口。

(4)超大容量会议

支持1500方广播视频和RTMP直播会议。直播方面集成阿里云直播平台,最高支持10万观众量级,支持让外部客户,可以通过网页加入会议。采用最新的webRTC技术,预约成功后即推送链接地址,用户点击即可入会,不用登录账号,也不用下载应用程序。也支持通过微信看直播,扫码看直播,并可一键分享转发。

3.1.2易用

(1)优质的用户应用/体验设计

视频会议服务器支持WEB/OUTLOOK等多种会议预约方式,支持P2P/预约/Ad-Hoc/培训等多种会议模式,与亿联终端完美集成,一键入会。管理平台可对所有终端进行远程管理。

终端的每个应用都在追求优质的用户体验,独家支持拨号智能匹配,通话中可以根据自己的需求任意调整画面布局。终端VC800和VC500在双屏显示功能下,可将关注的任意方独立到第二屏全屏显示,提供用户更舒服的视觉效果。另外可随时进行视频的录制、截图,实现会议内容便捷记录。

(2)全面的企业管理功能

支持WEB端全中文管理界面;支持企业人员、会议室、虚拟会议室管理;支持手动配置或自动获取日期时间,支持夏令时支持订单开通服务;支持邮件通知机制,系统自动发送通知邮件到个人;支持常用会议参数配置;支持终端设备自动升级固件,支持远程导出终端日志。

(3)一体机部署

系统平台的服务器,是多合一服务器,单台YMS服务器即可提供多台服务器功能,安装部署简易、建设成本低、维护方便。

(4)便捷的操作和控制设计

支持现场对终端、摄像机等设备的控制一般采用遥控器方式,考虑到一些最常用的功能,如呼叫发起、挂断、静音、音量调节、发送双流等,本次配备的视频会议终端可以通过可触摸控制器进行控制操作,增强操作的便捷性。

3.1.3安全可靠

(1)先进的穿透功能

采用微软、google最新采用的ICE组合穿透技术,保障会议音视频穿透可靠性,远程维护方面已支持远程升级和导出log降低系统运维成本。

(2)服务器安全

支持TLS/SRTP/HTTPS多种加密技术保障会议信息安全。产品架构层使用模块化设计和看门狗机制,从架构上保证服务器安全;传输层方面,信令采用TLS的加密方式,保证信令传输的安全,采用128为的AES音视频加密,保证穿透和会议的安全。核心设备视频会议服务器采用专业多媒体处理芯片,适用于不同用户数量的大型项目,是电信运营商、大型企事业单位、政府机构的最佳选择。7*24小时高稳定性,支持断线重连,支持电源冗余。

VC800全高清视频会议系统、VC500全高清视频会议系统、T49G视频会议桌面话机均采用嵌入式硬件构架,防止病毒和恶意攻击,支持7x24小时下连续工作。

3.1.4开放兼容

(1)兼容第三方设备

内置GK和H.460服务器,广泛兼容第三方设备,满足扩容项目需求。支持第三方设备使用标准H.323协议注册,稳定性相比SIP注册更优。能够兼容仅支持H.323注册的老旧设,对一些扩容项目能够更好的融合使用,保证旧机器依然能够正常使用。GK作为信令和媒体代理中间件,无需私网终端IP地址静态NAT映射到公网,可大大减少对公网IP地址和防火墙端口开放等数量资源需求。第三方终端可通过LDAP的功能实现联系人同步的功能,实现同内部账号的互拨。

(2)软硬件自定义

硬件服务器支持白牌OEM,包括外观、开机动画等。软件系统支持自定义邮件签名、SIP中继IVR自定义和RTMP主办方Logo自定义等。

3.2终端优势

(1)高品质、高性价比的智能终端

终端720p、1080P高清视频输出,超高清保真音质输出;可带来最高品质的音频、视频和内容效果,而且可以根据网络拥塞状况自动调整。具备多种接口,简化会议室安装;具备人性化的用户界面;兼容更丰富的宽屏分辨率。

集成视频录制与回放功能 (U盘),普通8G U盘可录8个小时。无需额外添置录播系统。

(2)全新会议电话机

内置三麦矩阵,支持长达6米的360°优质拾音距离,可支持30%抗丢包,搭配两个有线扩展麦克风及扬声器,结合Opus音频算法,智能消噪技术,为用户打造一个极致的声音体验。

(3)高品质的视频编码技术

1080P@60fps分辨率的视频和内容协作,提供逼真效果,提高视频使用率。H.265/HEVC是当今最前沿的硬件处理平台和算法,高达50%以上的宽带节省。1080P高清视频图像,以及多种音频技术实现唇音, 同步的高保真语音的传输,让您身临其境,如同面对面开会一般。

四、技术配置清单

4.1视频会议服务器YMS介绍

亿联YMS1000是一款多功能的高清视频会议服务器。集成MCU、注册服务器、穿透服务器、会议管理服务器、设备管理服务器和企业地址簿服务器于一体。 YMS1000支持1080P30全编全解,支持多个分组会议及大容量会议;支持多种会议模式,并与亿联会议终端深度集成,实现一键入会。其身材小、能量大,为企业提升会议效率,节省资金与人力成本,适用于中大型企业或行业用户。

其中YMS1000,单机最高可支持20路1080P或40路720P。YMS2000,单机最高可支持40路1080P或80路720P。

4.2终端介绍

4.2.1总公司会议室:高清硬件终端 VC800

V800图例

VC800是亿联推出的全新一代视频会议终端旗舰级产品,定位于中大型会议室。

(1)业界最强的内置MCU

可支持24方高清视频会议,并可同时支持两个分组会议(两个虚拟会议室);支持语音激励及本地会议控制功能,使得会议有序进行。

(2)极致的视听体验

12倍光学变焦的新一代摄像机支持1080P/60帧视频通话效果,大大提升了视频会议的流畅性,使得细节呈现更加生动。配有全新会议电话机,内置三麦矩阵,支持长达6米的360°优质拾音距离,搭配两个有线扩展麦克风以及哈曼卡顿扬声器,结合Opus音频算法,为用户打造一个极致的声音体验。

(3)超强网络适应性,适配企业跨公网应用

支持H.265/HEVC视频编码,最低512kbps就能实现1080P视频通话,比H.264节约了50%的带宽;采用亿联最新的抗丢包技术,能够抵抗高达30%的视频丢包,不花屏。支持MCU模式下的按需获取机制,可节约分会场50%的上行带宽。

(4)精简化的安装部署

摄像机与主机二合一,并且只要一根标准网线就能连接电视区域与会议桌,大大降低了工程安装的难度。采用双高清输入接口 (HDMI & Mini-DP),匹配市面上主流的电脑。新的会议电话还配有一个5寸的触控屏,使得入会及会议控制变得更加简单直观,且不影响会议进程。

(5)开放互联—,与主流云平台深度集成

与亿联视频会议服务器深度集成,可一键创建即时会议或一键加入预约会议;支持亿联云管理服务平台,实现快速的部署;支持H.323/SIP双协议;支持RS-232/HTTP API及VISCA/PELCO云台控制协议,兼容主流的中控及视像跟踪系统。

4.2.2分公司会议室:一体式高清硬件终端VC500

VC500 图例

VC500是亿联推出的全新一代的视频会议终端产品,定位于中小型会议室。

(1)全新的极致视听体验

配置全新的5倍光学变焦PTZ摄像机,支持1080P60帧通话,大幅提升图像清晰度、色彩还原度、光线适应性,提升视频会议的流畅性,使得细节呈现更加生动。 83°无畸变大视角,5倍高清光学变焦,使会场人物尽收眼底。高配版(VC500-Phone)配有全新的高清触控会议电话,内置3个麦克风阵列,支持长达6米的360°优质拾音距离;结合哈曼卡顿喇叭、智能消噪技术以及Opus音频算法,为用户打造全新的极致视听体验。标配版(VC500-无线麦)配备全新的无线麦克风,可轻松突破线缆的距离限制,实现自由通话。

(2)精简安装,简易操作

VC500采用会议主机与云台摄像机一体化的设计,标配多功能挂架,可零缝隙贴合于1~77mm厚度电视机上。 只需要一根超五类标准网线即可连接电视区与会议桌,简化安装部署难度,现有普通会议室无需改造即可升级为视频会议室。 采用双高清输入接口(HDMI & Mini-DP),匹配市面上主流的电脑。 高配版配备的全新会议电话配有5寸高清触摸屏,入会及会控更为简单直观。 采用全新UI设计,零学习成本易上手。

(3)更强的网络适应性,更少的带宽占用

支持最先进的H.265/HEVC视频编码,最低512kbps就能实现1080P视频通话,同等质量的视频效果相比H.264节约了50%的带宽;采用亿联最新的抗丢包技术,能够抵抗高达30%的网络丢包,不花屏。

(4)开放互联—,与主流云平台深度集成

与亿联视频会议服务器深度集成,可一键创建即时会议或一键加入预约会议;支持亿联云管理服务平台,实现快速的部署;支持H.323/SIP双协议;支持RS-232/HTTP API及VISCA/PELCO云台控制协议,兼容主流的中控及视像跟踪系统。

五、系统应用场景

亿联YMS是集MCU(多点控制单元)、注册、穿透、会议管理、会议控制、设备管理等服务模块于一体的大集成全高清视频会议服务器。 YMS采用时下最先进的系统架构,具有极好的扩展性能;功能丰富,支持全编全解,支持多分组会议及大容量会议,支持会议预约与Ad-Hoc即时会议;且易用易部署,稳定可靠安全,适用于企业用户及专网行业用户。终端具有360度全向麦克风拾音,超高清保真音质和多种专业声音处理技术,给用户卓越的音质体验。支持双HDMI视频输出,可充分利用现有显示设备资源,避免资源浪费。

亿联视频会议系统可以满足各行各业对视频会议系统的各类需求:

• 常规视频会议应用(集团企业会议、跨国视频会议、商务谈判会议、企业日常会议、移动会议、远程招聘等);

(1)分组会议

在实际的会议应用中,不同的业务和职能运作部门,在MCU资源允许的情况下,可以召开自己的专业会议。可以多组会议同时召开。而且各个会议还可以支持双流、分屏、混速等全面能力。

这种会议需要MCU和各地的终端配合完成。这种会议参与会场较多,参会人数也较多,比如:行政办公会,项目研讨会,案例分析会,领导决策会,政策学习会等。且不同部门会议参与人员不同,可以采用多组会议同时进行召开,互不干扰,独立进行。

(2)领导专属会议

会议可采用MCU的会议控制台来实现召集、管理与控制,各分会场仅需对终端进行操作即可召集会议,无需中心管理员干预。通过交流会议的召开,可以加强各部门的合作沟通,提高业务能力。

在召开自助式会议的时候,各个部门可以根据不同的虚拟会议室的号码召开单独的会议,各会议间互不干扰。

通过本系统可以灵活的创建公司各个领导专属的内部例会,可以通过MCU提前进行专属设置,并且预约日例会、周例会和月例会。可以让每个领导都有自己的一个专属会议室,每个部门都具备自己内部讨论会议室。

• 远程培训应用(企业内部培训、各类考试培训、课外辅导培训、专业技能培训、金融工具培训等);

当前,越来越注重思想意识的提高和业务技能的培训,培训交流类的会议也越来越频繁和重要。但是,以往由于地理和时间上的限制,加上组织工作的难度很大,使得实际参与的人数非常有限,大部分人员因地理或工作性质的限制,无法完成交流和培训。而且传统面对面的集中式学习因为受到时间和费用的限制,而无法做到反复的灌输和培训,学习效果往往也不尽如人意。

我们可以随时随地的进行大规模、反复的学习和交流。参与者足不出户,借助视频终端即可完成各种业务培训交流、文件精神的学习。如此一来,不仅工作效率得到了极大的提升,而且在反复的学习和交流中,可以加深参与者对于业务内容和文件精神的理解。

视频系统中的全高清视频终端通过BFCP双流技术,可采用HD1080P 30帧/秒来传送人物(People)及HD1080P 30帧/秒传送内容(Content)。这样可以有效解决今后进行远程培训等多种数据需求,实现视音频、数据混合的多媒体会议要求。

通过高清双流技术,可实现数据内容和人物图像两路视频流的同步传送,远端分会场可以通过模拟双显技术在同一个屏幕上同时展示远端图像、本地图像和内容,或者通过双屏来分别显示会场画面和共享内容,达到远程交互的更好的境界。使得会议的交流更加方便,更加有效。

• 远程监控应用(生产过程把控、应急调度指挥、安全监管等);

• 协同办公应用(OA、即时通讯、企业原有办公系统的无缝对接融合)。

六、常规系统应用

视频会议系统建设旨在通过远程视频技术实现快速沟通、快速领导决策,能够提高办公效率,该系统可为传达领导管理,布置工作计划,开展年度季度会议等重大及日常工作任务提供高效、便捷的会议组织方式,能够大大提高工作效率,减少会议开支,获得良好的社会及经济效益。

6.1普通用户功能

6.1.1预约会议

6.1.2极致数据共享

6.1.3推送日程一键入会

6.1.4即时会议AD-HOC

6.1.5自定义呼叫

6.2管理员功能

6.2.1系统管理

6.2.2账号管理

6.2.3会议室、虚拟会议室管理

6.2.4会议统计
