华盾手机探测门HD-III型 防疫保密两不误
作者:华盾 2020-03-24 当前位置:方案 > 智慧军营 >

随着智能手机的不断普及,智能手机的利弊性也逐渐暴露,官兵在享受信息技术“红利”同时,也面临着诸多失泄密隐患。近些年,由手机等电子产品造成的泄密事件屡见不鲜,如红头文件在手机“云端”备份后被盗,涉密文件翻拍后通过社交软件转发,在重点管控区域拍照等等,致使一些核心保密单位对电子产的使用进行了严格的控制。部队作为国家的军事单位,其安全性、保密性可以说是不容质疑的。部队对手机的使用也进行了严格的管控。实施了很多技术手段,也出台了相应的管理制度来防范由电子产品造成的泄密事件的发生,因为一旦产生泄密事件后,不仅个人难辞其咎,还可能损害国防利益,更严重的话还会影响军队建设大局。

华盾旗下的HD-III型非接触式测温手机探测门设置四种程序应用模式,每种模式灵敏度100级调节。分别有这几种模式手机探测模式,违禁品测模式,“测温+手机+违禁品探测”模式,全金属探测模式。可以满足不同的模式满足客户在不用场景下的应用。

应用场景:

本套设备系统主要是利用涡流检测以及电磁感应原理,集成微弱信号检测技术、精密滤波技术、数字信号处理技术实现辨别金属物品的电磁身份特征,判断被检测人员所携带违禁品,可有效的排除手表、皮带扣、钥匙、香烟、打火机等日常随身携带物品的干扰准确分辨出违禁品。适用于军队、军工企业、公安、政府单位、戒毒所、研发中心、监狱、看守所、考试中心等行业。



某部队大数据中心

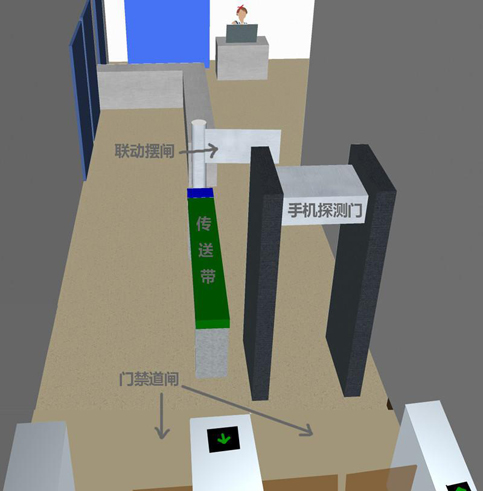

方案拓扑图:



设备系统组成

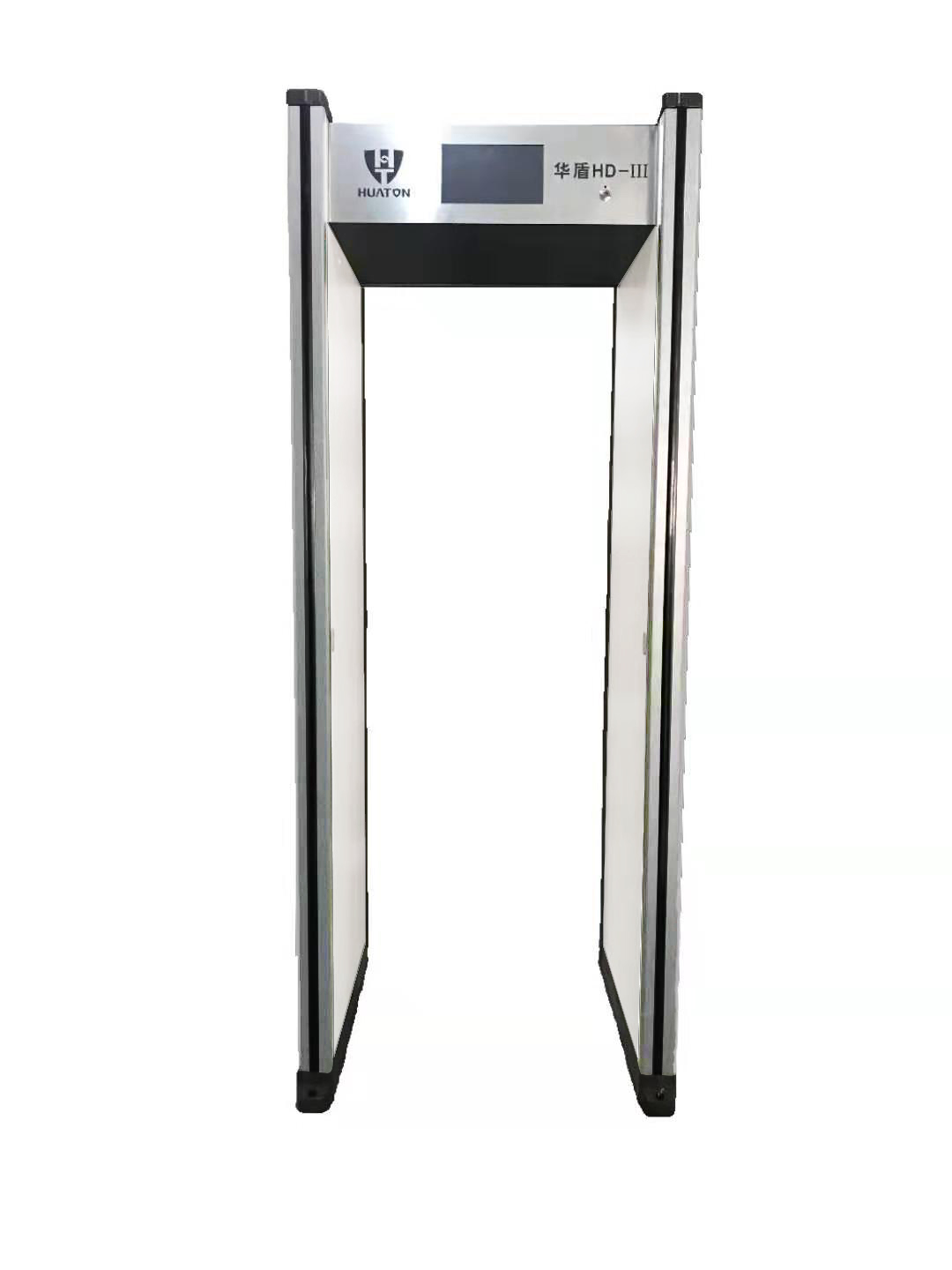

1.手机探测门(带10寸液晶触摸屏):

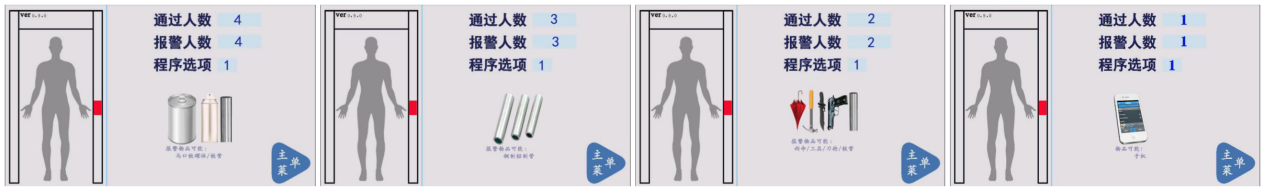

2.液晶触摸屏显示:通过人数、报警人数、程序选项、人体报警区位、报警物品分类显示以及主菜单内的数据调试功能,如下图所示。



3.热成像测温传感器:



红外技术或热成像技术,对通过人员的体温实时进行测量,并将探测到的温度显示出来,本设备体温测量精度为±0.5℃,当通过人员体温异常(可以自行设定异常体温,例如设定为37.5℃或38℃),设备即刻声光报警。

4.智能传送带(选配):

智能传送带功能特点:1、智能启停;2、传送速度可调;3、针对允许带入的白名单物品(对讲机、执法记录仪、警用装备等),可从智能传送带通过,被测人员通过手机检测门后即可取回。

5.智能一体式显示终端(选配):

可显示报警区位、报警人数、通过人数、报警物品分类显示、摄像头报警抓拍图像显示和查询等。

6.人行通道闸机(选配):

可与手机探测门联动,手机探测门不报警,人员正常通过闸机,手机探测门报警,人员通不过闸机。

手机探测门功能特点:

1.准确分辨出是否携带待机、关机,开机、移除电池、移除SIM卡等任何状态下手机,并且报警物品分类显示;

2.产品还可以探测到管制刀具、管制枪支、金属罐体、金属管体等违禁物品,并且分类显示报警物品的种类以及材质信息;

3.采用热成像技术,对通过安检门的人员进行温度监测,测试距离是0.05到0.3米,测试高度不低于1.5米,通过壁装、吊装、柱装的热成像传感器,进行实时进行测量,当通过人员体温异常时,即刻声光报警;

4.手机用铜箔包裹5层也可报警,手机电池放在口袋也能报警;

5.检出准确率达到98%,检测时间最快0.5秒。

检测范围(模式可选):

模式一:测温+手机探测模式(手机、移动硬盘、笔记本电脑、数码相机、摄像机等涉密电子产品)

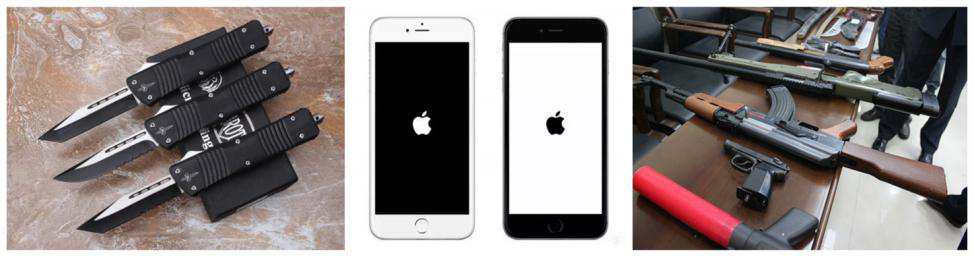

模式二:测温+手机+违禁品探测模式(手机探测模式+刀枪等违禁品)

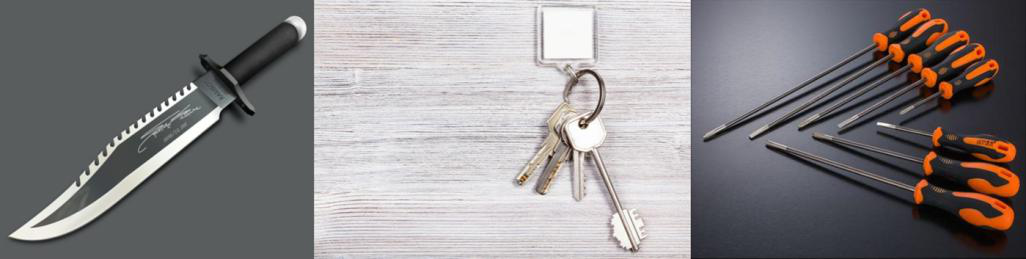

模式三:测温+全金属探测模式(小刀、钥匙串、螺丝刀等金属物品),有金属物品就会报警。



手机探测门设备参数要求:

1、探测单元与模拟板卡组成信号整理滤波单元,实现对特定的微弱模拟信号的采集及选频放大。

2、检测技术利用电磁感应原理及涡流效应,并采用数字信号处理技术。

3、信号采样处理模块(采集卡)采用“浮点运算微处理器+FPGA现场可编程门阵列”结构,微处理器主频>100MHz,Flash>256KB;FPGA现场可编程门阵列配合采样芯片进行双通道信号采样,采样速率>20MHz。配合对应的嵌入式软件实现采样处理功能。

4、要求探测单元组成通过式探测系统,具有抗干扰能力,可适应大金属干扰的安装场地。例如:通讯设备探测器可以并排安装使用,间距不大于50cm。

5、探测门需具备手机探测模式及手机探测+违禁品等两种工作模式。

6、手机探测模式:可实现排除被检测人员身上的手表、硬币、眼镜、磁铁、皮带扣、钥匙等随身携带的物品,探测设备安装在甲方指定通道位置,用于检测进入人员,可探测人体是否携带处于开机或者关机状态(含移除电池、移除SIM卡)的手机、笔记本、iPad、相机等电子产品并进行位置声光报警;手机用铜箔包裹5层也可报警;手机电池放在口袋也能报警。

7、手机探测+违禁品模式:可实现排除被检测人员身上的手表、硬币、眼镜、磁铁、皮带扣、钥匙等随身携带的物品,但对人体携带的手机等电子产品、管制枪支、管制类砍刀、弹簧刀等危险违禁品进行探测,并进行位置声光报警。

8、要求探测系统控制模块可排除磁铁及磁性皮带扣干扰,即可测得藏匿皮带下的手机。

9、对人体头顶区域不存在盲区,四位以上不同身高的测试人(各自身高相差4cm以上)智能手机藏于头顶帽子里面检测准确率均要达到90%以上。

10、智能手机隐藏在大腿内侧通过门体须报警。

11、对一定人为干扰进行报警提示,对测试人以极慢的速度(时间可根据用户要求设定,例如6秒),通过通讯设备探测系统时依然报警。

12、系统应能通过液晶显示屏图片加文字显示被检测到的违禁品的材质信息和形状信息。例如,当违规携带手机通过时,应能显示手机的图片,并显示探测物品为手机的字样;当违规携带管制刀枪通过时,应能显示刀枪的图片,并显示探测物品为刀枪的字样。

13、报警方式:检测门面板设有报警灯、报警铃和音量按钮,被检人员携带手机时报警灯点亮,报警铃响,音量按钮可调节报警声音大小。

14、系统能在显示屏上直观通过虚拟人像显示报警物品的具体位置;该系统应能实现远程电脑连接,实现门体及远程值班室电脑双屏报警监控模式(根据用户实际情况安排)。

15、可对携带手机通过的人员实时报警,探测报警时间约1秒,通过效率达每分钟三十人以上。

16、热成像传感器尺寸:105*55*30mm。

17、电磁辐射符合国家安全标准。

18、配备不小于10寸液晶触摸屏,可显示通过人数、报警人数、报警物品区位显示等信息,并且可以通过液晶触摸屏调试设备的参数等功能,并显示被探测违禁品的材质信息和形状信息。

19、可根据用户需求加装报警拍照系统,发现被检测人员携带违禁电子设备,自动启动拍照,时时显示抓拍图像并在后台记录日志审计。

20、系统可根据用户要求增配闸机联动,可实现被检人员携带手机报警直接与闸机联动,一旦发现人员携带手机闸机会处于关闭状态,被检测人员无法通过;反之没有携带手机,被检测人员可安全通过。

21、系统可根据用户需求增配智能传送带,可将对讲机等日常物品放在传送带上,传送带可1-3秒传过去,不放东西传送带自动停止运转。

22、外接电源:220V;频率:50/60HZ;

23、外形尺寸: 约≥2200 mm (高)×850 mm (宽)×800 mm (深)

24、通道尺寸:通道宽度≥700mm。

25、检测门重量:约120公斤。

产品专利:

标签:
测温 手机探测门
