野战式光电一体化综合业务光端机
作者:恒捷通信 2021-03-17 当前位置:方案 > 通信指挥 >

野战光端机是利用光纤做为传输媒介,主要是为野战条件下的网络数据、图像、话音传输提供充足稳定的通信信道,使上级领导机关时刻了解部队动态并能及时、准确的下达命令以指挥部队,确保任务圆满完成,同时还为友邻部队在协同作训、作战任务中通信联络提供了信道的保障。

野战条件下光端机是现代战争中非常重要的通信保障的组成部分,是实现上下级网络数据、图像、话音传输的桥梁。因而要求野战光端机必须具有良好的抗震性和稳定性,机动性强、便于临时开通和撤收,利于应急作战基本特点和要求。恒捷通信通过对军用野战数字光端机机箱、印制电路板、电子元器件的抗振动、冲击能力的分析,进一步提升机箱结构的强度、刚度,进而研发出小型化、实用化的野战光端机。

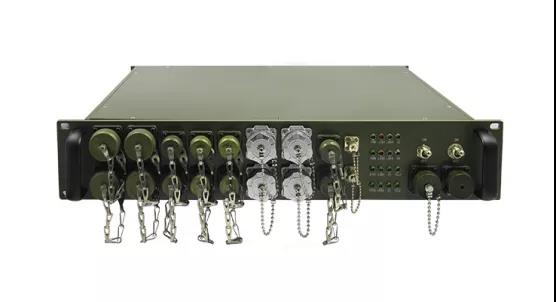

HJ-GAN117野战光端机

综合部队野外作战通信的需求,恒捷通信推出HJ-GAN117系列野战光端机。野战光端机采用国际先进的数码视频光纤传输技术、将视频信号、音频、数据、语音、E1、10/100M以太网复合在光纤上进行高质量传输的高性价比产品;支持任何高分辨率运动、静止图像的高质量传输。其光模块和核心电路均采用标准元器件,稳定性高,所有的光、电接口均符合国际标准,适用于不同的野外作战环境。

HJ-GAN117系列野战光端机专为部队野战通信设计,设备具有光传输单元、PCM复用单元,采用防震机箱设计,提供的业务接口适合部队野战使用,设备可通过光传输通道接入8路单/双向视音频、4路共享线速100M以太网、8路E1、若干路磁石电话及自动电话和4路RS485数据业务。

产品功能

(1)视 频:8路正向或双向;

(2)音 频:8路单向 或 4路双向 (单声道);

(3)电 话:16路FXO/FXS

(4)E1/2M:8路

(5) 数 据:4路单向或双向

(6) 开关量:4路单向或双向

(7)网 络:1~4路10/100M

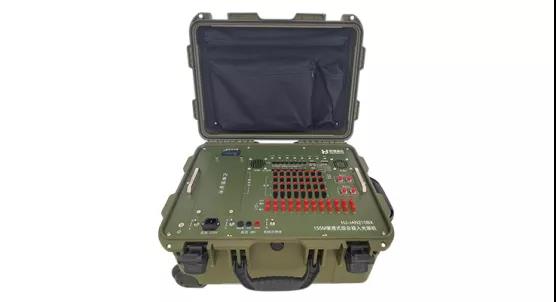

HJ-iAN210BX便携式光电一体化综合接入光端机



HJ-iAN210BX是一款便携式的、基于SDH和PCM技术的光电一体化综合接入光端机。设备传输线路侧可提供2路STM-1 SDH光口,业务侧可10M/100M EOS以太网接口、E1接口、V.24接口、FXO接口、FXS接口和MAG接口。10M/100M EOS以太网业务带宽以2M为步阶,在 2M至100M范围内灵活可设。

HJ-iAN210BX组网方式灵活,可构建点对点、点对两点、链网、环网等多种网络拓扑结构。HJ-iAN210BX的SDH光口可与其他厂家符合相关标准的SDH光口对通使用。FXO、FXS和MAG业务接口信令格式可设,因此可与国内外主流PCM产品混合组网。

产品功能

(1)设备采用便携式机箱,体积小巧、重量轻盈,可拉着走,亦可提着走。

(2)机箱具有防尘和防潮功能,设备整体采用抗震设计,安全可靠。

(3)设备所有接口和指示灯均设于机箱内的主面板上,操作简便。

(4)设备内置两个散热风扇,主面板提供一个进风口和一个出风口,高效散热。

(5)设备传输线路提供2路STM-1等级速率为155M的SDH光口,FC型接口。

(6)设备业务侧可提供12路非平衡式75欧E1业务口,采用微同轴头接口。

(7)设备业务侧可提供32路电话业务口,可选FXO、FXS和MAG,采用RJ11接口或者按压式接线柱。

(8)设备业务侧可提供8路V.24低速率数据业务口,采用RJ45接口。

(9)设备业务侧可提供4路EOS通道和8路10/100M以太网业务口,采用RJ45接口。其中第1~3路EOS通道对应第1~3路10/100M以太网业务口,提供的是高安全的通道隔离以太网;第 4路EOS通道经交换后提供5路(第4~8路)10/100M以太网业务口。

(10)设备支持点对点、点对两点、链型和环型组网,或与其他SDH设备混合组网。

(11)FXS模块和MAG模块均采用独立铃流电路设计,互不干扰、安全性高。

(12)设备电路采用抗浪涌设计和防雷设计,支持电源输入防反接功能。

(13)设备提供完备的告警和状态指示灯,指示包括光口告警、E1告警、电源状态、设备运行状态、网管连接状态、以太网连接状态以及电话链路状态等。

(14)设备提供三种供电方式,包括交流外输入电源、直流外输入电源和内置锂电池,实现供电方式的1+1+1热备份。

(15)当采用交流外输入电源或直流外输入电源为设备供电时,同时也为内置锂电池进行充电。

(16)在没有外输入电源的情况下,内置锂电池可连续为设备供电至少8个小时。

(17)设备提供以太网管理接口,可通过网络管理软件对设备和网络进行管理,网络管理软件主要功能包括配置管理、资源管理、告警管理、性能管理和安全管理五大功能模块。

(18)通过网络管理软件对64K通道、VC12(E1)和光通道进行环回设置。

(19)通过网络管理软件可对提供64K通道和E1通道进行误码测试。

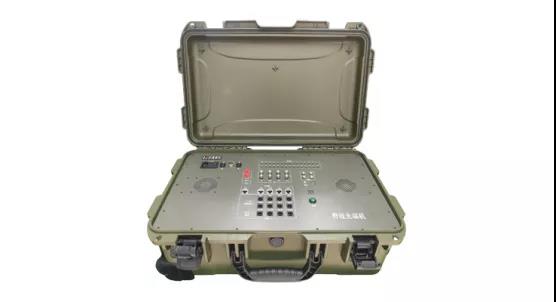

HJ-YJT101应急通信综合接入设备

HJ-YJT101是基于下一代网络(NGN)的应急通信综合接入设备,属于NGN网络接入层的终端设备。该设备主要完成电话语音业务(以及传真业务)、数据和视频业务到IP网络的媒体变换,并提供三种远传接口,可以方便地布放在最接近最终用户的地方,快速、灵活的进行业务布置。采用一体化设计,非常适合应急机动通信对语音、数据、图像等综合业务接入的需求。语音业务可以和Asterisk、OpenSer以及其他的标准SIP Server互操作,支持标准的SIP、H.323协议。

产品功能

(1)输接口:窄带铜线传输,G.SHDSL接口,符合G.991.2标准;E1接口,满足ITU-T G .703建议;宽带传输,FX接口,符合IEEE 802.3相关建议;设备内置64K误码仪,并支持64K业务环回控制;

(2)提供1路双向视频接入,采用H.264编码,提供画中画功能,支持话筒输入;

(3)话音接口支持二线电话(FXS /CHP,或FXO,或2100Hz磁石),提供断电逃生电话;

(4)提供以太网接口(可作为传输接口或网管口);

(5)丰富的告警指示,操作简单,采用以太网口形式监控;

(6)采用WebServer管理设备运行;

(7)支持预定模式:点到点互联无需网管配置(通过拨子设置);

(8)支持底层软件和固件程序在线升级更新或版本回退;

(9)支持+12V直流/AC220V交流双模供电。
