BMC任务关键型应急通信系统
作者:北峰通信 2021-03-31 当前位置:方案 > 通信指挥 >

突发事件的发生是不可预见的,应急救援工作就要求我们时刻准备出动,接到指令后就得立即实施救援,应急通信保障工作也伴随着整个应急行动的不同阶段,充分利用先进的通信装备和器材即时展开并贯穿于整个应急救援工作的全过程。目前行业内的应急通信产品多数不成系统,多以单车载中继、单背负式中继台等形式出现,没有完整的应急行动通信保障流程的理念,没有横向联通纵向贯通的概念。

应急通信的需求要点

1、数字通信技术,充分结合应急通信保障场景,便于快速部署稳定可靠。

2、实现“分级管理、统一指挥”的管理模式,各单位可独立通话,互不影响,应急时可以通过基站联网调度,实现可拆可联、统一指挥调度。

3、通信严格保密,采用专网通信和加密技术。

系统简介

BF-9000 BMC任务关键型应急通信系统专门为军队、武警、公安、应急和政府公共安全部门处置应急突发事件而设计。系统采用网格化大区制灵活组网设计方案,实现全区全网广域覆盖,各级建制单位既可独立成网使业务层层分流,又可互联互通组成一张大网使信息资源和任务交互共享;实现了平战结合、快速部署、迅速建联、互联互通、有效应急、高效指挥。

系统管理平台采用双模制式及高灵敏感应式卫星定位技术,内置GIS地理定位、人员定位、巡查信息管理等丰富功能,便于指挥中心和各级执勤人员间调度指令下发、调用、查询、统计和报表生成等任务。系统可兼容不同频段、各类语音通信及数据接入互联互通,维护方便且设备成本低,适用于各行业数字化管理需求。

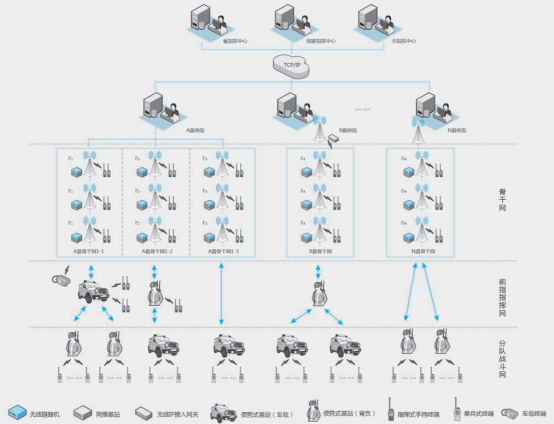

系统拓扑图

北峰通信基于用户实际需求和应用场景,打造出BF-9000BMC任务关键型应急通信系统。系统整体设计思路是结合了超短波通信、MESH无线自组网、4G专网通信、4G公网通信、卫星通信等多种通信方式的各自优势,完美运用现代数字通信技术,并充分结合应急通信保障场景,贴近实战要求,便于快速部署。

系统采用北峰独创的3+3+3应急通信解决方案,即:3层组网(骨干网、前指指挥网、战斗网)、3级指挥(基指、前指、分队)、3种应用(日常勤务、应急作业、跨区支援)。骨干网以固定架设中继基站为主、车载移动中继基站为辅,充分考虑应急部门的建制特点,在满足平战结合要求的同时,突出保障应急处突行动中的指挥通信需求;前指指挥网以独立成网为形式,以各级前指为最小单元,依托前指指挥车车载式移动基站为主,便携式基站为辅,充分考虑前指在应急行动中的“全过程、全要素”通信需求,重点满足前指的运动通信和靠前指挥需求;战斗网以组成独立的局域网为形式,以分队为最小单元,依托便携基站提供中继通信,解决分队对上通信问题为主、分队内部单兵战术通信问题为辅,重点满足整个通信网覆盖到最后一公里的需求。

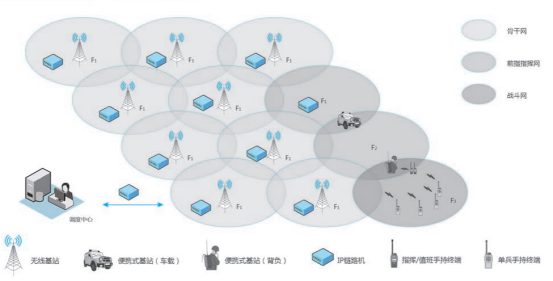

组网方式

系统优势

1、组网灵活,建联迅速

BF-9000系统实现一机两用,既可以单独工作又可以组网工作。指挥网上下级关系清晰,保障本级中继的同时可与上级建联,并可以联通上级与本级指挥网实现越级指挥。

2、保密性强,稳定可靠

BF-9000系统采用动态、静态语音加密技术,从根本上解决信息安全问题。电路设计则采用大规模数字电路,提高稳定通信保障。

3、军用标准,坚固耐用

BF-9000系统的基站全部采用全铸铝机身,严格依照军用标准设计,其基站的散热迅速且抗高低温性能出色,适合于各种外部环境极端恶劣的条件下长时间使用。

4、便于携行,操作简单

根据不同环境下应急通信需求,设备采用便携式设计、结构轻便、操作简便,良好的减震性能够减少车辆行进中冲击对设备的危害,适合车载和背负使用。能够满足现场人员单独作战通信操作,保证应急条件下及时、准确、安全地完成设备的开设、撤收、转移工作。

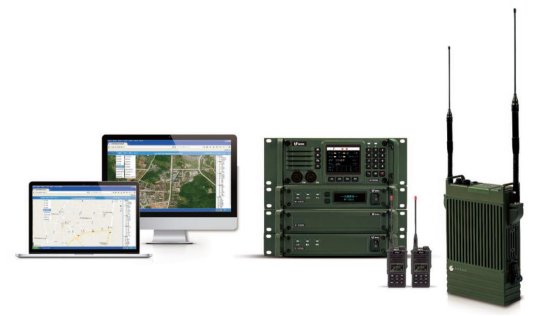

产品组成

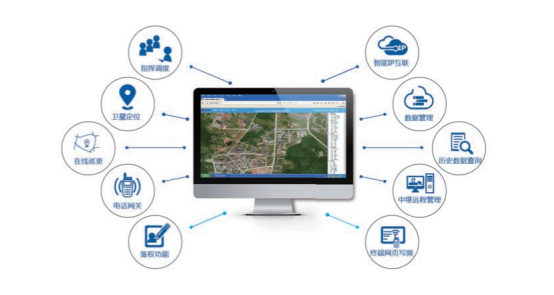

BF-9000系统管理平台

指挥调度;卫星定位;在线巡更;电话网关;鉴权功能数据管理;智能IP互联;多终端一体化管理;便捷智能的设备管理;实时海量历史数据查询。

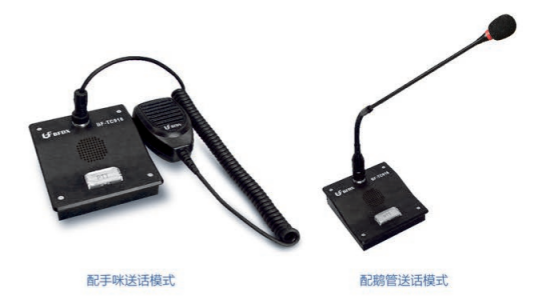

BF-TC918调度台

TC918调度台是北峰通信针对北峰系列智能指挥调度系统开发、配套调度客户端使用,内置DMR声码器,具有鹅管/手咪两种送话方式,搭载1W的喇叭,可以实现音频输入输出。

人性化一键PTT设计;高品质咪芯,音质保真;话机稳定性好,抗干扰强;通话语音清晰、声音洪亮;智能降噪,有效过滤杂音;具有良好的电磁屏蔽效果。

BF-TD910数字对讲机

BF-TD910数字对讲机基于数字化双频双守技术打造,充分考虑部队、公安、消防、应急等特殊行业日常勤务和应急任务的不同要求,其拥有OLED屏、IP67防护、一键紧急报警、跨区通信、防窃听加密、USB充电等一系列专业化、便捷化的业务功能。

IP67防护;紧急报警;USB充电;防窃听加密;跨区域支援;U/V双段保障;单独工作报警。

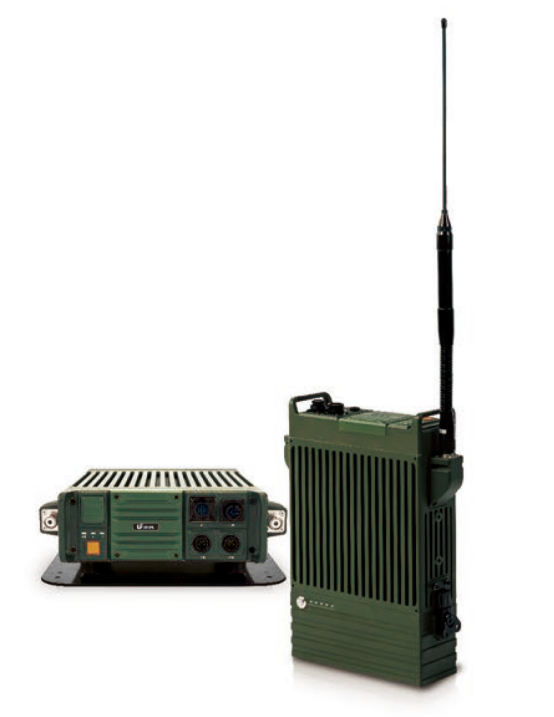

BF-TR925便携式数字中继台

TR925便携式数字中继台是北峰推出的首款采用军工标准设计的便携式中继台,是一款高集成、耐振动、抗冲击、便携带的高性能产品。它体积小巧,轻便易携,结构坚固,拆装灵活,灵活多变(车载、背负)最大限度节省摆放空间。

军工品质;IP67防护;全铸铝机身;便携式设计;1056个信道;可选共享北斗短报文。

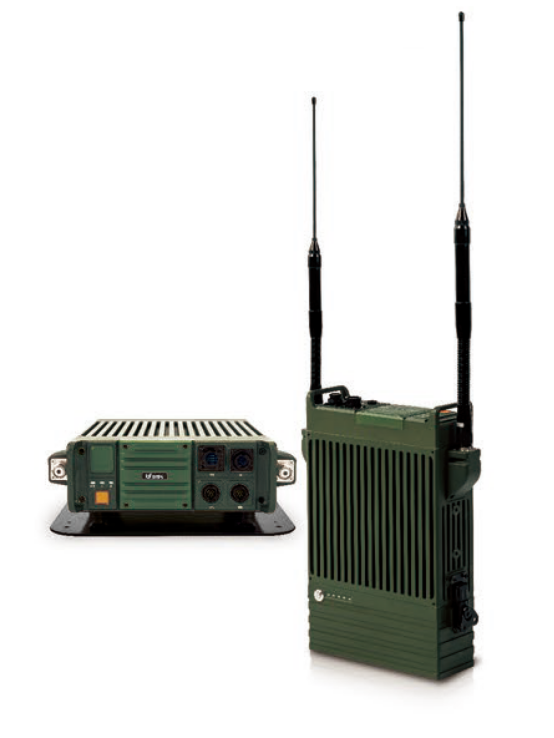

BF-TR925D便携式数字双频双模中继台

BF-TR925D便携式数字双频中继台专门为应急处突现场快速部署而设计,便携式设计适合车载或者背负使用,可以与TR900数字中继台及TR925便携式数字中继台配套使用,也可以独立组网,独特的接力功能设计可以达到分层组网、分级指挥、延伸通信距离的目的。

双频双模;军工品质;IP67防护;全铸铝机身;便携式设计;2*3773个信道;可选共享北斗短报文。

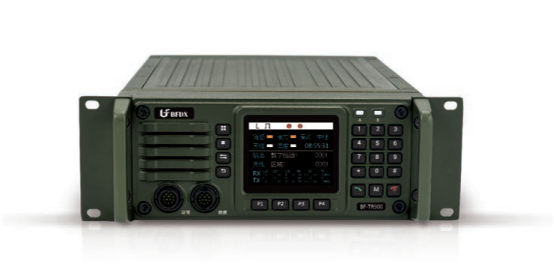

BF-TR900数字中继台

TR900数字中继台严格依照军工品质设计,整机全铸铝机身利于散热可以适应100%工作循环,其散热迅速、抗高低温性能出色且防水性能良好,IP54防护等级适合于野外架设和车辆搭载等各种恶劣条件下长时间使用。TR900支持在模拟、DMR、模拟/DMR自适应模式下50W的高功率连续工作。IP互联可单选时隙1或时隙2,也可以全部参与互联。

TR900数字中继台具备选装北斗短报文通信功能,终端可以通过TR900信道机共享北斗通信模块,最大化的利用了紧缺的卫星通信资源,根据行业用户的特殊应用场景设计了用户自编程功能,提升用户使用效率,成为公安、武警、部队、人防、应急办、政府公共安全等部门应急处突现场快速部署的重要通信设备。

IP互联;手动编程;IP54防护;全铸铝机身;恢复出厂设置;远程监控功能;插话、监听功能;友好的人机界面;可选共享北斗短报文。

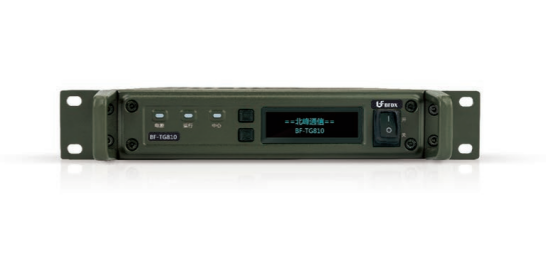

BF-TG810融合通信网关

TG810融合通信网关是北峰通信为满足有多种通信模式互联互通需求而开发的融合网关。其采用物联网模块与4G全网通模块、有线电话模块相结合,可以作为PSTN网关、无线电话网关、SIP网关、模拟音频网关,实现短波电台、超短波电台、公网对讲机、公网电话、SIP设备、模拟音频设备、调度台客户端等多种通信设备互联互通。同时可作为4G路由器,实现有线网络、4G网络上网等功能,不依赖其它网络设备就可轻松组网。

IP54防护;全铸铝机身;全网通模块;融合互通功能;多种接入形式;名单权限设置。
