便携式综合会议处理平台——在当前形势下机动指挥所中的作用
作者:富通亚讯 2021-04-20 当前位置:方案 > 通信指挥 >

军事变革从多方面和多维度不断推动军队向规模加速小型化、高度集成一体化以及指挥作战智能化等方向发展。以音视频为主的实时可视化军事指挥作为未来战场上获取决策优势重要手段的机动指挥控制装备,在适应军事变革带来的军队发展趋势,不断提升快速可部署能力,以确保指挥员能够拥有更多的时间实施指挥控制。

在当前形势下机动指挥所的快速可部署能力主要体现在整体的硬件、软件、系统全方面的快速可部署能力。“富通亚讯”企业长期从事视频会议、视频指挥方面的系统建设,针对军队视频会议(视频指挥)装备类型多,系统连接复杂、安全可靠要求高,运行维护难度大,不适于机动运输等痛点,定制研发了应急保障系列装备的“一体化”解决方案,解决当前机动指挥所部分机动装备需求。其中“综合会议处理平台 ”作为整体系列的核心处理装备,被视为机动中 的图控中心,对下提供多点音视频资源的组织、调用、管控、运维的用途,对上提供音视频资源的承上启下的作用。

1、装备外观

便携式综合会议处理平台——在当前形势下机动指挥所中的作用

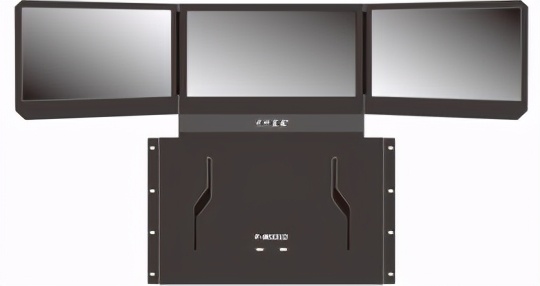

图1 综合会议处理平台正面

便携式综合会议处理平台——在当前形势下机动指挥所中的作用

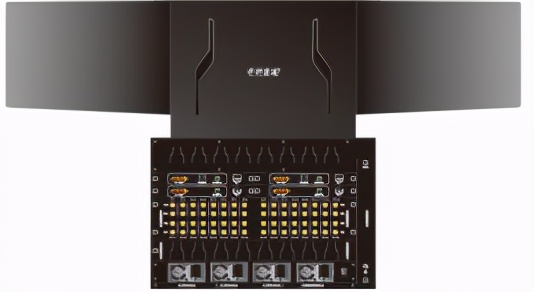

图2 综合会议处理平台背面

 2、内部信息交换

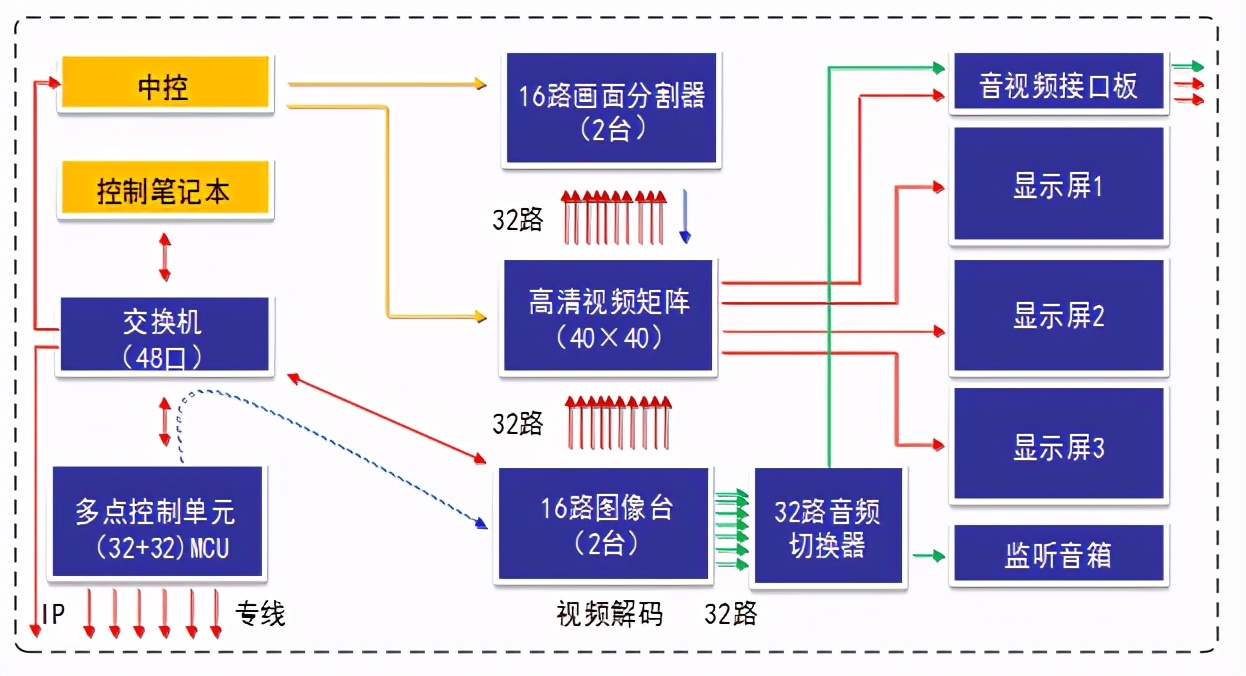

内部信息流设计如图3所示,该装备以多点控制单元(MCU)为核心提供音视频资源的信息交换,通过进行多点呼叫和连接,实现视频选择、音频混合、视频广播等功能,完成各终端信号的汇接、切换与调度分发。

便携式综合会议处理平台——在当前形势下机动指挥所中的作用

图3 内部信息流设计

为保证视频会议(指挥)业务的可靠正常运行,装备内部集成全套图像解码、多画面合成、图像监视、音频监听,集中运维操作,按需扩展输出等多线程信息流的同步处理。

3、装备性能

(1)组会能力

支持64方多点组会能力,其中32方专线(E1)组会能力,64方以太网(IP)组会能力,支持专线(E1)和以太网(IP)混合、备份、分组组会。

(2)图像台解码能力

支持32方分场同时实时图像解码,支持分组按需解码选择,支持解码图像按需监视。

(3)多画面合成能力

支持2组16/9/4多画面合成,合成画面按需任意选择,互不干扰。

(4)编解码能力

支持高清1080P60全编全解能力,视频编解码协议支持H.264/H.265,更好适应窄带情况下高清音视频的流畅传输。

4、装备特点

(1)高集成机动化,简易快速部署

综合会议处理平台高度集成多点控制单元(MCU),网络交换、电视墙解码、画面分割合成、视频矩阵、集中控制、监视监听以及运维管控等模块在统一平台下高耦合衔接,一套系统相当于一个整体机动的图控中心。一体式箱组形态,具备滚轮、把手,方便机动运输。各模块间信息流全部内部完成交换处理,只需连接外部电源及传输链路即可正常运行,可快速完成搭建部署。

(2)灵活组网形式,适合军队任务

综合会议处理平台不仅具备常规以太网(IP)传输链路,同时具备专线(E1)传输链路,支持采用各种标准框架协议H.320/H.323/SIP进行组网,提供全面的视音频处理、协议适配能力,支持不同速率、不同编解码协议、不同分辨率的末端混合接入,既能保证IP协议下灵活的组会形式,又能根据任务的重要程度,质量可靠要求选择专线安全方式,最大限度保证了不同场景下的通信互联能力。

(3)依据标准规范,满足兼容对接

综合会议处理平台所有内部视频编解码协议、音频编解码协议、传输控制协议;外部视频接口、音频接口、网络接口等完全基于国际、国内相关标准,满足军队标准化要求,支持与第三方标准化对接,兼容我军现役会议系统,包括系统管理平台、末端设备和安全保密设备对接,在机动指挥所的大系统中,可平滑部署。

(4)充分冗余设计,安全可靠运维

综合会议处理平台在设计上充分考虑关键部件、重要功能的冗余备份能力。增强装备的可靠性。图像解码、画面分割双组冗余配置,提升整体性能的同时,保证单点故障下的最低功能实现。关键供电组件采用N+N的多重冗余保障。三组液晶监视屏幕、四组外部扩展输出接口,即满足大容量视频监视的需求,又提供了多组的冗余备份,本地和远程兼顾的多重运维手段,进一步保证了作为机动装备的特殊需求。

5、使用场景

综合会议处理平台研制兼顾陆路机动的集成箱体装备,可依舱直接开设,或依托野战帐篷或既有设施开设。具有全天候、全地形的开设能力。

便携式综合会议处理平台——在当前形势下机动指挥所中的作用

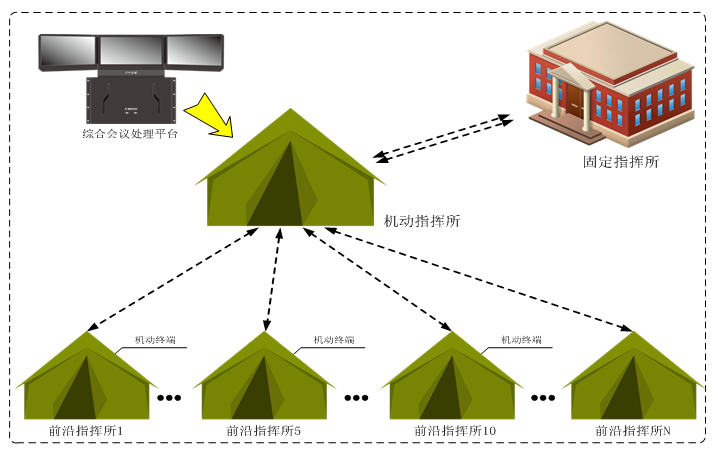

图4 使用场景示意图

(1)战时机动指挥场景

在战时,基于音视频的可视化机动装备能够在第一时间将战场最前沿的信息直观呈现给指挥员及参谋人员,综合会议处理平台作为音视频集中处理平台,通过逐级汇总,按需调阅,能够更有效地为指挥人员提供所需的信息,辅助发现关键的薄弱环节、战事的发展趋势和做出正确的决策。

(2)战备驻训拉练场景

非战时,定期驻训拉练是我军不断提升备战能力的重要途径,驻训期间,单位分布散,点多线长面广、流动性大,集中组织比较困难,通过综合会议处理平台的机动特性随军驻训,利用视频会议系统,宣贯传承红色基因,担当强军重任,提升素质教育。

(3)重大演习任务场景

当前重大演习任务就是考察多军种协同作战能力。衡量军队整体战斗力强弱的关键,为实现联合行动、协同配合,各参演部队相互通信联络和信息共享必不可少,综合会议处理平台为解决基于音视频通信和信息共享而设计开发的装备,在重大演习任务中能够起到实时可视化指挥部署、上传下达 的作用。

结束语:随着军事变革的进一步深入和未来战争形态演进,机动视频指挥控制装备建设日益受到重视。富通亚讯将紧跟技术发展,立足在小型化、专业化、集中化、可视化、多样化、便携化方面设计开发出适合机动指挥机构所需的机动装备整体解决方案。
