小型一体化便携式SMA-CZ6Y音视频保障终端
作者:军桥网 2022-05-11 当前位置:方案 > 通信指挥 >

一、产品概况

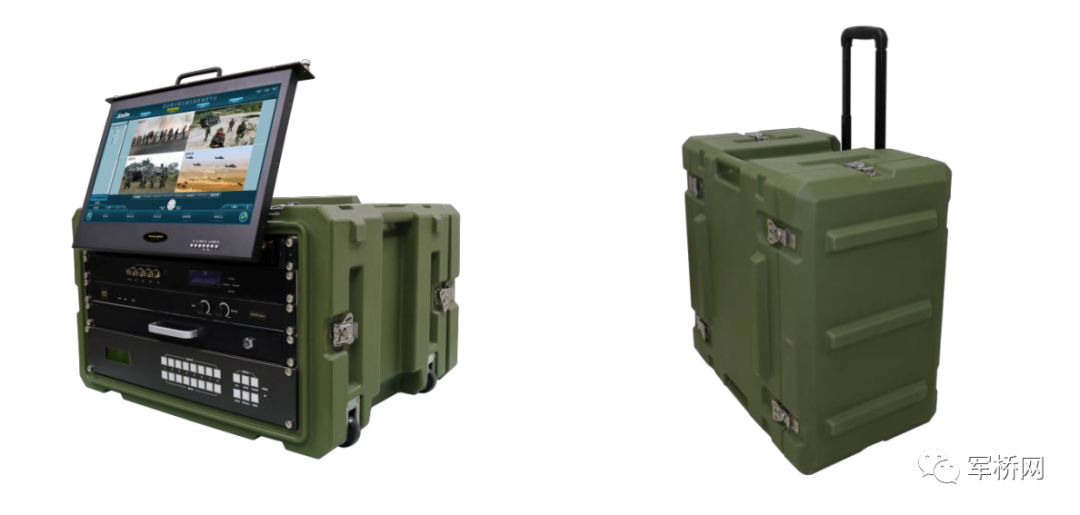

思迈奥旗下的便携式音视频保障终端采用标准机架结构,具备小型化、一体化,内含显示模块,手拉手会议主机,视频会议模块,高清图像分割模块,高清图像切换模块等组成。具有较高的集成度和灵活性。该设备支持接入手拉手会议系统,可与原有的视频会议无缝对接,满足多人会议需要。最少支持 8 路以上外来高清信号同时接入,支持对输入的图像进行画面分 割和切换放大,主要用于突发事件应急通信的保障。产品为一体化防护箱,带携行把手及滚轮设计,适合机动携行,方便运输,广泛应用于部队演练、武警特警、应急救援、 公安执法等领域。



二、系统功能

模块化插卡式结构,各业务模块支持在线热插拔,具备可互换性插槽,可灵活配置视频会议模块或视频指挥模块;

具备视频切换功能,总视频切换能力不低于8路输入8路输出,信号类型支持 SDI、HDMI、CVBS 等;

具备音频切换功能,总音频切换能力不低于8路输入8路输出,信号类型支持平衡音频、非平衡音频;

具备不低于4路视频监视功能;

具备音频监听功能;

具备集中控制功能,统一控制视频切换、音频切换、视频监视、音频监听、视频指挥、视频会议等;

配备防护箱,带携行把手及滚轮,适合机动携行,方便运输。



三、参数规格

(一)视频矩阵模块

视频输入接口:SDI≥1 个,DVI 接口≥1 个(支持转 HDMI、VGA、CVBS),HDBaseT 接口≥1 个。

视频输出接口:DVI≥1 个(支持转 HDMI、VGA、CVBS),HDBaseT≥1 个

视频输入:支持字符叠加功能、色彩调节功能,支持自定义命名功能、支持输入分辨率自适应。

视频输出:支持视频分辨率调节功能,支持 EDID 功能,支持自定义命名功能。

其他特性:具备高、标清视频信号无缝路由切换功能。



(二)音频处理模块

音频输入:3Pin 凤凰接口≥2 个;平衡音频输出:3Pin 凤凰接口≥1 个;

非平衡音频输入:莲花接口≥2 个; 非平衡音频输出:6.35 三芯接口≥1 个;

频率:20~20kHz (±1dB);

总谐波失真(THD+N):≤0.01% @1kHz;

音箱接口:≥2 个 Speakon 类型接口;

负载阻抗:支持 8Ω和 4Ω;

供电:DC48V;

其他特性:具备音频信号混音处理功能、反馈抑制功能和回声消除功能。



(三)显示模块

显示屏特性:17.3 英寸全高清屏,色彩 16.7M,亮度 300cd/m²;

分辨率:1920*1080;

输入:SDI (可选), HDMI, DVI, VGA, YPbPr, Video, Audio, Aduio;

电压:≤10W。



(四)视频会议模块(可选)

多媒体框架协议:ITU-T H.323 和 IETF SIP;

视频编码协议:H265、H.264HP、H.264MP、H.264 SVC、VP8、VP9;

音频编码协议:G722.1、OPUS、AMR-WB;

分辨率:支持 1080P 终端接入能力,并向下兼容 720P、4CIF、480P、CIF、320*240、176*144、160*120 等分辨率

其他特性:支持快速回音消除、自动噪声抑制、自动增益控制、静音检测、多画面、画中画、视频轮询等功能。



(五)物理特性

防护箱:军绿色防护箱体,坚固耐用,防水、防尘、防跌落;

电源与功耗:电源源输入适应范围,96VAC?264VAC;支持移动模块供电(可选配置,支持 4-6 小时供电),最大输出功率, 200W;

工作温度:-20℃~+55℃;

重量:40kg;

尺寸:610*589*374mm。

标签:
思迈奥 便携音视频终端
