程控交换模拟训练系统
作者:军桥网 2022-06-15 当前位置:方案 > 虚拟仿真 >



一、系统概述

腾谦电子程控交换模拟训练系统能够依托局域网进行程控交换设备的本地集中训练和异地分布式训练,能够完成训练组织、科目下达、实操训练,拨打测试、监控采集和考核评估等功能,训练模式包括单装单设备训练、单装多设备训练、以及多装单设备训练等,同时支撑模拟训练分中心的综合演训科目及任务。



二、系统简介

(一)系统组成

1.ZXJ*设备模拟器1台;

2.C&C**设备模拟器1台;

3.ZXJ**模拟维护终端软件1套;

4.C&C**模拟维护终端软件1套;

5.程控交换训练考核管理软件1套。



(二)系统架构图



(三)系统工作流程

导控服务器通过对外的导调接口接收上级分中心下发的考核训练任务,教员可通过训练考核管理软件对参加考核训练人员进行管理。

教员对训练和考核进行设计,如训练科目选择、下达、结束等功能、具备组织单人单装和多人单装分组训练功能、具备多人多装综合组网训练功能,并将数据存放在导控服务器;学员可通过训练考核管理软件获取训练考核导控信息,学员通过终端维护软件对程控交换设备模拟器进行设置。

导控服务器对接收到的维护终端数据进行过滤,对不同席位的有效设置信息进行转发,无效数据不进行转发,以实现并行操作;程控交换设备模拟器根据设置状态判断是否可以进行语音通话或局间通话,并将状态信息发送给导控服务器,以实现训练数据实时采集和提取功能,并可将相关训练数据(如人员信息,训练内容、操作步骤、配置参数、训练结果等)转化为动态图形化呈现,可将训练数据归纳、分析、回放。

导控服务器对训练结果进行考核,可对学员训练科目、训练数据、训练结果等数据采集、整理、分析、评判;可将训练结果转化为数据、图形对比分析;可根据训练步骤和训练结果进行简单分析指导;并展示考核评估结果。

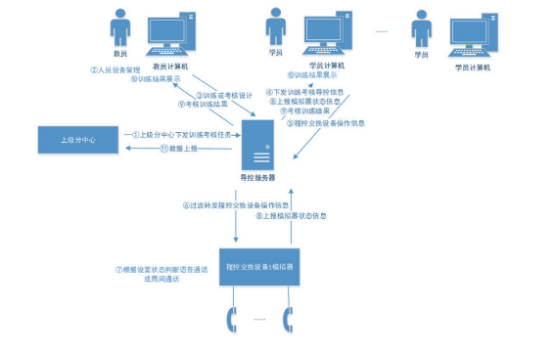

系统工作流程图





三、系统功能与性能

(一)总体功能与性能

1.能够支持学员使用ZXJ**/C&C**设备模拟器进行前面板单板拔插和后背板线缆连接的模拟操作训练;

2.能够稳定支持多组学员使用模拟维护终端软件配合对应设备模拟器,进行程控交换设备常用的语音通信、局间通信和常见新业务等典型业务的模拟配置训练;

2.能够支持教员使用程控交换训练考核管理软件完成教学组织、训练导调、科目下达、监控采集、数据分析和考核评估等教学训练组织;

3.能够提供对外通用模拟导调接口,完成上级下达的各项训练任务,并具有本级数据上报功能。

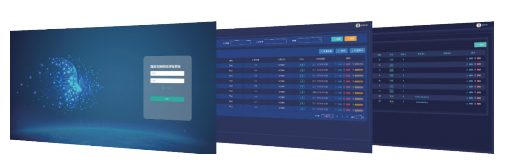

(二)程控交换训练考核管理软件

1.支持20个训练席位的并行操作;

2.支持10种以上训练科目,包括单设备操作训练如机框单板配置、系统数据配置、用户电话开通、新业务设置、随路信令自环、共路信令自环等,多设备组网训练如机框单板配置、系统数据配置、用户电话开通、随路信令业务互联互通、共路信令业务互联互通等;

3.支持训练组织、监控采集、数据管理、考核评估、训练导调等功能。



(三)ZXJ***/C&C**设备模拟器

1.外观与实装设备基本一致,高度尺寸按约1/2比例进行缩减;

2.模拟器前面板能够实现实装设备机框、单板的模拟拼插功能;

3.后面板具备与实装设备类似的语音和中继接口功能;

4.业务上能够模拟实现实装设备的语音通信与局间通信功能;

5.具备相同型号的设备模拟器组网训练功能;

6.预留与其它模拟训练器材及模拟训练系统互联互通的接口;

7.连续工作时间≥9h;

8.供电: AC220V±10%/50Hz;

9.整机功耗:≤450W。

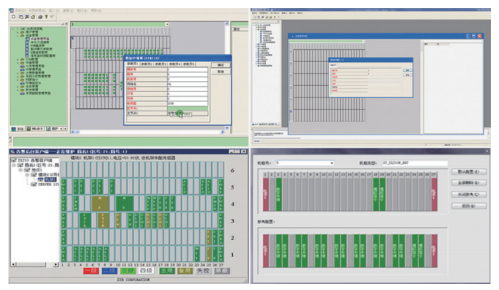

(四)ZXJ***/C&C**设备模拟维护终端软件

1.软件能支持10个训练席位并行操作配置实装设备模拟器,配置数据和实现业务相互之间不受影响;

2.软件的功能模块、配置内容应涵盖实装设备的系统配置、用户配置、随路中继配置、共路中继配置等基本功能;

3.软件的调试监控模块应涵盖实装设备的后台告警、呼叫业务观察与检索、随路信令跟踪、共路信令跟踪、在线跟踪等基本功能。

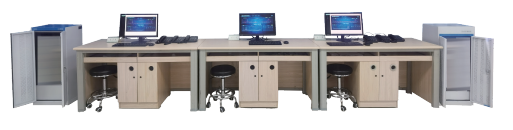

四、系统部署展示

程控交换模拟训练系统是公司军事模训业务板块中的拳头产品之一,具备多业务训练考核、多席位同步训练、训练方式自由设计、训练科目自由编配等优势,能够依托局域网或军事综合信息网进行程控交换设备的本地集中训练和异地分布式训练,很好的满足客户训练组织、科目下达、实操训练、拨打测试、监控采集和考核评估等业务要求。

目前,系列产品已在多个军事通信类院校落户,受到了广大客户的广泛好评。
