便携式卫星通信终端
作者:军桥网 2022-06-28 当前位置:方案 > 通信指挥 >

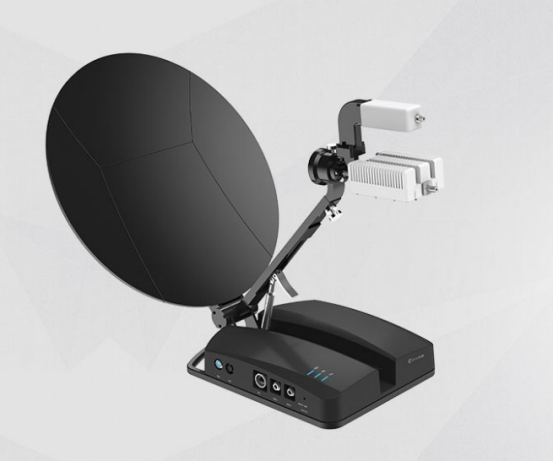

一、产品简介

近些年来,便携式卫星通信终端在应急救灾、水利水电、边境监视等行业得到越来越广泛的应用,但是终端经常工作在野外环境等场合。南京控维研发的BWP500A/600A型便携式卫星通信终端凭借一体化设计、方便用户携带和收纳等优势,在应急通信领域广泛应用,提供前突救援队伍、前线指挥部与后方指挥中心三级应急指挥通信系统互联互通。卫星通信终端在极端恶劣天气、主站波束变更或设备工作异常等情况下,会出现宽带卫星网络中断现象,导致前突救援队伍、前线指挥部与后方指挥中心的现场多媒体数据和指挥调度信息无法有效传递。

针对上述问题,该卫星通信终端决定采用一体化设计,包括上层模块、中层模块和基座,在一个小型箱体内集成平板天线、收发信机、倾角器、天线控制单元、数字基带单元、载波接收机、电源分配单元和电子罗盘等电气元件,收发信机集成BUC和LNB,天线控制单元根据定位接收模块获取的位置信息,控制俯仰电机调节上层支座相对中层支座的角度,控制俯仰电机调节中层支座相对基座的旋转角,实现自动调节俯仰角和航向角。通信单元包括TCP/IP嵌入式以太网控制器、路由器和分别与路由器通信连接的第一接口和WiFi模块,路由器与调制解调器通信连接。



二、产品特点

重量轻:重量仅8公斤,单人可轻松携行;

体积小:折叠后轻松装进背包;

开通快:开通时间不超过3分钟。



三、产品功能

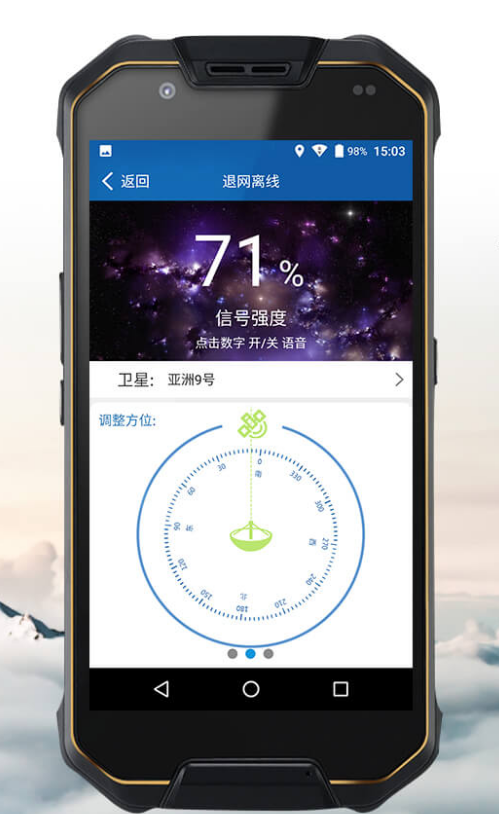

(一)APP无线控制

手机APP无线控制操作简便, 用户界面简洁明了,无需查看手册和繁琐的学习过程。

(二)多模消息传输

强大的功能简单的操作,支持语音、视频、图片、文本及语音短消息。

(三)适用多种环境

再恶劣的环境也能轻松应对:经由权威检测机构测试在-40°~60°的环境下依旧可以正常工作。

(四)自主可控

自主知识产权可定制性强:以客户为中心,实施一对一服务,最大程度满足客户需求。



四、产品参数

外观尺寸:410mm × 300mm × 130mm

重量:8.0kg/9.0kg

天线口径:0.5m/0.6m

天线类型:抛物面天线

天线材质:碳纤维

极化方式:线极化

交叉极化隔离度:≥ 30dB

工作频率:发送:14.0GHz~14.5GHz, 接收:12.25GHz~12.75GHz

功放功率:6W

业务类型:话音、视频、数据、短消息、图片、短视频

业务速率:16Kbps~2Mbps

开通时间:≤ 3分钟

调制方式:QPSK

编码方式:LDPC

门限Eb/N0:3.5dB

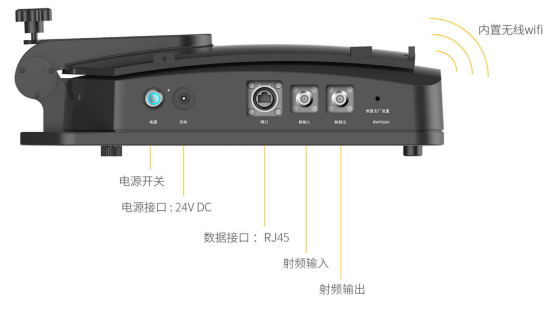

数据接口:RJ45、Wi-Fi

安全(可选):AES数据加密, RSA密钥交换

工作温度:-40℃ ~ +60℃

防护等级:IP65

内供电工作时长:通信时长≥ 3.5小时, 待机时长≥ 12小时

外接电源:24V DC
