光传输模拟训练系统
作者:军桥网 2022-07-13 当前位置:方案 > 虚拟仿真 >
一、系统概述

光传输模拟训练系统是某司研发的一套集自动化、数字化、智能化、虚拟化和仿真化光通信教学训练的现代化光通信训练平台,能够准确把握适应光传输专业学员的实战化教学训练条件要求,建立具有较强实用性、针对性的光传输装备训练体系。配合模拟训练器材使用,为培养高素质光通信装备人才,提升服务部队能力提供有力支撑。



二、系统组成

(一)SDH模拟训练器材;

(二)光缆线路测试模拟训练器材;

(三)光缆线路施工敷设模拟训练系统 ;

(四)模拟光传输网管系统软件;

(五)导控评估软件(集成光缆施工学习模块)。



三、系统架构

系统架构如图所示:



四、系统工作流程

教员在导控计算机(教师机)进行人员、设备等训练管理,也可以进行训练或考核设计,并上传到导控服务器。参训人员在导控计算机(学生机)上登录,接收训练考核的导控信息,并据此进行光传输模拟训练系统各训练器材的操作。

光传输模拟训练系统各训练器材将当前状态和参数上传给导控服务器,导控服务器中的通信控制程序根据各设备的参数情况进行通断判决,并将通断判决结果传递给各模拟设备。导控计算机(教师机)可及时查询,并进行监控管理,训练考核完毕后可以进行自动和人工评判训练考核结果,并将考核结果展示;同时对每个学员的强弱项进行分析,补齐短板。

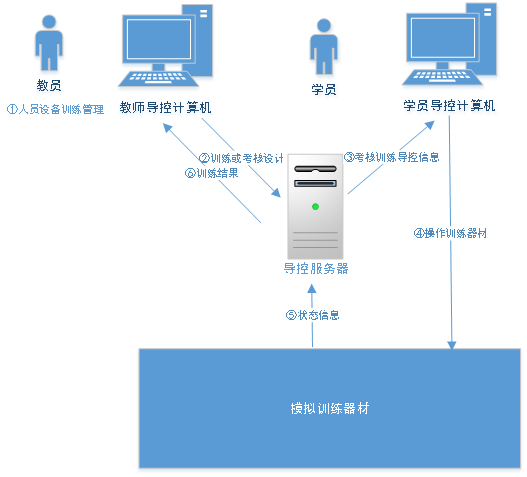

系统工作流程如图所示:



五、系统功能性能

(一)SDH模拟训练器材

1.具备线缆连接、信息传输、与网管软件交互、组网互联、语音电话公务电话、导调控制等功能;

2.连续工作时间≥9h;

3.两种供电方式:市电交流220V/50Hz;直流+24V。

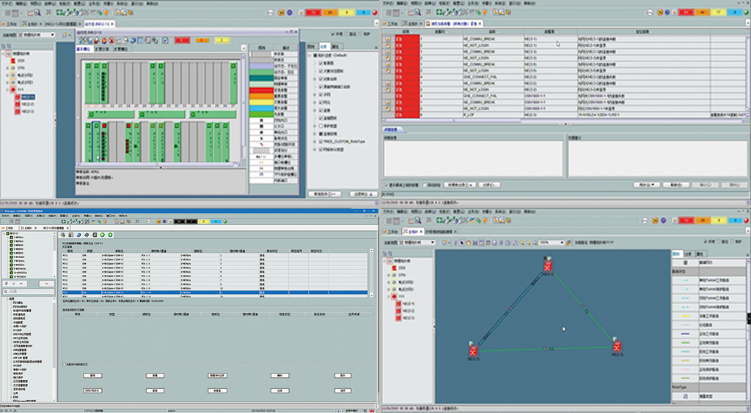

(二)模拟光传输网管系统软件

1. 具备与实装网管软件基本一致的操作体验;

2.具备与实装网管软件典型功能基本一致的训练内容和方法;

3.具备多用户可同时训练功能;

4.具备告警信息查询、处理功能;

5.支持导调控制;

6.单个服务端系统支持xx个客户端并行操作。

(三)光缆线路测试模拟训练器材

1.具备光缆线路情况设置功能;

2.具备与测试仪表连接及光缆线路测试功能;

3. 具备对故障进行的查找、识别、定位、分析和排除的训练功能;

4. 支持上百种光缆线路测试方案设置;

5.支持测试光纤长度不小于xxkm;

6.支持状态上报;

7.尺寸:~~~~~~~~cm;

8.光接口:xx个。

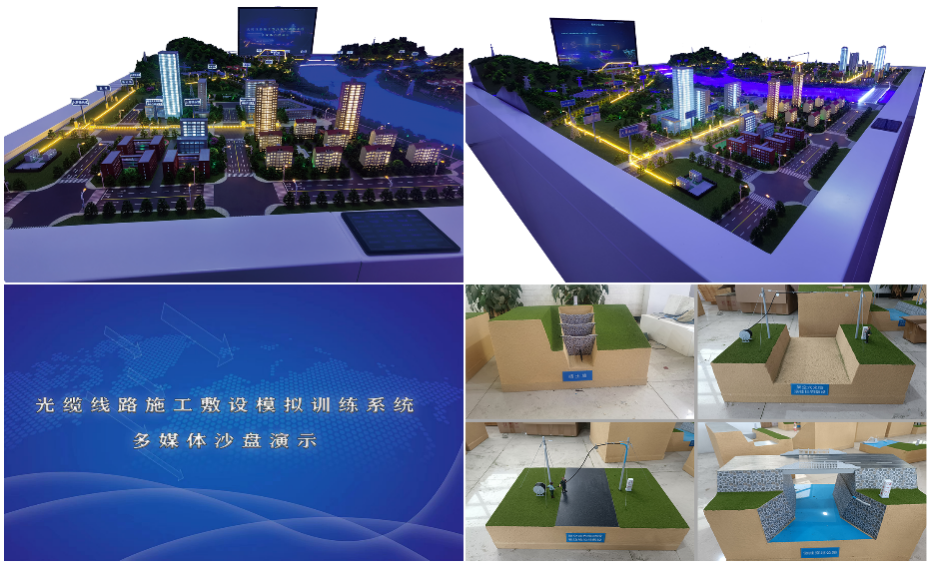

(四)光缆线路施工敷设模拟训练系统

1.依据光缆工程相关标准规范,按比例通过沙盘模型展现多种常见情景下光缆施工敷设的不同方式及标准;

2. 通过多种模具呈现典型施工敷设的具体方法;

3.配套学习软件通过文字、图片、短视频等形式在计算机上实现对光缆线路施工敷设的技术标准、施工规范、施工流程、注意事项等内容的自主学习;

4.支持12种光缆线路施工场景;

5.沙盘尺寸:~~~~cm;

6.模型尺寸:~~~~~~cm,数量不少于xx个。

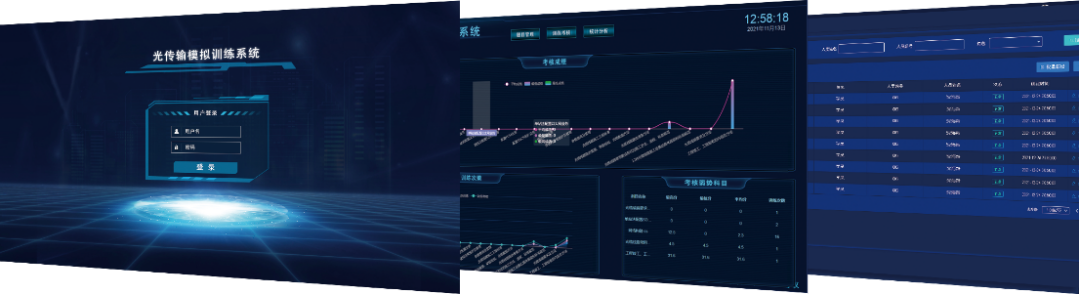

(五)导控评估软件

1.具备与分中心导控系统互联、信息交互功能;

2.具备对学员训练课目的管理、导调和动态更新功能;

3.具备对学员训练效果的评估功能;

4.具备训练课目接收、分发功能;

5.具备训练课目定制功能(如:多人训练同一课目、每人训练不同课目);

6.具备训练课目评估结果按序呈现、数据统计、数据导入、导出功能;

7.支持单一训练课目评估及多个训练课目综合效果评估2种方式;

8.支持xx人同时训练。
