视音频综合处理设备(航插型)
作者:军桥网 2022-08-04 当前位置:方案 > 通信指挥 >
一、研发背景

近年来国防、应急、公安等行业都高度重视应急指挥能力的建设,车载移动应急指挥平台作为固定指挥所功能的延伸与完善具有机动性高、生存能力强、部署方便迅速、功能强大等特点,在各类突发事件的应急指挥中扮演着越来越重要的角色。一个现代化的车载移动应急指挥平台不仅是一个指挥调度中心,而且是一个计算机网络中心、通讯中心、监控中心、数据中心、信息制作发布中心。车载移动应急指挥平台可以说是系统内各类信息的综合应用点,包括数据库的集成应用、各部门数据的综合应用、实时监控数据及图像的显示、指挥决策系统的结果输出及发布(包括使用通讯工具发布调度指令)等。

东微智能车载设备独立组网的基本思想是在一定通信范围内的车辆可以相互交换各自的数据,并自动的连接建立起一个移动的网络,网络中所有结点的地位平等,无需设置任何的中心控制结点。网络中的结点不仅具有普通移动终端所需的功能,而且具有报文转发能力。每个节点的单跳通信范围有几百米到一千米,每一个节点(车辆)不仅是一个收发器,同时还是一个路由器,因此采用多跳的方式把数据转发给更远的车辆。



二、产品概述

由于车载移动应急指挥平台系统组成复杂、设备种类繁多、通讯手段多样(几乎涉及到通讯的全领域)、电磁环境复杂、设备密度大、系统间抗干扰要求高。针对以上问题,东微科技研发了视音频综合处理设备 MCN-606为车载款音视频控制一体化主机。该款产品在兼容性、网络适应性、延时、多画面等性能指标上有质的突破。MCN-606是基于嵌入式系统开发的新一代多功能多媒体设备,集成视音频输出、视频矩阵、场景保存调用等超强处理能力,采用新一代媒体处理平台,能全面提升图像和声音质量,拥有高清效果体验。可独立组网,智能接入各种类型的外部设备,为车载移动指挥用户提供完美解决方案。



三、产品特性

纯国产芯片方案设计,嵌入式系统开发;

高稳定性和安全性,机身全部采用航插头设计,满足车载抗震需求;

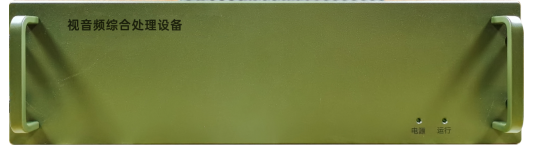

机身高度3U,可以上标准机架安装;

支持接入16路视频信号输入,8路视频信号输出;

支持13路音频输入,8路音频输出;

视频和音频的所有切换、合成、混音等功能能够通过WEB操作界面进行设置,视频信号和音频信号切换可联动;

每个视频输出口可以切换为任意输入口或画面合成器的图像,切换过程无闪烁

具备自动保存音视频相关配置,下次上电直接导入上次正常工作的配置的能力;

具备账号权限管理设置功能;

具备用户、密码登录能力。



四、技术参数

采用嵌入式Linux系统,长时间运行不宕机;

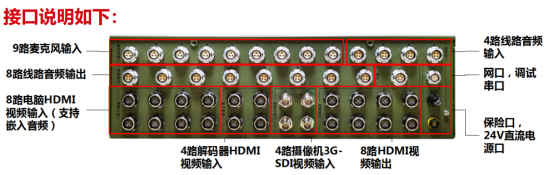

设备整体防震、防撞设计,所有接口采用专用防松脱航插头设计;

一体化主机采用一体化单板设计;

支持不少于12路HDMI输入和4路SDI输入;

支持不少于8路HDMI输出;

每个视频输出口可以切换为任意输入口或画面合成器的图像,切换过程无闪烁;

每路视频输出口带图像缩放功能,分辨率和帧率每路单独可配,和视频输入格式无关;

画面合成器的输入源可以为任意一个HDMI或SDI视频输入口,切换过程无闪烁。画面合成器的输出分辨率和帧率可配置;

画面合成器:一个四画面的多画面合成器,输入支持的最高分辨率为1080P,输出支持的最高分辨率为1080P,输入和输出均向下兼容其他低分辨率和帧率的图像;

支持视频分辨率适配、切换、分配、画面合成、图像参数调节;

可存储不少于5个预设,调用无延时;

HDMI输入的音频可输出到混音器,与该路图像是否有被画面合成器或HDMI输出口选中无关;

支持不少于9路模拟麦克风输入、4路线路输入和8路HDMI随路音频输入;

音频输入:麦克风输入,采用平衡接口,麦克风电平,带48V幻象供电。线路输入,采用非平衡立体声接口,线路电平。HDMI随路音频输入,支持16KHz~192KHz采样率;

支持不少于8路模拟线路输出;

音频输出:线路输出,采用非平衡立体声接口,线路电平;

每个音频输出口具有一个音频混音器,混音器的输入为所有音频输入口,混音器的每路音频输入音量单独可调,每个输出口的输出音量也可单独可调;

输入每通道功能:前级放大器、扩展器、压缩器、参量均衡器;

输出每通道功能:参量均衡、分频器、延时器、高低通滤波器、限幅器;

独立自适应反馈消除AFC,多个抑制点,支持手动、固定、动态三种工作模式,可用于处理扩声系统话筒“啸叫”的问题;

独立自适应回声消除AEC,内置自适应噪声消除ANC,回声消除尾长达512ms,适用各种空间;

每个通道可设定推子的最大值和最小值,让优化后的系统工作在设定电平范围内,有效避免误操作;

自动增益控制AGC,确保音响系统的输出音量平稳,不受演讲者距话 筒忽远忽近而影响观众区的音量;

软件操作界面直观、图形化用户界面设计友好;

可维护性:通过WEB进行软件升级、指示灯、日志管理、串口调试、telnet远程调试;

视频和音频的所有切换、合成、混音等功能能够通过WEB操作界面进行设置,视频信号和音频信号切换可联动;

具备自动保存音视频相关配置,下次上电直接导入上次正常工作的配置的能力;

具备账号权限管理设置功能;

具备用户、密码登录能力。
