便携电子沙盘与升降转台式电子指挥沙盘
作者:军桥网 2022-08-25 当前位置:方案 > 虚拟仿真 >
战争的灵魂是指挥,指挥的前提是信息,信息的最高呈现是可视化。沈阳希达电子技术有限公司专注于快装便携大屏系列的研发和制造;包括便携电子指挥沙盘系列、单(双)兵便携快装大屏系列、固定、半固定式电子指挥沙盘系列等等。希达专利快装便携大屏系列是满足作战指挥高度自动化、应急指挥快速反应可视化、大纵深模拟演练可视化、空间立体态势真实化展示需要的现代化的信息综合显示装备。首创的“多轴心无极翻转可折叠收纳与展开拼接技术”和“单兵携行快装”产品填补了野战指挥平台的空白,沈阳希达形成保护性专利18项。



一、便携电子指挥沙盘

目前为止在世界军事体系中仍然没有一款适合机动部队作战指挥、战略部署、信息可视化等多功能的便携指挥用电子沙盘;在现代化作战指挥中,急需一款可以为野战训练、红蓝军推演、打仗实战、政治教育、指挥人才培养、教育教学、文体活动、平级与多级互动、首长裁判指导与监督各级指挥员(上一级首长可以随意调出部队各级训练和所处战争状态)的专用便携式电子沙盘。

希达电子便携电子指挥沙盘平台系统,对标实战,将固定式沙盘,迭代成便携、 可移动 、自由组合的多功能电子沙盘;首创的“多轴心无极翻转可折叠收纳与展开拼接技术”填补了作战指挥沙盘平台系统的空白;结合多点触摸三维电子沙盘可视化交互地理信息系统;实现便携移动,快速装卸,先敌一步的目的,对标打仗意义重大。便携式电子沙盘可以降低原有纸质地图、固定式沙盘、固定式电子沙盘显示系统的日常运行的使用成本和维护成本,大幅改善工作环境,提高设备设施可靠性和灵活机动性,消除系统隐患,提升信息化作战水平。



 (一)便携电子指挥沙盘特点

全自主研发生产,硬技术+软系统,“多轴心无极翻转可折叠收纳与展开拼接技术”及“多点触摸三维电子沙盘可视化交互地理信息系统”等技术成功应用到产品中。通过“多轴心无极翻转可折叠收纳与展开拼接技术”,实现简单拆卸快速组装,5分钟内进入战备值班状态、5分钟内拆卸装车,自动手动,一键翻转折叠,电子沙盘0-90度翻转折叠;实现沙盘指挥功能(沙盘角0度时)、围观研讨功能(沙盘角30-60度时)、PPT教学功能(沙盘角90度时),多路传输音(音箱可内置到沙盘内部)视频、红蓝军态势展示、宣传文化娱乐体育活动;可以分解成1至5个单元分别使用,一屏多用一专多能,按需保障可分可合自由组装。

1.便携移动:根据野外、实战化训练和实战应用研制的可移动,便携的沙盘/显示屏多功能指挥控制平台,适合用于不同路面长期运输。

2.快捷组装:伸展全自动化,5分钟即可达到备战值班状态。

3.一键完成自动翻转升降:移动单元完全自动翻转升降,可有线/无线遥控。

4.支持1080P、4K、8K等主流分辨率:可根据需求定制。

5.屏幕的移动、升降模式:自动升降+手动控制

6.智能控制:平板+机械控制

7.稳定性、可靠性

8.音视频指挥平台一应俱全

9.PC+触摸系统操作多功能使用

10.防泄密等级classB级安全可靠

11.防磕碰COB、IP65防水、防震设计

12.可视角度可达175°

13.多点触摸三维电子沙盘可视化交互地理信息系统



二、升降转台式电子指挥沙盘

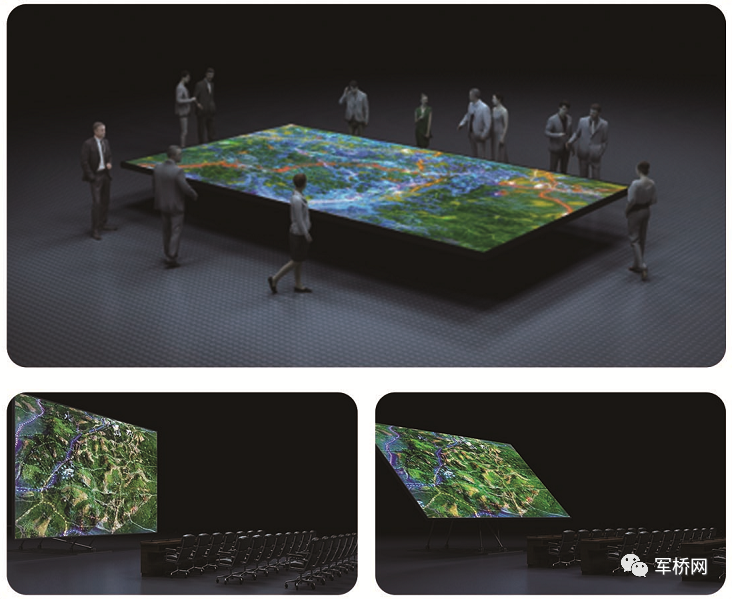

升降转台式电子沙盘可以实现大型电子沙盘(0度位置)、电子显示屏(90度位置)自动升降转换(长边与短边直立时可互换)的一机多能特性,完全自主研发、定制设计,采用机器人设计技术和高端装备精密部件,部件整机可拆分,模块结构、便捷运输、快速搭建、自动化控制。

 (一)升降转台式电子沙盘特点

升降转台式电子沙盘可实现数控控制平台角度;满足四个尺寸大小不同、功能一致的电子沙盘单独使用,屏幕结构采用组合形式,可实现在小屏、中屏、大屏、及超大屏的情况下使用;满足长边、短边观看时均能实现0-90度倾角可调(0度时与地面平行),屏幕可以实现水平沙盘形态和竖直演播形态的变换;在竖直演播形态,本产品可以实现长和宽的外廓互换,即沿支撑轴,轴向翻转90度;满足平台底部配置轮子,能够通过宽1300mm门;满足可拆卸后运载到其他位置重新安装,满足户外场景使用需求。



 (二)电子沙盘工程结构具有的功能

1.电子沙盘工程结构采用钢结构支架:强度高、承托性好、不易变形,可有效减少电子沙盘结构支架数量,安装快捷、简单。

2.电子沙盘工程结构具有组合式拼接拆装功能,根据设计可拆分后组装成四块16:9的屏幕大小的电子沙盘LED显示屏承托结构,满足可拆卸后运载到其他位置重新安装,适宜于大小会议不同环境下使用。

3.四种屏幕结构尺寸:

整体设计以最小屏幕的尺寸结构为基准,中屏、大屏、超大屏均以模块化拼接与最小屏幕结构基准的四周,以实现中屏、大屏、超大屏拼接组合的效果。具体组合尺寸如下:

(1)小屏结构:3.84米(长)× 1.92米(高)= 7.3728平方米

(2)中屏结构:5.12米(长)× 2.88米(高)= 14.7456平方米

(3)大屏结构:6.4米(长)× 3.36米(高)= 21.504 平方米

(4)超大屏结构:7.68米(长)× 4.32米(高)= 33.1776 平方米

4.电子沙盘工程结构承托电子沙盘LED显示屏幕,LED显示屏幕包边采用磁吸挂载式包边,美观轻巧、安装简单,具备快拆快装功能,适配于拆装组合后的四种电子沙盘屏幕尺寸。



 (三)电子沙盘显示升降屏平台功能

1.升降屏平台由平台结构、固定转动轴承和液压缸组成,根据设计适配于本项目4种拆装尺寸的电子沙盘。

2.升降屏平台固定转动轴承具有较大的冲击和振动载荷,高扭矩、低惯性,具有铝合金刚性,能够吸收一定的震能,确保电子沙盘转动顺滑并对电子沙盘显示系统起到保护作用。

3.升降屏平台采取翻板式结构设计,电子沙盘升降屏平台长边与底座以铰链连接,在液压缸驱动下电子沙盘可围绕铰链实现显示屏翻转动作;

4.升降功能:升降屏平台可以实现升降、起落的功能,升降角度智能数控控制,角度0-90度可调(0度时与地面平行)。

5.转动功能:升降平台与结构支架之间有固定转动轴承,在电子沙盘竖立演播态下可以实现横向屏与竖直屏的互换功能。

6.升降屏平台模块化:指自带轮子,升降屏平台可以自由移动,不使用时可用迷彩布覆盖保护起来的独立单体;

7.升降屏平台升降支架具有伸缩功能,待电子沙盘工程结构拆分后,升降支架缩短,能进出不宽于1300mm的门。

标签:
希达电子 电子沙盘
