北斗短报文一体机,小身材大用处
作者:军桥网 2022-10-19 当前位置:方案 > 其他 >

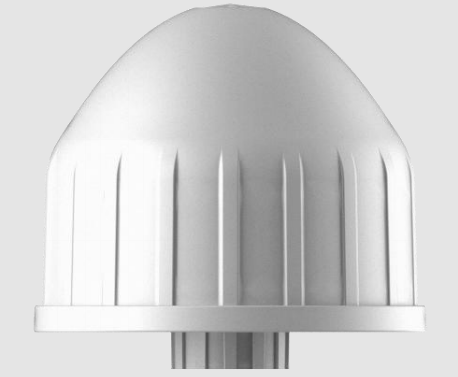

一、产品简介

北斗短报文一体机是针对远程数据采集自动传输领域设计的一款北斗用户机产品,预留标准 RS232/422 串行 数据接口,可兼容多种数据采集设备,如气象站数据采集、水文水利数据采集等,也可以作为应急通信终 端设备,用于国家或行业减灾救灾等领域。



二、主要特点

主机和天线一体化设计,安装方便,节省空间;

具备北斗 RDSS 短报文通信功能,可通过软件配置实现自动上报指定信息;

防盐雾、防浸水、耐腐蚀、耐湿热的外观,适应在恶劣环境下的正常运行;

接口简单(RS232),可与多种电子设备进行快速连接;

支持标准协议(4.0 版和 2.1 版)。



三、产品参数

(一)RDSS

1  定位精度 20m(有标校站),100m(无标校站),10m(高程)

2  通信能力 一次最多可发送 120 个汉字或 420 个 BCD 代码

3  通道数 10

4  发射 EIRP 4dBW~19dBW(方位角 0°~360°,仰角 20°~70°,含 20°和 70°)

5  发射频率准确度 ≤5×10-7

6  接收灵敏度 C≤-157.6dBW

7  设备双向零值 1ms±10ns

8  动态范围 ≤300Km/h(C≤-154.6dBW)

9  捕获时间 首捕≤2s, 重捕≤1s

10 双通道时差 ≤10ns

(二)整机

11 待机功耗 ≤1W

12 直流供电 +9V~+32V

13 线缆长度 标配 5 米(可定制)

14 主机尺寸 主机:Φ150mm ×138mm

15 重量 1kg

16 接口 数据接口:1 个标准 RS232 串口(兼容 4.0、2.1 协议)

17 工作温度 -20℃~+55℃

18 储存温度 -55℃~+70℃

19 湿 度 95%(45℃)

20 振动、冲击 分 别 满 足 GJB150.16A-2009 中 的 “ 程 序 I ” 以 及 GJB150.18A-2009 中的“程序 I”和“程序 V”关于振动和 冲击的要求

21 淋 雨 满足 GJB150.8A-2009 中“程序 I”试验要求



四、主要功能

为外海生产作业者和关联者提供船、岸间的多种通信网络的数字报文互通服务;向海上作业管理部门提供渔业管理、船位监控、紧急救援信息服务;向海上作业船只提供定位导航、航海通告、遇险救援、增值信息服务(天气、海浪、渔场、鱼 汛、鱼市等)。

气象站数据采集、水文水利数据采集、防灾减灾等领域。
