部队联合作战指挥中心建设方案
作者:军桥网 2022-12-01 当前位置:方案 > 大屏显控 >
一、方案背景

日前,习主席视察军委联指中心指出:军委联指中心是党中央和中央军委实施战略指挥的重要支撑,地位重要、责任重大。要牢记职责使命,加强国家安全形势研判,加强军事斗争现实应对,加强指挥运行实践创新,努力建设绝对忠诚、善谋打仗、指挥高效、敢打必胜的战略指挥机构,为全面加强练兵备战、有效履行新时代我军使命任务作出新的更大贡献。

指挥中心的建设目标在于结合联动指挥的工作特点,以指挥技术和信息技术为主导,充分运用现代通信技术、网络技术、自动化技术、电子监控等先进技术,构建以数据传输网络为纽带,以计算机信息系统为支撑,以视频会议和卫星定位为辅助手段,集语音、视频、计算机网络、图像监控、三维定位等多种功能于一体的现代化、网络化、智能化的指挥决策中枢。

itc部队指挥中心建设方案是以融合的网络与信息技术为基础,以部队网络为中心,以一体化的信息管理为保障,为部队提供高效便捷的联动调度、远程指挥、日常监管的运行方式,促进部队新作战形式建设。通过可视化坐席调度管理平台、音视频系统、无纸化系统、远程视频会议系统等建设实现部队演习演练作战指挥、日常工作、值班、公共信息服务、会议汇报、数据处理、音频视频存储及管理等应用需求。通过信息化手段进一步提部队指挥作战的协同能力、视频会议的远程调度和处理能力,实现部队业务的信息化、智能化和网络化。



二、建设理念

(一)以实现 “看得见,听得到,联得通,打得赢”为基本建设目标;

(二)确保重要活动和处置重大突发事件时应急指挥、决策信息能够及时传输;

(三)满足多部门协同作战,处置重大应急、备战、反恐、突发事件的协调指挥需要;

(四)建成系统可靠、设备先进、保障有力、反应灵敏的指挥系统。



三、场景应用

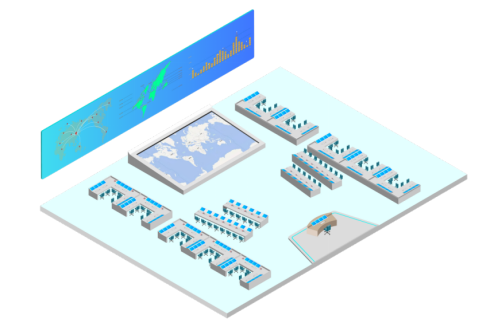

(一)指挥区

Ø 功能定位:作战指挥、联合调度、日常监管等功能

Ø 系统规划:可视化坐席调度管理平台、LED显示系统、扩声系统、数字会议系统、远程视频会议系统、录播系统等

Ø 系统应用:

根据指挥大厅使用环境,日常需求较多的视频、图片、数据的可视化显示,因此对显示设备的要求要做到画质的高清精细展现,同时对视频的显示要流畅无拖影,画面之间的切换要迅速无卡顿,采用itc室内小间距LED显示屏,图像显示清晰度高、画面流畅、色彩细腻,真实展现数据和视频画面动态,超宽175°横纵向视角显示,画面拼接无视觉黑缝、智能适应环境亮度,避免长时间监看视觉疲劳。

指挥大厅的扩声建设需要考虑到领导现场进行场景调度指令下达,清晰准确地传达给在场工作人员,以便及时配合做出相关操作。itc扩声系统采用在大屏两侧区域悬挂全频扬声器为左右主扩声,根据现场区域长度在大厅两侧区域中间段左右安装辅助全频扬声器,保证现场声场均匀覆盖,同时音箱的统一打向(从大屏前端向后打)使声音更有方向感,从声音层面增加命令感,纯净人声的快速传达,人员操作更加精准快速。

部署一套远程视频会议系统满足指挥大厅与上下级部门之间及外出作战人员开展远程在线视频会议;系统采用国际标准通信协议:H.323、SIP等标准协议,同时支持VCS通讯协议,支持电子白板、文件共享等数据会议功能,满足指挥大厅远程指挥调度的需求。同时标配一套录播系统,将指挥调度全程进行录制进行留档,便于事后追溯及经验借鉴。

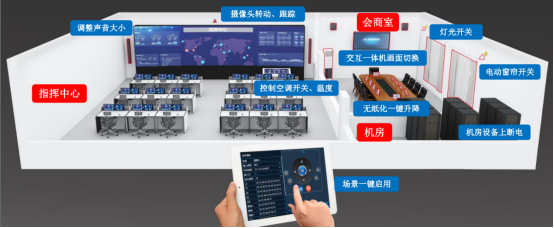

在指挥大厅配备1套可视化坐席调度管理平台,将厅内声光电视讯等设备进行链接,搭配科大讯飞语音识别引擎实现语音控制空调温度、音响音量、窗帘开闭、灯光开关、摄像头动作、中控场景切换等功能,让指挥中心更加快速进入备战/作战状态。对接外部监控、门禁、移动单兵等系统平台,实现内外部互联互通,进行集中调度、联合指挥、统一管控,从而帮助用户应对各种场景需求,快速进行智能化场景应用调度,通过可视化交互界面,让使用者一键式即可完成场景布局和切换。

KVM坐席协作管理系统将主机统一放置机房管理,既解决了机箱散热问题,又保证了信息安全。指挥大厅本地通过一套键盘鼠标即可切换、管理多台计算机设备,通过一套键盘的热键,坐席人员可以将任意显示器或大屏信息抓取至本地显示器,也可以将本地显示器的信息推送至任意显示器或大屏。

(二)会商区

Ø 功能定位:会商决策、远程视频会议、日常会议等功能

Ø 系统规划:显示系统、扩声系统、无纸化会议系统、远程视频会议系统、可视化坐席调度管理系统

Ø 系统应用:

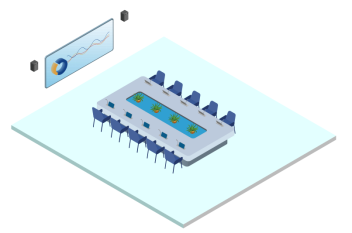

根据会商区面积以及多功能需求,采用86-100寸规格的智能交互会议平板作为交互显示设备,支持录屏功能、电子白板、手写批注、十点红外触控等功能,便于会商过程中多人协作、随时批注保存等需求。同时配备专业扩声系统,通过EASE软件进行室内声场模拟分析,达到声场均匀覆盖的同时又不会使声音外漏的良好效果,纯净还原人声,助力决策高效完成。

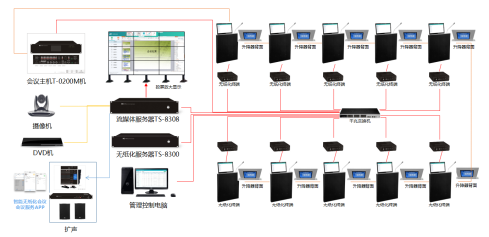

在会商区每个座位设计1台无纸化一体机,集合会议发言单元、电子桌牌模块,采用10点触控电容屏设计,触控操作灵敏度高,操作方便。铝合金磨砂超薄一体外壳,表面处理为喷砂阳极氧化,宽屏无边框设计,满足会商室高标准要求。系统配置了视频编码器,用于无纸化会议系统与外部视频设备的对接,实现视频信号的互联互通。无纸化会议系统支持会议信息上传、文件分发、批注、多种会议签到、投票表决、电子白板、文件交互传送、会议纪要、同屏广播、办公OA系统对接等功能,集合会前、会中、会后的管理需求,方便决策会议高效进行。同时部署远程视频会议系统,满足会商决策与上下级部门之间开展远程视频在线会议。

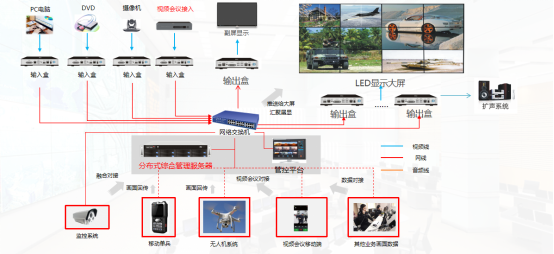

会商区还可部署分布式输出、输入盒,对接联动指挥大厅区域,实现会商区设备智能管控的同时也可与指挥大厅进行音视频互联互通,及时调取指挥大厅信号,为会商决策提供更加时效的现场数据,通过可视化坐席调度管理平台还可实现区域内的远程视频会议,更加高效助力决策下达以及收取决策反馈。

(三)值班区

Ø 功能定位:日常值守、监测情况、紧急预警

Ø 系统规划:显示系统、扩声系统、可视化坐席调度管理系统

Ø 系统应用:

值班区通常部署在指挥大厅的最前端或者最后端位置,值班人员需要对口岸、重要山口、辖区等重点部位的动态信息进行实时监测,所以需配备相应的室内小间距LED显示屏作为辅助显示监测工具,放大监测区域动态图像,更有利于值班人员及时发现意外情况报警给相关人员,加快应急备战、作战处理时效。同时配备扩声系统便于紧急情况讲话通知,也可通过可视化坐席调度管理平台实现对远端管理人员或事故现场进行喊话预警,高效助力紧急情况的通知和处理。

可视化坐席调度管理平台可将整个指挥中心的音视频信息对接到值班区电脑和显示屏幕,对指控中心、相关事务办公室以及事故现场进行整体联动和监测,实现可视化管理,同时分布式终端自带故障监测,单个区域出现故障会自动报警,并不影响其他区域正常使用,便于日常的监测和巡查维护工作,减轻工作人员负担,提高监管效率。

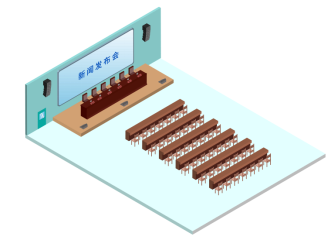

(四)新闻发布厅

Ø 功能定位:新闻发布、预警发布、舆情发布

Ø 系统规划:显示系统、扩声系统、舞台灯光系统

系统应用:

新闻发布厅一般建设在指挥大厅的侧方独立空间,主要发布重大紧急事件、备战作战演练新闻,在重大战事时期为军队内部传递即时作战信息和向人民群众传递正面舆情,稳定人心,让部队作战情况及时有效传递给相关战区和全国人民,维系本地军队和战区以及人民群众之间的信息沟通。应用itc会讨扩声系统,具备远距离精准拾音,优化声音处理设备还原更纯净的人声,让发布者的声音和情绪更加清晰精准传达。

舞台灯光系统照明为发布人员提供正向的光照,为现场记者拍摄提供光线补充,便于现场摄像机可以更加清晰录制画面,精准传达发布信息。同时结合背景小间距显示屏也可在新闻发布过程中轻松调取指挥现场、作战现场等画面,为新闻发布提供更加有力作证,提高官方权威性和可靠度。



四、核心产品及功能特点

(一)可视化坐席调度管理平台功能特点

1. 统一管控调度

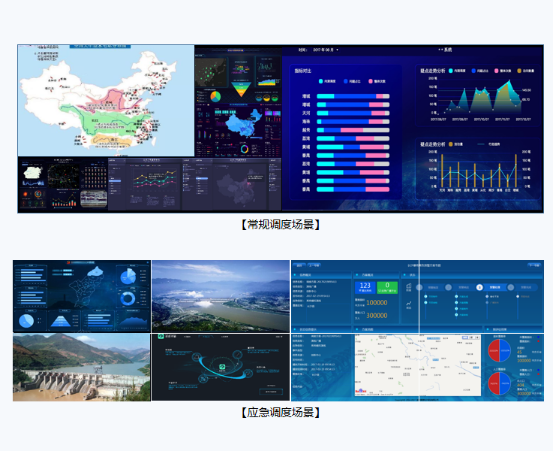

可视化坐席调度管理平台集成中控系统功能,通过网络进行部署,通过管理平台对多个会议室、值班室进行单独或统一控制管理;所有的视频信号都可以实时预览,为指挥中心的联合作战指挥作为参考。调度人员可以通过控制台进行画面预览调度上墙显示;可通过浏览器查看信号的实时显示状况以及回放录制的内容。系统支持自定义编程,通过PC、IPAD等控制终端对指挥中心设备进行智能化统一管控。

2. KVM坐席管理

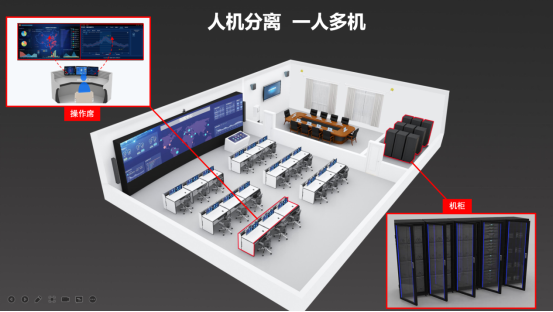

KVM坐席协作系统是通过一套键盘、鼠标、显示器即可切换、管理多台计算机设备,为坐席人员带来实时的全方位管控体验。可视化坐席调度管理平台能够为用户将各类信号、应用资源、数据资源按照协作流程和坐席控制权限进行统一管理与操作,而KVM可以在同一个局域网内远程控制各类信号源,操作简单方便。一副鼠标键盘即可控制多台电脑,实现一人多机管控,大大提高工作人员的工作效率。人机分离设计,便于设备维护时不影响正常工作,同时主机统一放置专用机房,起到数据安全保护作用。

3. 视频监控联动

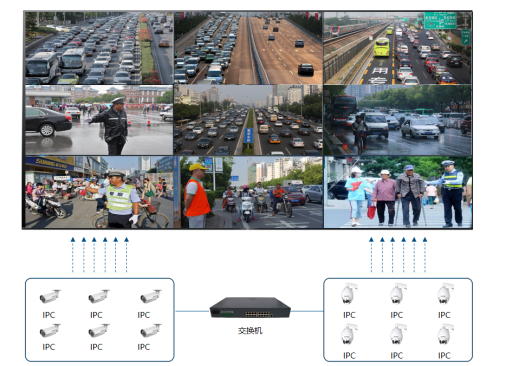

满足ONVIF协议的海康、大华等摄像头能全部接入;满足在同网段时自动搜索添加摄像头信号;能满足在跨网段时手动添加摄像头信号。融合监管场所内所有视频监控画面进行大屏监管,统一平台操作,方便快捷。

4. 一键场景调用

可将当前显示设置、信号源设置保存为预案,可对预案进行编辑、保存、修改、调用、删除等操作。最大可预设128个场景,并可以一键调用预案场景。

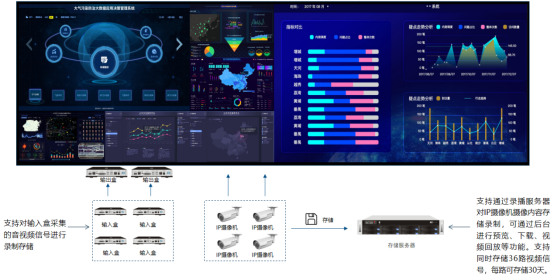

5. 录播融合

集成了录播功能,为客户实现低码流、节约化的录制、回放与录播管理功能。

6. 信息发布

通过与可视化坐席调度管理平台的对接,可实现任何的显示终端都可以发布类似时间、天气、值班人员等信息,也可以作为内部宣传专栏。发生紧急事件时,可在全区域内可视终端发布,实现全网的通报和互联。

7. GIS地图显示

可视化坐席调度管理平台通过信号采集器采集GIS数字,实现大屏拼接显示,实时显示动态地图和监控画面。

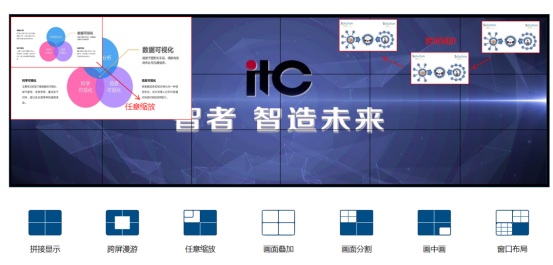

8. 拼接、漫游、开窗

可视化坐席调度管理平台具备拼接功能,单屏输出窗口可达16路1080P30帧画面;可自由缩放、切割、拼接、叠加、同步等功能;独特的节点精确同步机制,拼接同步<20ms,1080P60帧,播放高清视频毫无压力。

(二)LED显示系统功能特点

1. 多种信号混合显示

显示单元内置图像处理模块和图像拼接控制器,实现灵活多变的拼接处理功能,具有处理计算机DVI信号、VGA信号、视频信号的同时显示和不同类型信号混合显示的功能。

2. 超高刷新率、提高视觉舒适度

LED显示屏采用高端驱动芯片,使得显示屏可达12/14/16bit高灰度,可构成显示281万亿种颜色,屏幕画面更真实,色彩更绚丽,还原度更高,遵从原始图像程度更高。

3. 高换帧频率、超宽视角

itc小间距LED显示屏采用纳秒级显示技术,将LED显示屏的换帧时间缩至极短兼容50帧/60帧换帧频率,消除液晶或投影在处理快速动态画面时出现的拖尾、重影叠加现象,具备垂直及水平双向175°超宽视角。

4. 高精度磨具级加工工艺、表面平整无亮暗线

高精度箱体配合itc接缝微调机械设计,支持模块级微调,保证零接缝的显示效果,屏体平整无凹凸,画面无亮暗线。

(三)无纸化会议系统功能特点

1. 国产配置

itc无纸化会议系统是基于国产操作系统与国产(CPU)芯片自主研发的高效节能的无纸化会议解决方案。

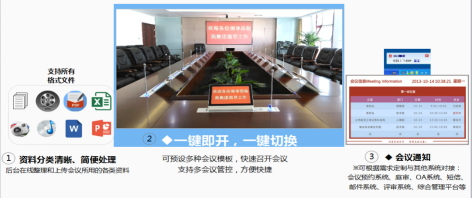

2. 智能会议管理

根据会前、会中、会后清晰管理,超薄高清显示屏与升降器一体化设计,触摸式人机交互方式,优化、改造传统会议流程,提高会议效率。

3. 高效率办公

在召开会议前,无纸化会议系统可以快速有效地准备好资料,不需要秘书打印一大堆会议资料。一套设备满足会议文档发送、阅读、共享、交流、会议签到、发言、表决、记录、服务等会议功能应用。

4. 节能环保

使用无纸化会议系统取代传统纸质文件,节约纸张,更环保。

5. 文件保密

使用无纸化系统,结束会议后,终端本地文件自动清除,文件保留在服务器,只有管理员/秘书权限才可获取文件,管理员可一键删除所有资料,可查询相关文件、将文件保密归档。

6. 易学易用性

界面简单、友好,参会人员无需培训,对照菜单即会使用。
