itc分布式综合管理平台、视频会议系统、会议扩声系统成功应用于天津某公安局平台
作者:ITC 2018-12-05 当前位置:方案 > 通信指挥 >

项目背景

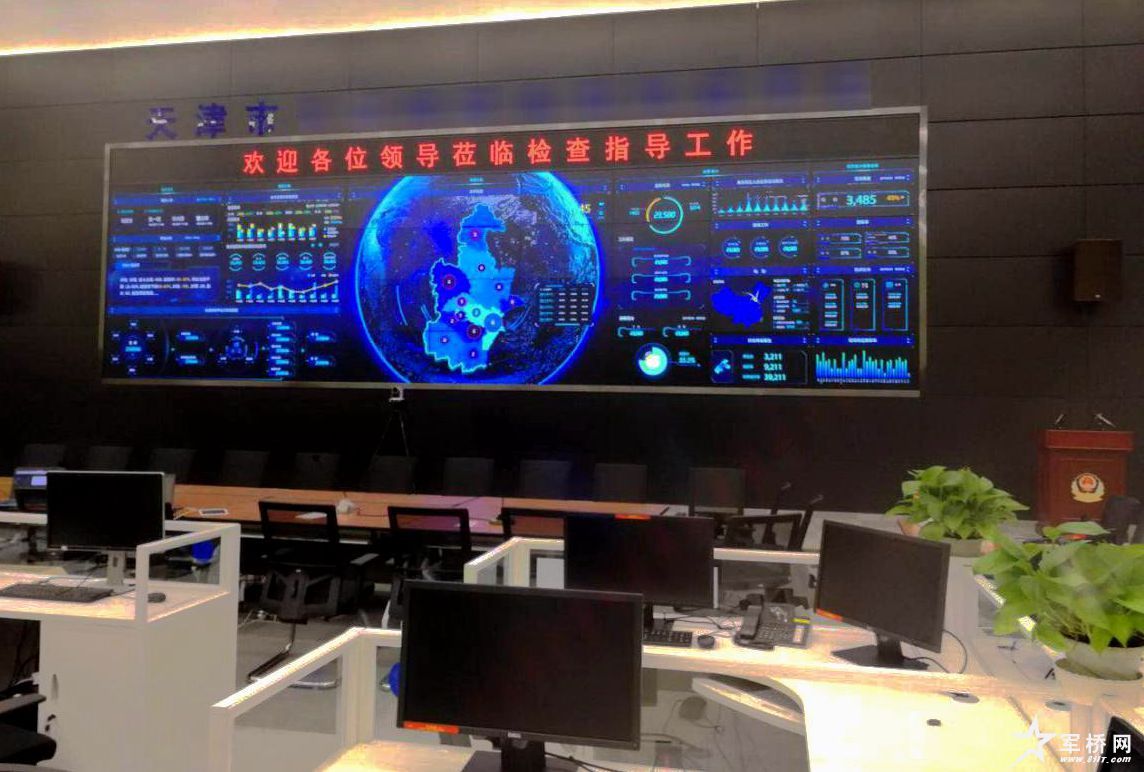

天津某公安局平台的指挥中心,需要建设成一个满足综合日常会议,工作报告等要求的标准的、现代化的会议室。为此,itc特为该平台构建了一套集分布式综合管理平台、视频会议系统、会议扩声系统的解决方案。

一、分布式综合管理平台系统概述

分布式综合管理平台,可以让分布在不同地点的音视频信息汇聚在拼接大屏幕上,并能实现多个会场音视频数据互联互通、多套音视频、控制系统的综合控制和管理,可以辅助决策者快速决策。高标准的视频显示系统,解决了会议室视频资料显示、图片显示、视频显示、摄像跟踪显示等会议显示的需求,提高整个会议的效率。

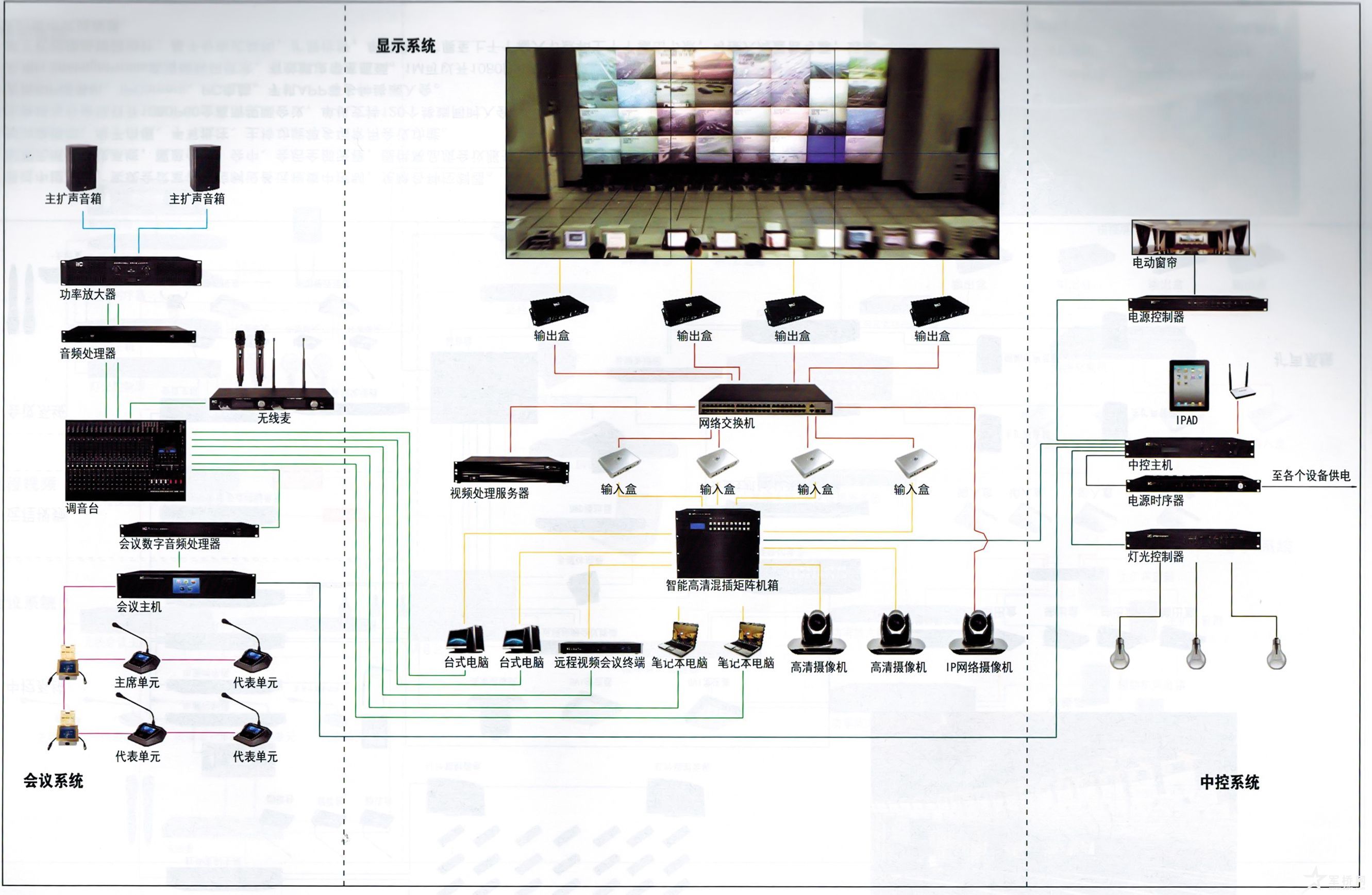

分布式综合管理平台拓扑图

分布式综合管理平台相关的主要设备有:

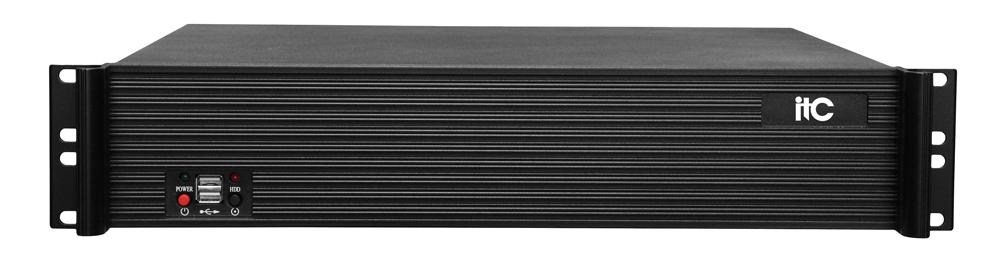

TV-713A 分布式综合管理平台



功能特点

1. 系统采用第三代拼接处理器设计,基于分布式架构,运行于嵌入式Linux系统,稳定可靠,可高效地对拼接系统进行管理、控制、数据交互等。

2. 内嵌拼接服务器软件及web管理系统,采用B/S架构,无需安装任何软件,通过浏览器即可便捷的可视化管理整个拼接墙系统。

3. 采用2U上架式硬件架构,结构稳固,散热优良。

4. 支持双机服务器热备份,当主服务器宕机后,马上切换至备用服务器进行工作,完成主备切换后,备用服务器代替主服务器进行工作。

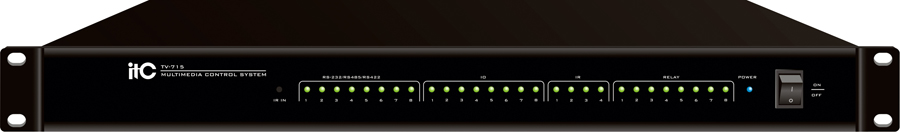

分布式中控主机TV-715



具备有丰富的串口、控制口等,可与现场的环境设备连接。除此之外,还支持多台分布式中控主机联动控制、支持分布式中控与拼接系统场景联动功能。输入盒和输出盒具备中控功能。支持RS-232、RS-485、I/O口、红外信号的输入和输出信号,可自定义配置。输入盒、输出盒搭配使用,实现远程控制信号透传,如红外遥控透传功能。

产品特点

1. 采用最新32位内嵌式处理器,处理速度最高可达528MHz。

2. 具备100Mbps标准RJ45网络接口,支持本地及远程多样控制方式,可实现全网络控制。

3. 支持B/S架构,支持IOS、安卓等操作系统的PC、移动平台对分布式系统的管控。

4. 支持分布式部署架构,可根据需求无线扩展接口。

5. 支持可编程控制平台,交互式的控制结构,可进行多设备间智能联动。

6. 具备8路可编程数字I/0输入输出控制口,带保护电路。

7. 具备8路弱电继电器控制接口,可用于电气开关的控制。

8. 采用嵌入式硬件架构,稳定可靠,可以7×24小时不间断运行。

9. 内嵌智能红外学习功能模块,无须配置专业学习器。

10. 具备8路独立可编程串口,可双向传输RS232,RS485及RS422信号。

11. 具备4路独立可编程IR红外发射口,可调发射功率。

12. 具备1个红外接收口,可支持红外遥控学习。

13. 全制式环保电源(AC100V-240V),适合任何地区。

14.电源功耗:18W

带KVM的高清输出盒TV-712AK

功能特点

1. 外观结构简单、重量轻、体积小,支持平放、螺丝壁挂、绳索捆绑壁挂。

2. 采用超低低功耗设计,POE供电最大仅7W;良好散热静音无风扇设计,运行时不会发出任何噪音。

3. 支持高性能H.265视频解码,兼容H.264视频解码,高清视频信号1080P30/1080P60输出。

4. 支持对解码后的视频进行缩放、切割、拼接、叠加、同步及显示等处理。

5. 支持WEB在线快速升级。

6. 支持在异常断电情况下,启动时自动恢复所有功能。

7. 盒子自带一键复位动态IP功能。

8. 支持3.5音频输出接口、HDMI音频输出,支持音视频同步。

9. 支持KVM功能,支持控制多台电脑、大屏的视频窗口切换等功能,支持KVM鼠标漫游功能。

10. 具备中控功能,支持RS-232、RS-485、I/O口、红外信号的输入和输出信号,可自定义配置。

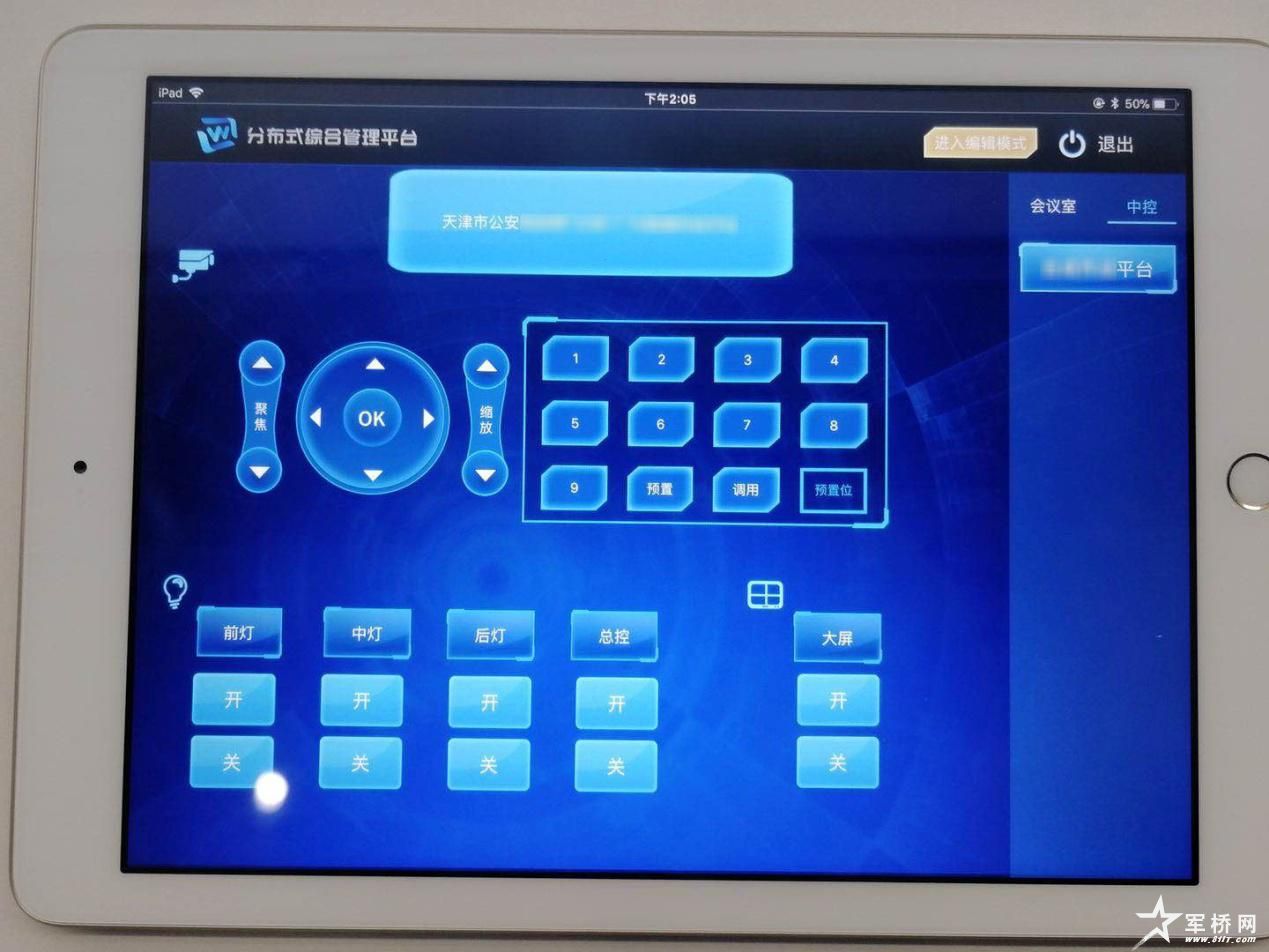

TV-713IR 分布式综合管理平台Ipad版控制软件



性能特点

1. 可视化界面管理,所见即所得,让系统更易用、更可靠。对任意信号源视窗进行实时回显和预览,在控制客户端前即可看到整个幕墙上的显示效果,为安装施工、现场调试、实际使用提供可视化的操作

2. 自由操控。可实现所有视频信号源的视窗管理、任意缩放、整屏和画中画等功能,可实现对视窗参数的调整(叠加关系、位置、大小、比例等);自动识别和适应的变化,方便的拖放操作,极易上手。

3. 具备中控功能。实现可编辑中控,多种控件选择,可随意配置中控界面。可控制高清矩阵,电源设备开关,摄像头的转动方向,设备音量,灯光空调开关等中控功能

4. KVM功能。可以控制动态视频信号的播放和停止,PC端播放PPT画面,可以实现对PPT的翻页(上一页、下一页)操作。

5. 支持软件界面自定义,支持多级管理。

6. 不少于20路实时动态图像预览,最大回显可达1080P

7. 可采用无线拖拽的方式将视频信号源推送到各个显示终端上

8. 支持不同用户的登陆,并且能够根据用户呈现不同的控制界面

9. 支持记住密码和自动登陆

10. 支持录播服务器里面的视频预览;

11. 互动呈现。PC端操作系统,IPAD实时更新信息,达到同步更新,并实时在显示屏上显示,实现屏下与屏上的协同互动。

12. 场景切换响应时间短,超低延时。画面极致流畅,窗口操作即时响应,手指离开操作平台立马会显示在大屏上

13. 可实现远程管理会议室的环境设备、集中管理、场景调用,实现多个会议室视频的互联互通互动

二、视频会议系统概述

会议表决讨论系统具有讨论、表决、选举等功能。实现人性化的系统操作, 配合专业的扩声设备和音频处理设备使用,使整个会场的效果更佳,拾音距离更远,音质更清晰。

应用功能

1. 远程视频会议:

政府机关借助远程视频系统召开会议,快速高效传达政策、决策或上级会议精神到各部门,减少来工作人员出差时间和成本,大大提高政府办公效率。

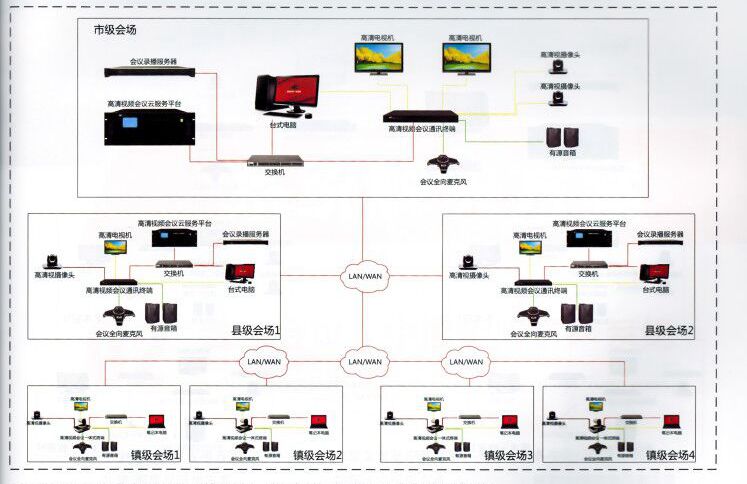

2. 多级会议:

省级、市级、县级等多级政府机关可独立分开召开会议,也可以多级群组统一召开会议,支持多种网络、不同带宽环境下召开会议。

3. 远程视频控制:

管控中心可远程对各个会议室摄像进行远程控制,统一调度视频画面。

4. 远程管控:

管控中心可对各个会议室的视频进行远程控制,包括观看画面选择、画面清晰度调整、会议发言设置等。

5. 会议录制存储:

对于一些重要性的党委会议,可以选择性的存储,方便后续查询。

三、会议扩声系统概述



通过中控主机,实现指挥大厅和决策室的各种控制设备远程集中控制,免除各种遥控器。

配置无纸化会议系统,覆盖会前、会中、会后全部流程,提供高品质会议服务,系统支持会议签到,表决投票、短消息通知、电子白板、手写批注、主持功能等多项常用会议功能。

主会场与分 会场召开1080P60全高清视频会议,单机支持120个终端同时入会。

支持SIP话务机、IPCamera、 PC电脑、手机APP等多种终端入会。

采用H.264HighProfile高清编解码技术,有效解决带宽瓶颈。1M可以开1080P30高清会议。

音频处理器具备网络传输功能,可以实现指挥大厅和决策室之间的音频互传。

客户反馈
1. 整套系统实现人性化的操作,简单上手,提高会议效率。

2. 分布式综合管理系统,减少施工布线成本,方便操作管理。

3. 高可靠性的产品和技术的保障,保证了系统稳定运行。
