联合演习态势显示系统
作者:大鸾科技 2019-06-11 当前位置:方案 > 虚拟仿真 >

联合演习态势显示系统,是着眼联合训练战场态势显示需求,以二三维地理信息平台为支撑,以实时的红蓝交战、环境构设及导调数据为驱动,以图形标号和三维模型形式,将地面交战、空中交战、电磁环境、核生化环境、气象水文环境、卫星过境、工事障碍等数据进行二维图形自动标绘和三维模型自动生成,并一致地对陆空联合训练各类指挥、战斗、保障行动进行再现的综合显示系统,可为导演部全面掌握演习情况、实施导调裁决和演练讲评提供支撑,为部队总结经验教训提供复盘回放。

联合演习态势显示系统由联合态势图、三维虚拟战场、态势管理和数据接入四个部分组成。

1、联合态势图,是在基于矢量地图和航天影像图的通用地理信息平台上,用图形符号来标绘的某一时刻战场态势。实兵演习时,用实时采集的火力、电磁、核化生、气象等战场环境数据驱动图形符号,通过聚合、解聚、分层显示等方法,在地图上自动标绘出当前演习态势。

图1联合态势图

2、三维虚拟战场态势,是通过对战场环境中的地形地物、武器装备和导调要素进行可视化建模,构建近乎真实的虚拟战场环境,使用火力、电磁、核化生等战场环境中武器装备的工作状态数据驱动武器装备模型在虚拟战场环境中运动,以机动、交火线、爆炸、烟雾等特效表示战斗行动,实现实兵交战过程在三维虚拟战场环境中的情景再现。

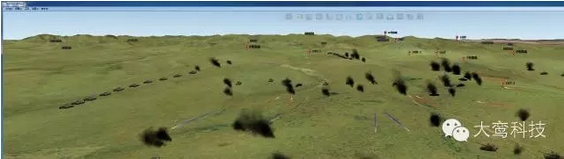

图2三维虚拟战场态势

3、态势管理模块,具有记录保存演习数据、历史态势回放和编辑演习态势功能。

系统除记录保存和回放演习数据外,还提供态势编辑的功能。在演习前,根据演习方案,人工编辑实兵演习数据,对演习过程进行模拟推演。态势编辑的过程就是在演习时间轴上为作战编成内的每个作战单元指定某一时刻的战斗行动。

图3态势编辑

4、数据接入模块,具有接入战场环境数据、接入控制视频信息和调度显示控制视频功能。

演习中通过采集摄像点的位置信息、状态数据和视频流,在三维虚拟战场中调度该摄像采集点拍摄的实时画面,并可对其远程控制。

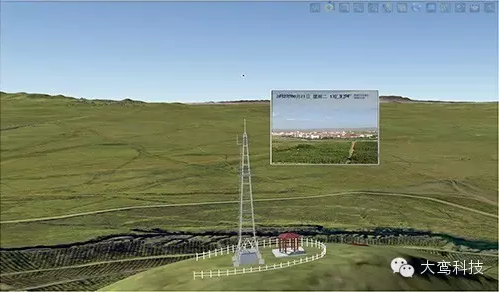

图4视频调度和控制

此外,系统还为用户提供了图形标号和三维模型制作、编辑功能,以及对三维地理模型进行地形分析、测量等应用。

联合演习态势显示系统遵循相关国军标,既可作为现行军队演习导控系统的显示模块,又可独立运行,经部队使用后,受到广泛好评,为部队训练信息化发挥了重要作用。

该系统既可用于军队、武警、公安、民兵等部队训练,也可用于警务、公共安全、抢险救灾和各类应急行动态势的实时显示。
