分布式网络音频系统
作者:军桥网 2022-07-20 当前位置:方案 > 通信指挥 >
一、系统介绍

分布式网络音频系统以东微自主研发的视音频物联网络协议VaiLink为载体,打造的音频系统新生态。主要由AI音频算法处理服务平台、网络音频云节点、物联网络麦克风、物联网络音箱、网络会讨以及开放式的音频设计平台、运行在各平台的定制化用户交互软件等组成。



二、系统亮点

(一)支持上千路音频处理系统

VaiLink国内专业视频领域首个自主研发的视音频物联传输协议,可提供1024通道超低延时、无压缩的网络音频传输。

(二)超大音频矩阵能力

AI音频算法处理平台,可提供512x512矩阵混音处理,单台处理服务器,可提供160路软件定义的AEC处理模块。

(三)软件定义功能,平台化管理

有别于单一的音频处理器,AI音频算法处理平台是基于软件的应用平台,通过软件定义音频处理功能和系统结构,支持环控管理,可集中管理物联网络麦克风、物联网络音箱、超融合终端等IP化的视音频设备。

(四)1+1系统热备

作为系统核心的AI音频算法处理服务平台采用1+1系统热备设计,具有两个千兆网络端口,具有主/备冗余备份的功能,针对任何规模的应用场合,都能展现系统的可靠性,当属性能、可靠性绝佳的解决方案。

(五)全生态产品

分布式网络音频系统不仅仅提供强大、灵活的音频处理功能,而是提供端到端全套音频解决方案。

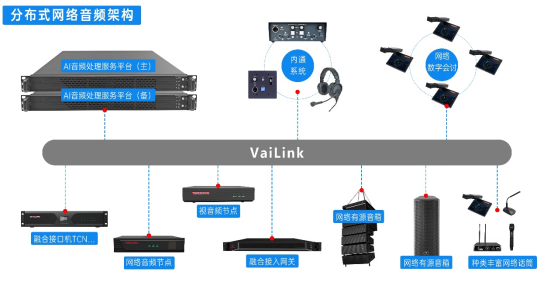

三、分布式网络音频系统结构图



四、产品简介

(一)AI音频算法处理服务平台

1.产品介绍:

分布式网络音频系统处理服务中心,融合了强大的硬件处理能力,丰富强大的各类音频算法。采用了国内专业视频领域首个自主研发的视音频物联传输协议VaiLink,提供三种规格1024、512、288通道超低延时、无压缩的网络音频传输及处理。

2.主要特点

双千兆以太网端口,VaiLink网络音频传输可冗余备份,支持1+1双机热备;

软件定义AEC处理模块,可分配、可路由,由设计平台软件添加,用户自行定义;

丰富的音频处理算法,支持5A音频算法及基础音频算法,门限自动混音、增益分享型自动混音,动态压缩器等;

支持麦克风全开放智能管理MAOM,可同时管理128只麦克风,自动分析声干涉,避免发生梳状滤波效应,自动分配增益,声音清晰,麦克风全开不啸叫;

预设管理模块化,可根据需要将处理模块加入或不加入某个预设;

矩阵混音等模块支持精细化预设,可选择某些通道交叉点加入或不加入预设;

支持离线编辑,用户可离线设计AI音频算法处理平台的音频处理流程、系统管理流程,并可仿真运行;

用户操作界面可在Windows、麒麟、android、iOS等操作系统上运行;

支持用户定制个性化界面、多用户分级分权,多用户同时在线管理操作;

采用工业级系统架构,处理、服务功能运行在Linux系统,系统灵活稳定,无病毒侵扰。

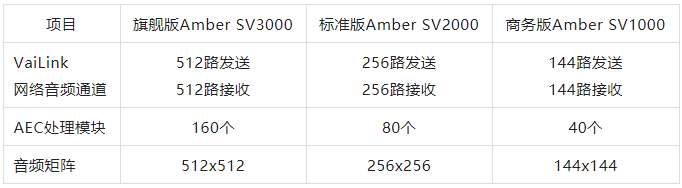

3.平台规格对比;



(二) 网络音频云节点Amber NV880

1.产品介绍

Amber NV880是分布式网络音频系统的节点,提供模拟音频的输入、输出,控制以及通过VaiLink协议传输高质量的网络音频,由平台软件统一管理、设置,作为集成系统的一部分。此设备通常放置于靠近前端的多媒体源,或后端的功率放大器等,作为信号连接的桥梁。

2.主要特点

采用国产ARM芯片作为设备管理和音频传输的处理核心;

8路平衡话筒/线路输入,支持48V幻象供电,采用3.81凤凰端子接口;

8路线路输出,采用3.81凤凰端子接口;

8*8 Vailink网络音频传输通道,在标准的以太网上实现网络音频扩展;

采样率:48kHz;

两个1000M以太网接口,支持网络音频传输不间断冗余备份;

由平台统一管理,配置信号路由关系等;

支持Web界面登录基本配置、维护和升级操作;

LCD显示屏,显示IP地址、版本号等信息;

1U 机柜独立安装或同时并排安装 2 台

DC12V 2A适配器电源与PoE供电备份

无风扇静音设计



(三)网络音频云节点Amber NV220

1.产品介绍

Amber NV220是分布式网络音频系统的节点,提供模拟音频的输入、输出,控制以及通过VaiLink协议传输高质量的网络音频,由平台软件统一管理、设置,作为集成系统的一部分。此设备通常放置于靠近前端的多媒体源,或后端的功率放大器等,作为信号连接的桥梁。

2.主要特点

采用国产ARM芯片作为设备管理和音频传输的处理核心;

1路平衡话筒/线路输入,支持48V幻象供电,1路立体声输入;

1路立体声输出;

多功能USB接口,支持2路UAC传输,可通过PC等给设备供电;

1000M/100M/10M自适应网络接口,支持PoE供电,网络音频传输;

丰富多样的控制接口,支持RS-232控制, I/O接口;

安装方式灵活,可壁挂安装、桌底安装或桌面放置;

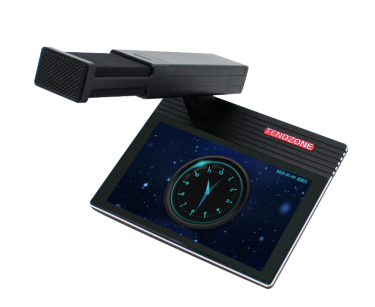

(四)物联网络会议麦克风

1.产品介绍

Amber MV600是桌面式短杆网络麦克风,采用TENDZONE自主开发的网络音频传输协议VaiLink进行音频传输,国产的ARM芯片作为处理及物联管控核心,完全自主化的产品,适合于高端或涉密的会议场所使用。

2.主要特点

与分布式网络音频无缝对接,由平台设计软件统一设计信号路由和管理

模/数双备实时输出,满足高可靠性要求的项目使用

4.3寸高清显示屏,可显示时钟、日期、客户定制的标识

内置音频处理功能,采用国产ARM芯片

最佳拾音距离10-80cm,通过DSP动态处理保持音色不变

双网层防风罩,可有效减低环境噪声及风声

采用触控开关按键,无噪式开关麦克风

红色雾面指示灯,不刺眼,显示话筒发言状态

灵活调校话筒杆俯仰角度,良好的阻尼设计提升体验

采用防指纹钢化玻璃面板,指纹不留痕,美观耐用

压铸成型锌合金底座加橡胶底垫,有效消除桌面的敲击声和震动声

黑色设计,肃穆庄严



(五)物联网络音箱

1.产品介绍

Amber系列扬声器,专为智能网络系统搭建而设计,能在最短的时间内提供最佳听觉体验。采用TENDZONE专有的DSP技术,实现自然的声音重放,沿袭TENDZONE好声音的品质。集成了VaiLinkTM ,采用双1000M网口设计,支持双链路传输互备,同时具有XLR-F模拟输入接口,与VaiLink网络音频传输互为备份,网络优先自动切换。为重大集成项目提供稳定、安全的保障。

2.主要特点

内置物联模块,采用VaiLink技术传输网络音频;

具有双1000M网口,双链路互备,亦可作为交换接口;

XLR-F模拟输入接口,与网络接口形成信号传输互备的关系;

采用TENDZONE专有DSP处理技术,美化修饰声音品质;

内置数字功放,1x350W,具有短路、过流、过压、高温保护,直流输出保护;

宽工作电压:支持110-220VAC,50/60Hz;

频率响应:80 Hz to 18 kHz(-3dB);

峰值声压级:123dBSPL;

低音单元:8"铁氧体单元×1,1.38"音圈;

高音单元:3"铁氧体单元×1,0.55"音圈




标签:
东微 分布式音频系统
